Сиденье, ступень(SCB002) — HITACHI ZW180

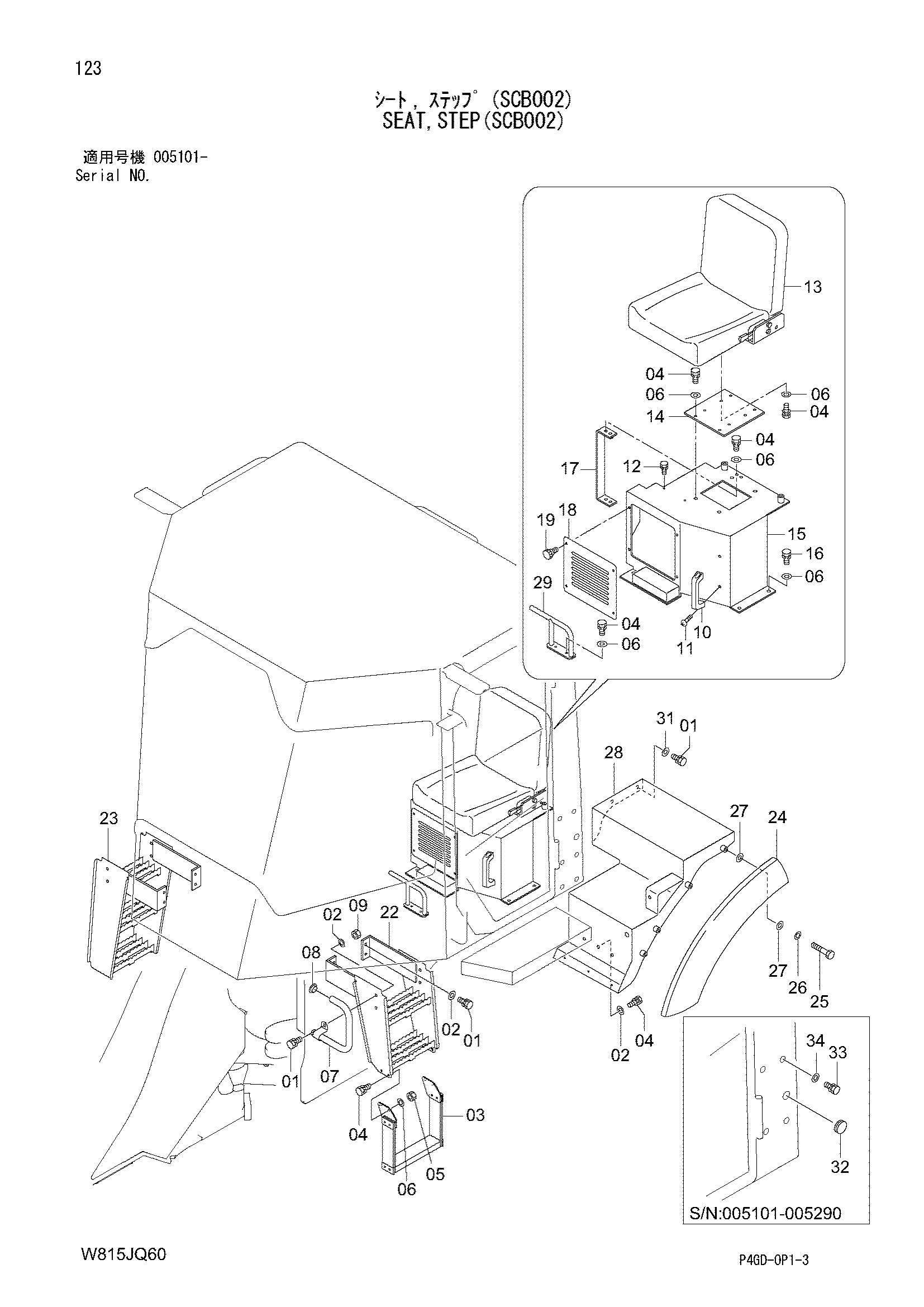

Заводская схема «Сиденье, ступень(SCB002)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 01183-12030 | Болт с шайбой | 22 |
| 02 | 02000-00012 | Шайба | 22 |
| 03 | 26556-50271 | Ступень | 1 |
| 04 | 01183-10025 | Болт с шайбой | 24 |
| 05 | 01401-00010 | Гайка | 4 |
| 06 | 02000-00010 | Шайба | 21 |
| 07 | 268E6-72922 | Ханд направляющая LH | 1 |
| 07 | 268E6-72932 | Ханд направляющая RH | 1 |
| 08 | 26754-12561 | Пробка | 2 |
| 09 | 01401-00012 | Гайка | 4 |
| 10 | 26056-42841 | Рукоятка | 1 |
| 11 | 01033-06020 | Винт | 2 |
| 12 | 01183-06020 | Болт с шайбой | 2 |
| 13 | 56401-61331 | Сиденье | 1 |
| 14 | 563G6-73062 | Пластина базовый | 1 |
| 15 | 268E6-72953 | Базовый сиденье | 1 |
| 16 | 01183-10030 | Болт с шайбой | 3 |
| 17 | 268E6-72962 | Кронштейн | 1 |
| 18 | 268E6-72982 | Крышка | 1 |
| 19 | 26406-52421 | Ручка | 4 |
| 22 | 563F6-50141 | Ступень LH | 1 |
| 23 | 563F6-50151 | Ступень RH | 1 |
| 24 | 263F6-52371 замена: 263F6-52661 | Крышка крыло LH | 1 |
| 24 | 263F6-52661 | Крышка(LH) | 1 |
| 24 | 263F6-52381 замена: 263F6-52671 | Крышка крыло RH | 1 |
| 24 | 263F6-52671 | Крышка(RH) | 1 |
| 25 | 01100-08060 | Болт | 8 |
| 26 | 21474-22311 | Шайба | 8 |
| 27 | 26606-52721 | Шайба | 16 |
| 28 | 563F6-50121 | Крыло задний LH | 1 |
| 28 | 563F6-50122 | Крыло задний LH | 1 |
| 28 | 563F6-50131 | Крыло задний RH | 1 |
| 28 | 563F6-50132 | Крыло задний RH | 1 |
| 29 | 563G6-70341 | Опора плата | 1 |
| 30 | 26754-12511 | Пробка | 4 |
| 31 | 26063-02111 | Шайба | 6 |
| 32 | 56600-58481 | Уплотнительная втулка | 2 |
| 33 | 01183-12020 | Болт с шайбой | 8 |
| 34 | 02000-00012 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
