Высокий подъём рукоять (2) [6CF, H3F, HCF, HEF] (HLA) — HITACHI ZW180

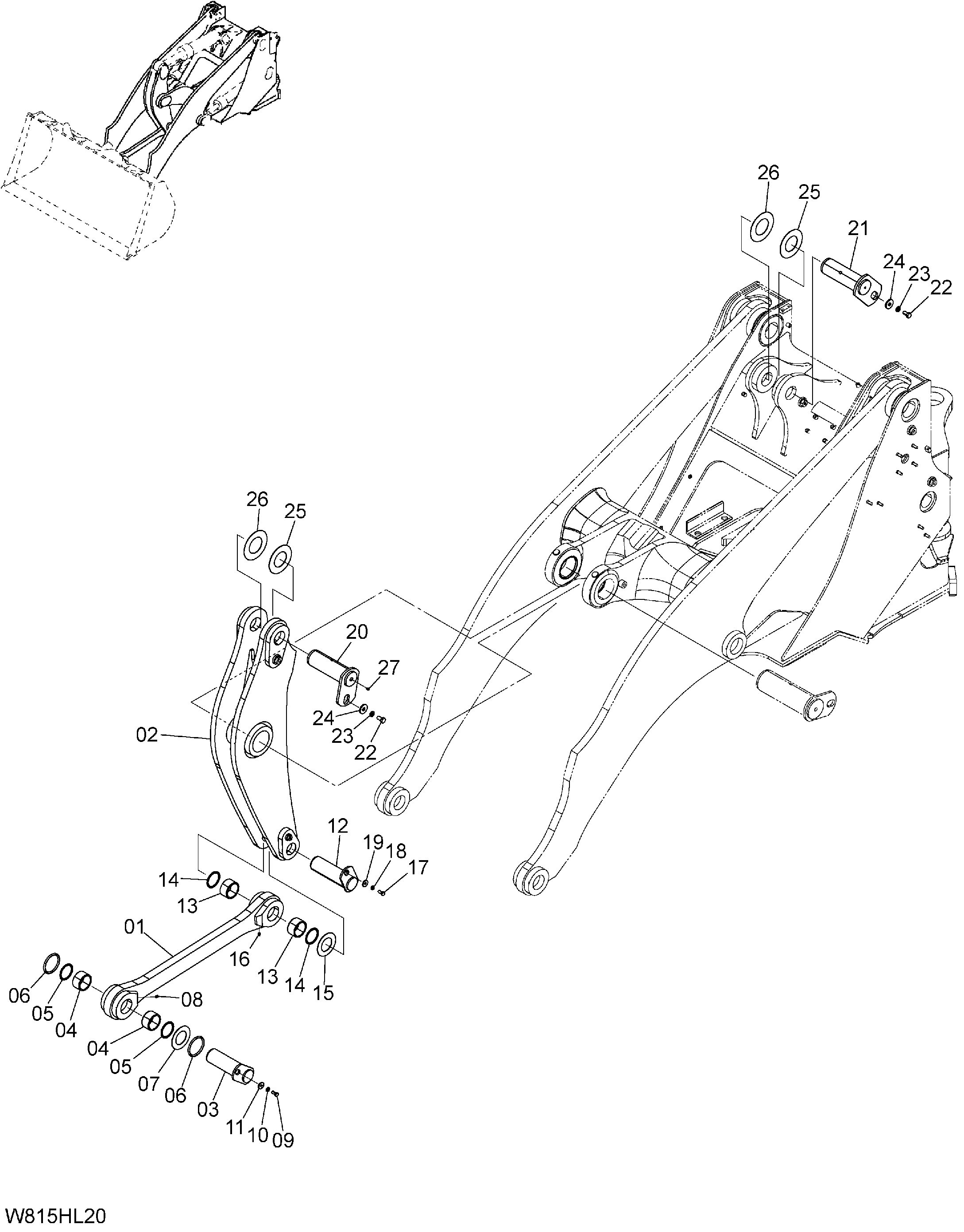

Заводская схема «Высокий подъём рукоять (2) [6CF, H3F, HCF, HEF] (HLA)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Высокий подъём рукоять (2) [6CF, H3F, HCF, HEF] (HLA) HITACHI ZW180](/catalog-drawings/5c/5c9d56fe-86a3-4041-a27b-fa2bfdffdb7f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563F8-70021 | Пусхрод | 1 |
| 02 | 263F8-70021 | Белл кранкк | 1 |
| 03 | 263F8-70111 | Палец | 1 |
| 04 | HL4642628 | Втулка | 2 |
| 05 | 26388-72311 | Уплотнение пыль | 2 |
| 06 | 26418-72161 | Уплотнительное кольцо | 2 |
| 07 | 26508-72281 | Проставка | 1 |
| 08 | 04901-00100 | Смазка ниппель | 1 |
| 09 | 01116-12025 | Болт | 1 |
| 10 | 02011-00012 | Шайба | 1 |
| 11 | 26096-42351 | Шайба | 1 |
| 12 | 263F8-70111 | Палец | 1 |
| 13 | HL4642628 | Втулка | 2 |
| 14 | 26388-72311 | Уплотнение пыль | 2 |
| 15 | 26508-72281 | Проставка | 1 |
| 16 | 04901-00100 | Смазка ниппель | 1 |
| 17 | 01116-12025 | Болт | 1 |
| 18 | 02011-00012 | Шайба | 1 |
| 19 | 26096-42351 | Шайба | 1 |
| 20 | 263G8-70051 | Палец | 1 |
| 21 | 263F8-70131 | Палец | 1 |
| 22 | 01110-16030 | Болт | 2 |
| 23 | 02010-00016 | Шайба | 2 |
| 24 | 26608-72321 | Шайба | 2 |
| 25 | 263G8-72131 | Проставка | 2 |
| 26 | 263G8-72141 | Проставка | 2 |
| 27 | 04901-00100 | Смазка ниппель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
