Гидроцилиндр рулевого управления — HITACHI ZW180

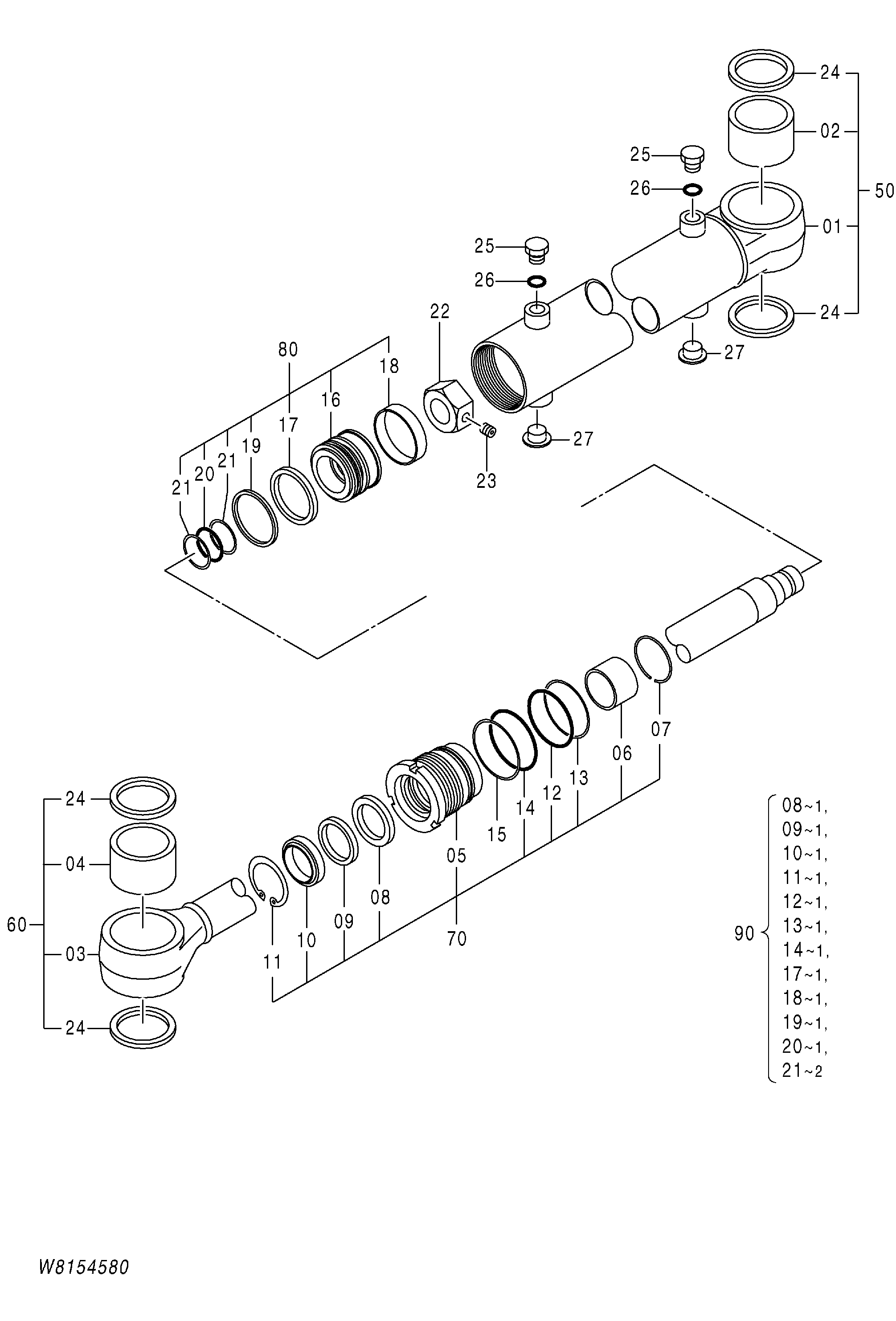

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263G4-52061 | Гидроцилиндр рулевого управления | 1 | |
| 01 | 263G4-57012 | Трубка в сборе | 1 |
| 02 | HL4445477 | Втулка | 1 |
| 03 | 263G4-57021 | Шток в сборе | 1 |
| 04 | HL4445477 | Втулка | 1 |
| 05 | 263G4-57032 | Крышка шток | 1 |
| 06 | 263G4-57041 | Ду-бусх | 1 |
| 07 | 263G4-57051 | Стопорное кольцо | 1 |
| 08 | 263G4-57061 | Уплотнение буффер | 1 |
| 09 | 263G4-57071 | U манжета | 1 |
| 10 | 263G4-57081 | Стеклоочиститель пыль | 1 |
| 11 | 263G4-57092 | Стопорное кольцо | 1 |
| 12 | 03350-00650 | Уплотнительное кольцо | 1 |
| 13 | 263G4-57101 | Кольцо задний UP | 1 |
| 14 | 03350-00700 | Уплотнительное кольцо | 1 |
| 15 | 263G4-57111 | Шайба | 1 |
| 16 | 263G4-57121 | Поршень | 1 |
| 17 | 263G4-57131 | Кольцо глйд | 1 |
| 18 | 263G4-57141 | Износостойкое кольцо | 1 |
| 19 | 263G4-57181 замена: 263G4-57182 | Кольцо пыль | 1 |
| 19 | 263G4-57182 | Кольцо пыль | 1 |
| 20 | 03350-00350 | Уплотнительное кольцо | 1 |
| 21 | 263G4-57161 | Кольцо задний UP | 2 |
| 22 | 263G4-57191 | Гайка поршень | 1 |
| 23 | 263G8-47171 замена: 263G8-47361 | Установочный винт | 1 |
| 23 | 263G8-47361 | Установочный винт | 1 |
| 24 | 263G8-47261 | Стеклоочиститель палец | 4 |
| 26 | 03320-00110 | Уплотнительное кольцо | 2 |
| 50 | 263G4-57681 | Гидроцилиндр трубка в сборе | 1 |
| 60 | 263G4-57691 | Гидроцилиндр шток в сборе | 1 |
| 70 | 263G4-57701 | Шток крышка в сборе | 1 |
| 80 | 263G4-57801 | Поршень в сборе | 1 |
| 90 | 263G4-57811 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
