Кондиционер детали — HITACHI ZW180

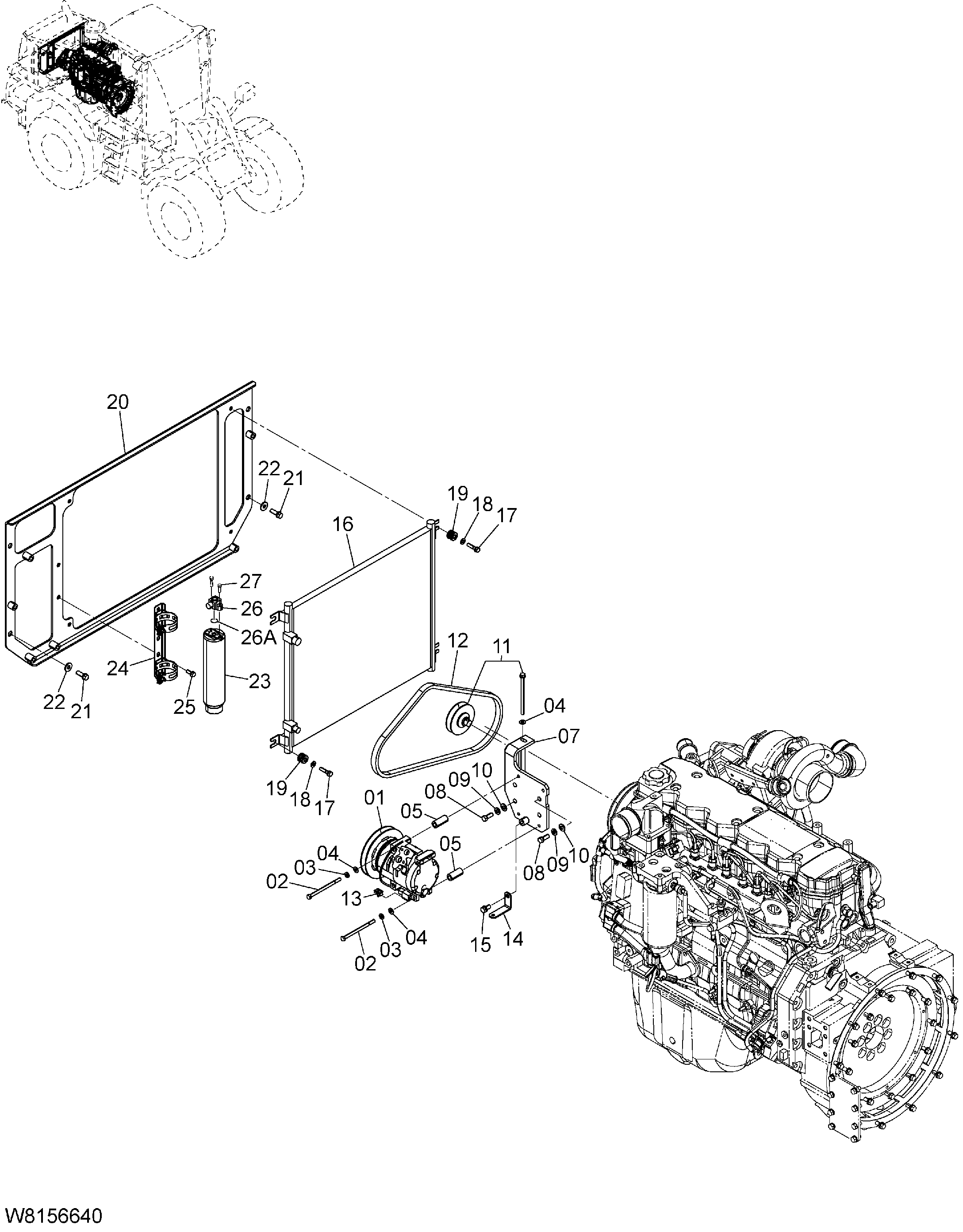

Заводская схема «Кондиционер детали» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-72131 | Компрессор | 1 |
| 02 | 01106-08120 | Болт | 4 |
| 03 | 02011-00008 | Шайба | 4 |
| 04 | 02000-00008 | Шайба | 5 |
| 05 | 263E6-72151 | Коллер | 4 |
| 07 | 263E6-72001 | Кронштейн | 1 |
| 08 | 01116-10025 | Болт | 4 |
| 09 | 02011-00010 | Шайба | 4 |
| 10 | 02000-00010 | Шайба | 4 |
| 11 | HL4435929 | Шкив | 1 |
| 12 | 263F6-72001 | В-белт | 1 |
| 13 | 263G2-44321 | Зажим разъём | 1 |
| 14 | 263F6-72101 | Кронштейн | 1 |
| 15 | 01183-10020 | Болт | 1 |
| 16 | 263G6-72141 | Конденсатор | 1 |
| 17 | 01183-08035 | Болт | 4 |
| 18 | 02000-00008 | Шайба | 4 |
| 19 | HL4618721 | Втулка резиновый | 4 |
| 20 | 263F6-72011 | Кронштейн | 1 |
| 21 | 01183-10030 | Болт | 4 |
| 22 | 26091-12081 | Шайба | 4 |
| 23 | 26816-70411 | Бак ликуид | 1 |
| 24 | 26816-72941 | Держатель бак | 1 |
| 25 | 01183-08020 | Болт | 2 |
| 26 | HL4433003 | Соединение | 1 |
| 26A | 26816-77861 | Уплотнительное кольцо | 1 |
| 27 | 01100-06020 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
