Гидроцилиндр ковш [6CF, H3F, HCF, HEF] — HITACHI ZW180
Заводская схема «Гидроцилиндр ковш [6CF, H3F, HCF, HEF]» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

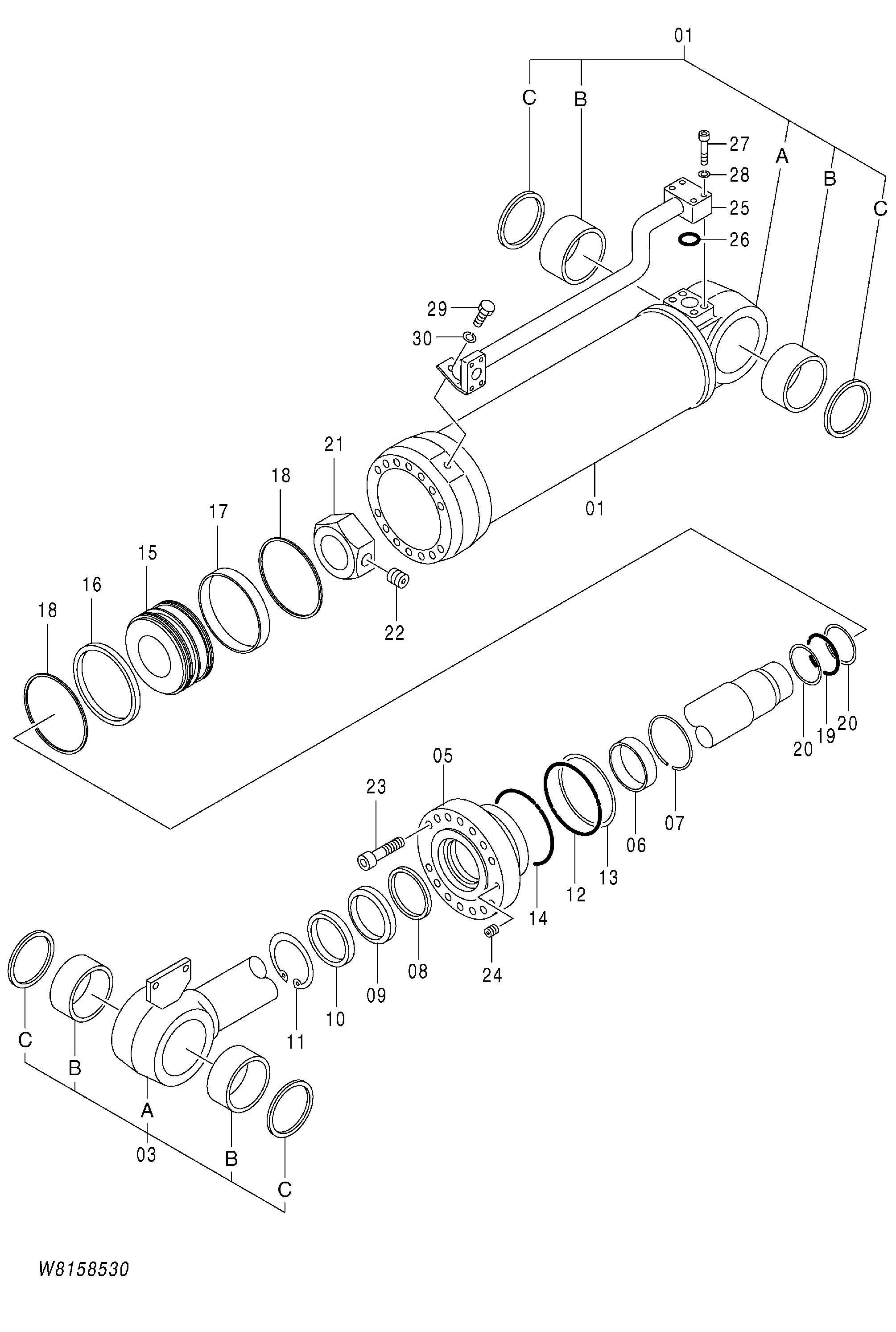

![Схема Гидроцилиндр ковш [6CF, H3F, HCF, HEF] HITACHI ZW180](/catalog-drawings/6f/6feef919-0f48-400e-ae53-66ee7422e56e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263F8-52011 | Гидроцилиндр ковш | 1 | |
| 01 | 263F8-57121 | Трубка в сборе | 1 |
| 01A | 263F8-57011 | Трубка | 1 |
| 01B | HL4642606 | Втулка | 2 |
| 01C | 263F8-47221 | Стеклоочиститель палец | 2 |
| 03 | 263F8-57131 | Шток в сборе | 1 |
| 03A | 263F8-57021 | Шток | 1 |
| 03B | HL4642606 | Втулка | 2 |
| 03C | 263F8-47221 | Стеклоочиститель палец | 2 |
| 05 | 263F8-57031 | Крышка шток | 1 |
| 06 | 263G8-57041 | Дд-бусх | 1 |
| 07 | 263G8-47051 | Стопорное кольцо | 1 |
| 08 | 263G8-47061 | Уплотнение буффер | 1 |
| 09 | 263G8-47071 | U манжета | 1 |
| 10 | 263G8-47081 | Стеклоочиститель пыль | 1 |
| 11 | 263G8-47091 | Стопорное кольцо | 1 |
| 12 | 03350-01450 | Уплотнительное кольцо | 1 |
| 13 | 263F8-57041 | Кольцо задний UP | 1 |
| 14 | 263F8-57051 | Уплотнительное кольцо | 1 |
| 15 | 263F8-57061 | Поршень | 1 |
| 16 | 263F8-57071 | Уплотнение слиппер | 1 |
| 17 | 263F8-57081 | Износостойкое кольцо | 1 |
| 18 | 263F8-57091 | Кольцо пыль | 2 |
| 19 | 03350-00700 | Уплотнительное кольцо | 1 |
| 20 | 263G8-57151 | Кольцо задний UP | 2 |
| 21 | 263F8-57101 | Гайка поршень | 1 |
| 22 | 263G8-47171 | Установочный винт | 1 |
| 23 | 01119-16065 | Болт HEX разъём | 14 |
| 24 | 263G8-57171 | Установочный винт | 1 |
| 25 | 263F8-57111 | Трубка | 1 |
| 26 | 03320-00280 | Уплотнительное кольцо | 1 |
| 27 | 01119-10055 | Болт HEX разъём | 4 |
| 28 | 02011-00010 | Пружинная шайба | 4 |
| 29 | 01103-12020 | Болт HEX | 1 |
| 30 | 02011-00010 | Пружинная шайба | 1 |
| 300 | 263F8-57161 | Комплект уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
