T/C колесо в сборе — HITACHI ZW180

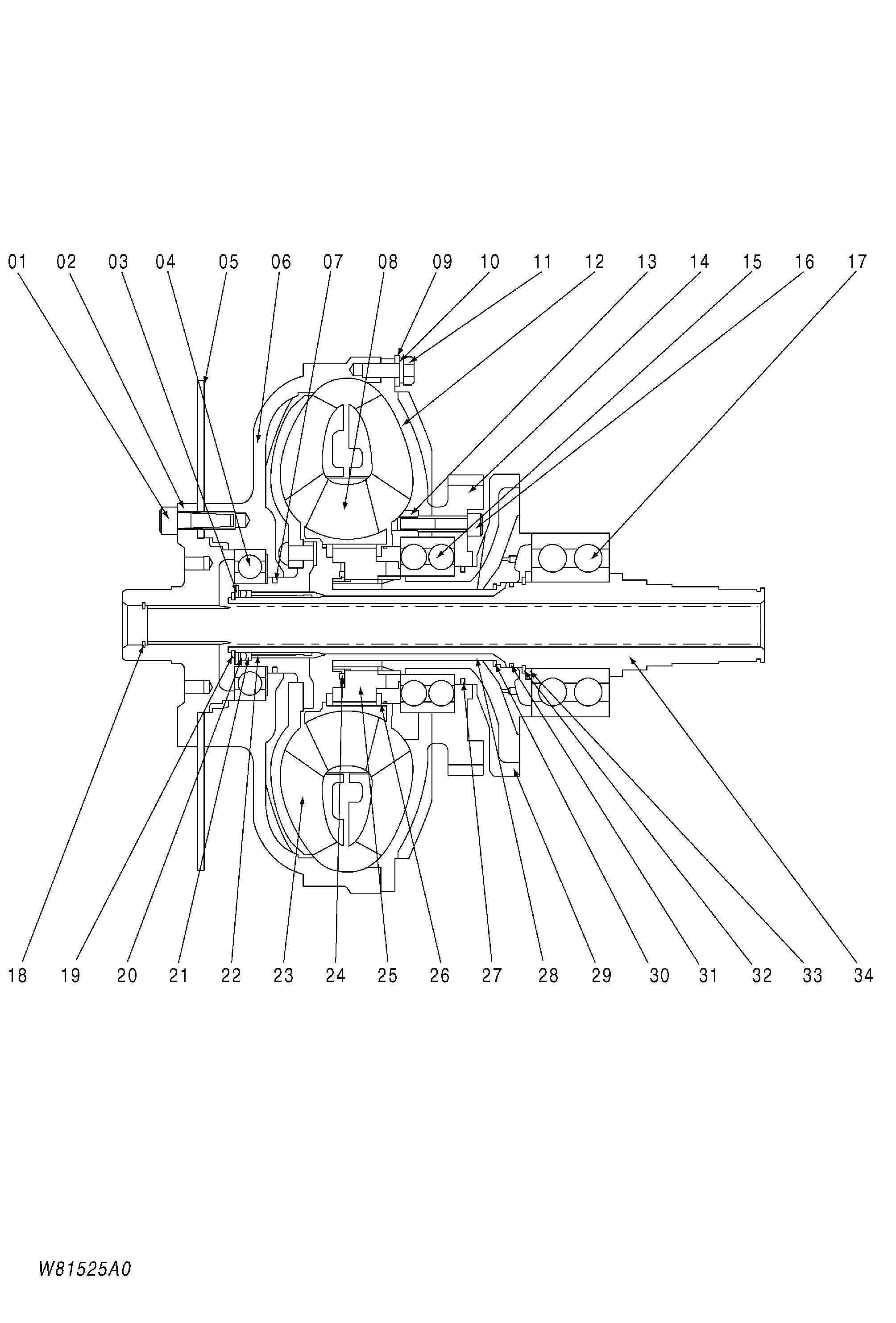

Заводская схема «T/C колесо в сборе» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163F2-50201 | T/C колесо в сборе | 1 | |
| 1 | 163G2-57011 | Болт с внутренним шестигранником | 15 |
| 2 | 163G2-57001 | Направляющая | 1 |
| 3 | 163G2-57111 | Проставка | 1 |
| 4 | 03000-06212 | Шарик подшипник | 1 |
| 5 | 163G2-57021 | Пластина | 4 |
| 6 | 163G2-57031 | Крышка | 1 |
| 7 | 163G2-57151 | Уплотнительное кольцо | 1 |
| 8 | 15362-57101 | Колесо | 1 |
| 9 | 163G2-57051 | Шайба | 24 |
| 10 | 02010-00010 | Пружинная шайба | 24 |
| 11 | 01113-10030 | Болт | 24 |
| 12 | 163F2-57001 | Колесо | 1 |
| 13 | 163G2-57061 | HUB | 1 |
| 14 | 163F2-57011 | Шестерня привод | 1 |
| 15 | 163G2-57171 | Подшипник | 1 |
| 16 | 163G2-57081 | Болт с внутренним шестигранником | 8 |
| 17 | 163G2-57221 | Подшипник | 1 |
| 18 | 02110-00030 | Стопорное кольцо | 1 |
| 19 | 163G2-57101 | Стопорное кольцо | 1 |
| 20 | 163G2-57121 | Уплотнительное кольцо | 1 |
| 21 | 163G2-57131 | Проставка | 1 |
| 22 | 163G2-57141 | Стопорное кольцо | 1 |
| 23 | 163F2-57021 | Колесо | 1 |
| 24 | 02100-00065 | Стопорное кольцо | 1 |
| 25 | 163G2-57161 | HUB | 1 |
| 26 | 02110-00112 | Стопорное кольцо | 2 |
| 27 | 16762-57301 | Уплотнительное кольцо | 1 |
| 28 | 163G2-57181 | Втулка | 1 |
| 29 | 163F2-57031 | Держатель | 1 |
| 30 | 163G2-57191 | Стопорное кольцо | 1 |
| 31 | 16903-47181 | Уплотнительное кольцо | 1 |
| 32 | 163G2-57201 | Стопорное кольцо | 1 |
| 33 | 163G2-57211 | Шайба | 1 |
| 34 | 163F2-57051 | Вал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
