LOG грейфер трубопроводы [6CF, H3F, HCF, HEF] (TLZ061) — HITACHI ZW180
Заводская схема «LOG грейфер трубопроводы [6CF, H3F, HCF, HEF] (TLZ061)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

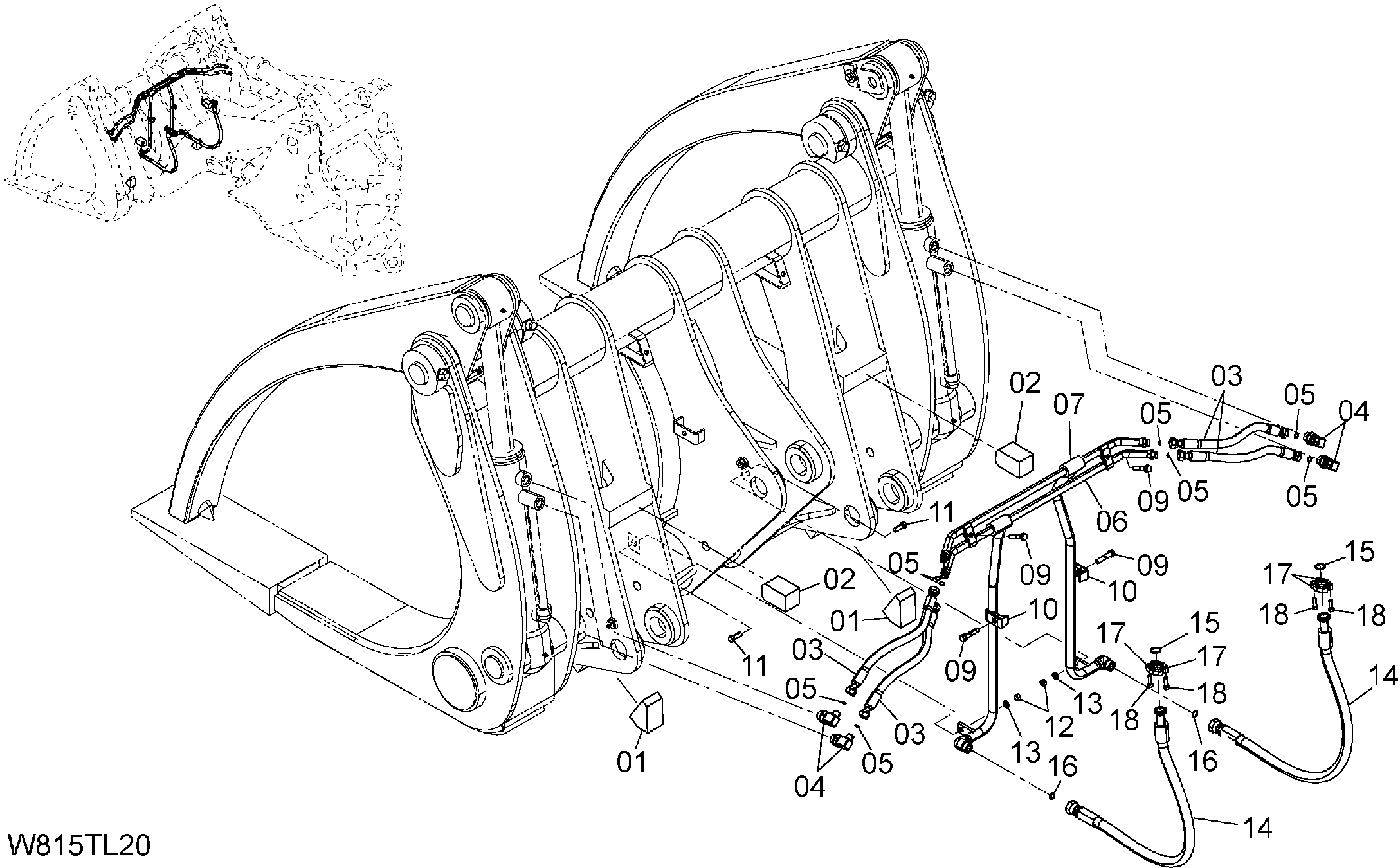

![Схема LOG грейфер трубопроводы [6CF, H3F, HCF, HEF] (TLZ061) HITACHI ZW180](/catalog-drawings/83/8336cebc-c91d-4d3f-96fc-06fa8c5bdfc7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 56750-50121 | Ограничитель | 2 |
| 02 | 56550-52401 | Ограничитель | 2 |
| 03 | 563G8-83921 | Шланг | 4 |
| 04 | HLA853364 | Угловой штуцер S | 4 |
| 04A | 03320-00240 | Уплотнительное кольцо | 1 |
| 05 | HL4138938 | Уплотнительное кольцо | 8 |
| 06 | 563G8-81431 | Трубка(LH) | 1 |
| 07 | 563G8-81441 | Трубка(RH) | 1 |
| 08 | HL4189858 | Хомут трубка | 2 |
| 09 | 01183-12060 | Болт | 4 |
| 10 | HL4190126 | Хомут | 2 |
| 11 | 01110-12030 | Болт | 2 |
| 12 | 01401-00012 | Гайка | 2 |
| 13 | 02010-00012 | Шайба | 2 |
| 14 | 563G8-83911 | Шланг | 2 |
| 15 | 26607-62621 | Уплотнительное кольцо | 2 |
| 16 | HL4187308 | Уплотнительное кольцо | 2 |
| 17 | 26607-62561 | Фланец разрезной | 4 |
| 18 | 01116-10030 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
