Рулевое управление детали [6CF, H3F, HCF, HEF] — HITACHI ZW180

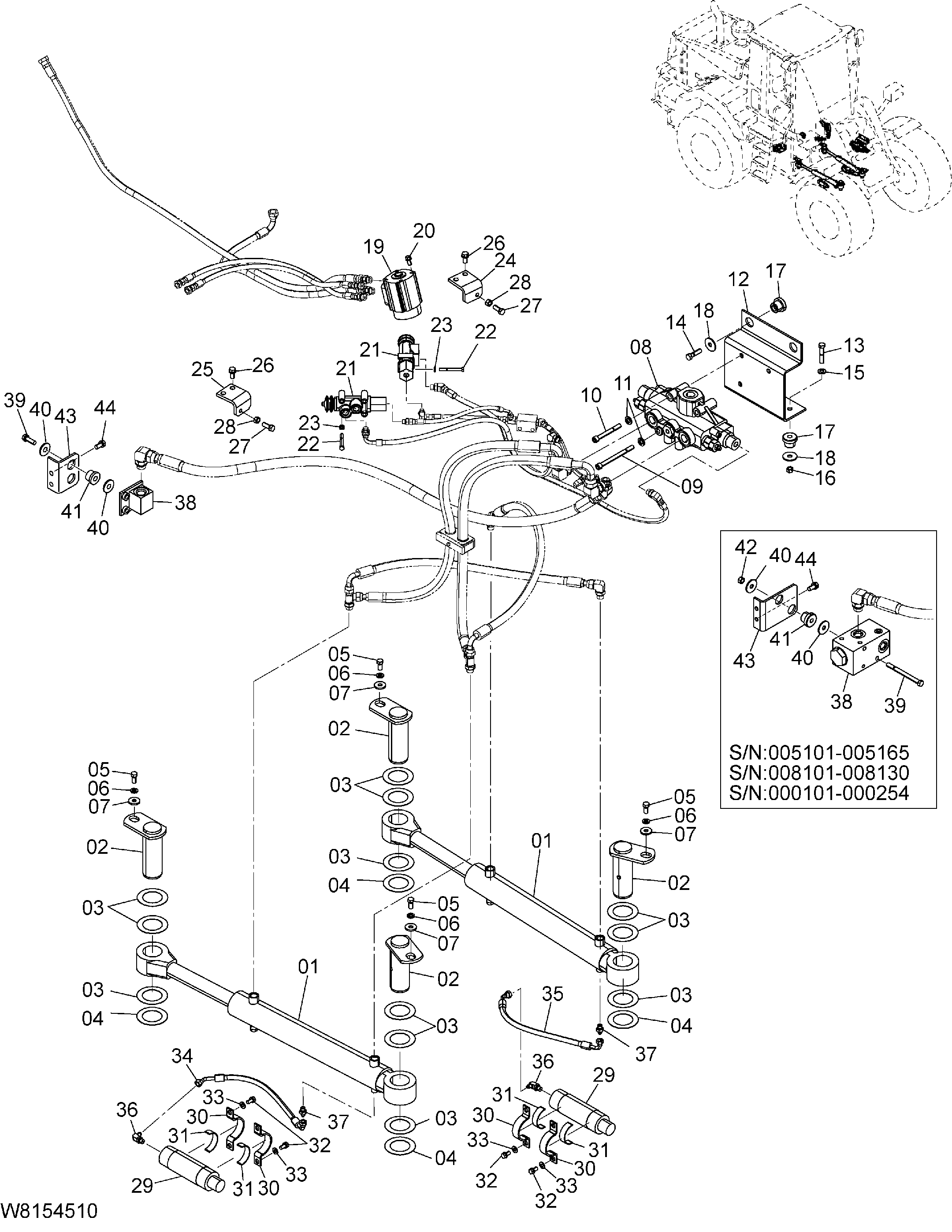

Заводская схема «Рулевое управление детали [6CF, H3F, HCF, HEF]» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263G4-52061	Гидроцилиндр рулевого управления	2
02	263G4-50012	Палец в сборе	4
03	26268-72291	Регулировочная шайба 1.0mm	12
04	263G4-52681	Регулировочная шайба 0.5mm	4
05	01116-12025	Болт	4
06	02011-00012	Шайба	4
07	26096-42351	Шайба	4
08	263G4-52041	Клапан рулевого управления	1
09	01173-12140	Болт	1
10	01173-12100	Болт	2
11	26063-02111	Шайба	3
12	263G4-50131	Кронштейн	1
13	01110-12060	Болт	2
14	01110-12045	Болт	2
15	02000-00012	Шайба	2
16	01401-00012	Гайка	2
17	26606-42251	Резиновый крепление	4
18	26312-12021	Шайба плаин	4
19	263G4-52031	Орбит ролл	1
20	01183-10020	Болт	4
21	204L4-12021	Клапан остановка	2
22	01106-08070	Болт	6
23	02011-00008	Шайба	6
24	263F4-52231	Пластина(LH)	1
25	263F4-52241	Пластина(RH)	1
26	01183-12025	Болт	4
27	01110-12030	Болт	2
28	01401-00012	Гайка	2
29	263G4-52081	Гидроаккумулятор	2
30	263G4-52091	Хомут	4
31	263G4-52101	Резиновая прокладка	4
32	01183-10020	Болт	8
33	02000-00010	Шайба	8
34	263G4-52191	Шланг	1
35	263G4-52201	Шланг	1
36	HLA852322	Угловой штуцер S	2
37	263G4-52181	Адаптер орифике	2
38	263G4-52053	Клапан рулевое управление обратный	1
38	263F4-52391	Блок в сборе	1
39	01110-12140	Болт	2
39	01110-12045	Болт	2
40	26312-12021	Шайба плаин	4
41	26606-42251	Резиновый крепление	2
42	01401-00012	Гайка	2
43	263F4-52301	Кронштейн	1
43	263F4-52411	Кронштейн	1
44	01183-12025	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
