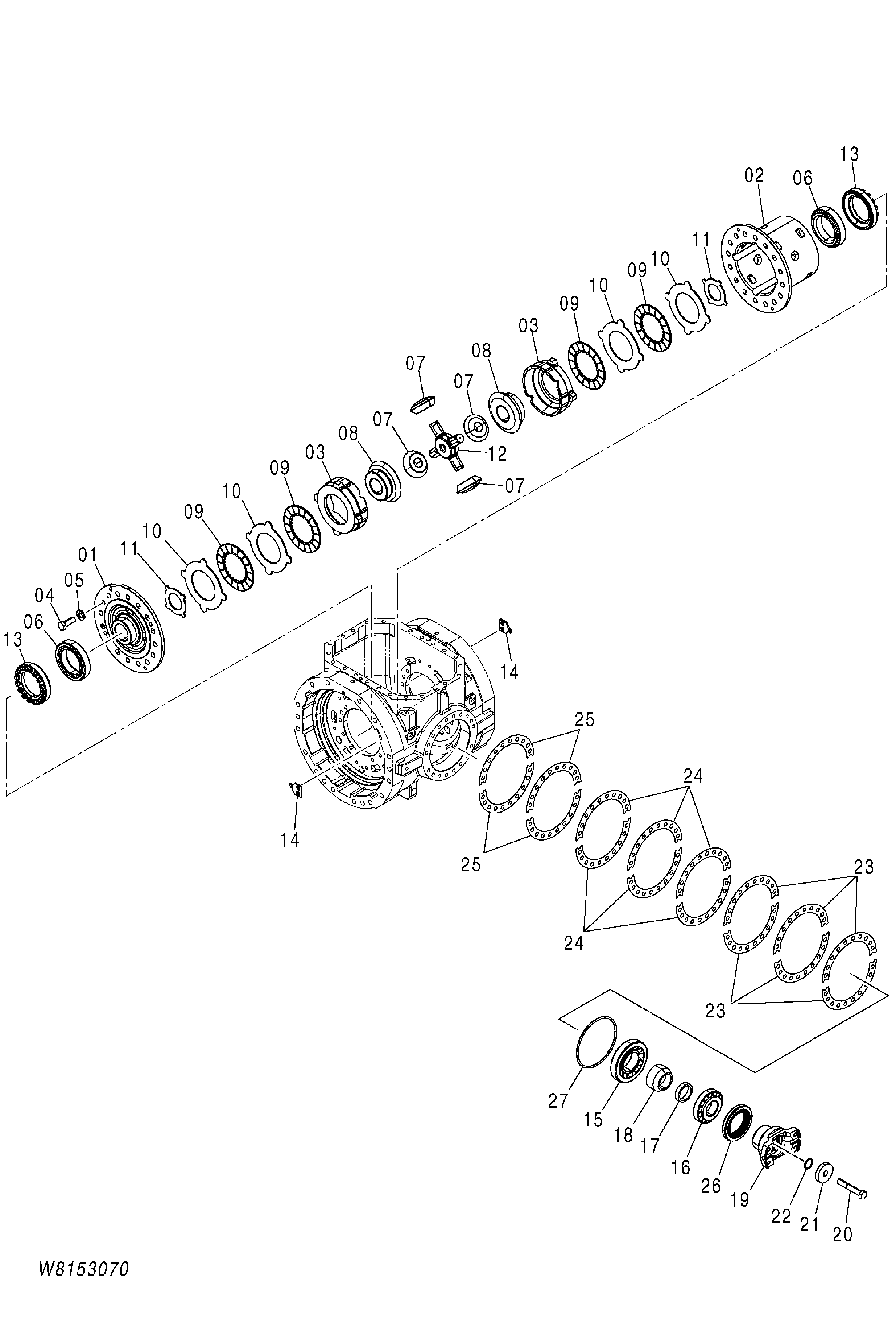

Мост в сборе (F) (LSD) (5/5) — HITACHI ZW180
Заводская схема «Мост в сборе (F) (LSD) (5/5)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163F3-00021 | Мост в сборе (F)(LSD) | 1 | |
| 01 | 163F3-52221 | Корпус(B) | 1 |
| 02 | 163F3-52211 | Корпус(A) | 1 |
| 03 | 163F3-52251 | Кольцо давление | 2 |
| 04 | 01106-16045 | Болт | 16 |
| 05 | 190A3-02051 | Шайба | 16 |
| 06 | 16423-02081 | Подшипник | 2 |
| 07 | 16553-52011 | Шестерня ведущая шестерня | 4 |
| 08 | 163F3-52231 | Шестерня боковой | 2 |
| 09 | 163F3-52191 | Диск | 4 |
| 10 | 163F3-52201 | Пластина | 4 |
| 11 | 163F3-52241 | Пластина | 2 |
| 12 | 163F3-52291 | Спидер | 1 |
| 13 | 16763-52201 | Гайка регулировка | 2 |
| 14 | 16763-52211 | Пластина блокировка | 2 |
| 15 | 101K3-52091 | Подшипник | 1 |
| 16 | 16423-52381 | Подшипник | 1 |
| 17 | 16423-52371 | Проставка | 1 |
| 18 | 16423-52361 | Проставка | 1 |
| 19 | 163F3-52051 | Фланец | 1 |
| 20 | 01106-16100 | Болт | 1 |
| 21 | 163E3-52021 | Шайба | 1 |
| 22 | 03330-00290 | Уплотнительное кольцо | 1 |
| 23 | 163F3-52311 | Регулировочная шайба 0.25mm | 6 |
| 24 | 163F3-52321 | Регулировочная шайба 0.2mm | 6 |
| 25 | 163F3-52331 | Регулировочная шайба 0.1mm | 4 |
| 26 | 16423-52093 | Масляный уплотнение | 1 |
| 27 | 03310-01650 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
