Электрооборудование (задний консоль) — HITACHI ZW180

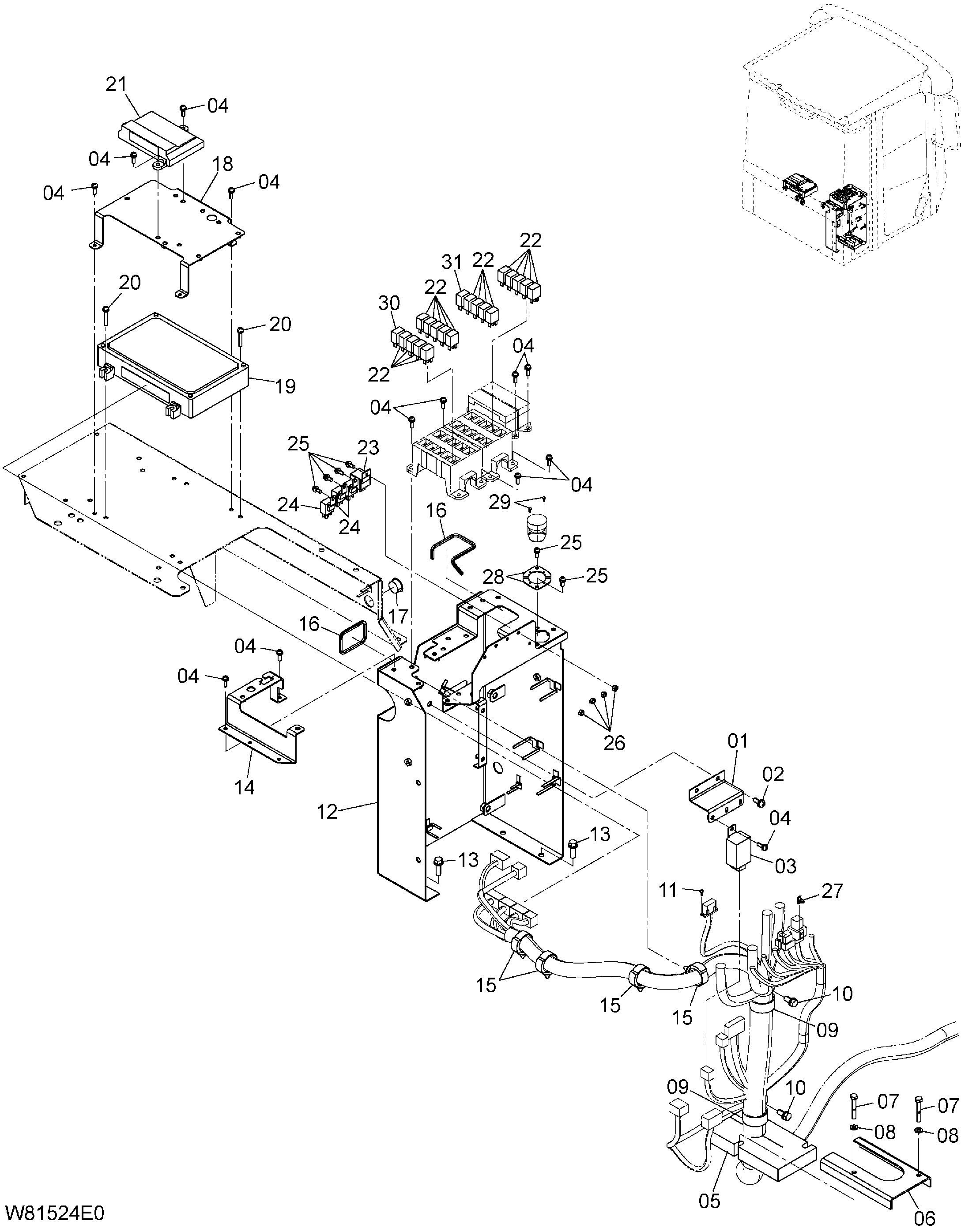

Заводская схема «Электрооборудование (задний консоль)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-40552 | Кронштейн | 1 |
| 02 | 01033-08020 | Винт | 2 |
| 03 | HL4413974 | Фласхер | 1 |
| 04 | 01033-06020 | Винт | 24 |
| 05 | 263G2-43832 | Коврик | 1 |
| 06 | 263G2-43842 | Пластина | 1 |
| 07 | 01100-08050 | Болт | 2 |
| 08 | 02010-00008 | Шайба | 2 |
| 09 | 263G2-43361 | Хомут | 2 |
| 10 | 01183-10020 | Болт | 2 |
| 11 | 14092-52141 | Винт | 2 |
| 12 | 263E2-40201 | Короб | 1 |
| 13 | 01183-10030 | Болт | 3 |
| 14 | 263G2-40751 | Кронштейн | 1 |
| 15 | HL4449019 | Зажим | 4 |
| 16 | 54067-22061 | Фрее громмет | 2 |
| 17 | 26754-12541 | Пробка отверстие | 1 |
| 18 | 263G2-40561 | Кронштейн | 1 |
| 19 | 263F2-42211 | Основной контроллер | 1 |
| 19 | 563F2-42151 | Основной контроллер | 1 |
| 20 | 01033-06040 | Винт | 4 |
| 21 | HL4679073 замена: HL4686356 | Контроллер | 1 |
| 21 | HL4686356 | Контроллер | 1 |
| 22 | 26192-42031 замена: HL4436534 | Реле | 18 |
| 22 | HL4436534 | Реле | 18 |
| 23 | 263F2-42271 | Реле | 1 |
| 24 | HL4414207 | Реле | 3 |
| 25 | 01033-06016 | Винт | 6 |
| 26 | 01400-00006 | Гайка | 4 |
| 27 | 263G2-44071 | Зажим | 1 |
| 28 | 263E2-42511 | Пластина | 2 |
| 29 | 01044-03008 | Винт | 4 |
| 30 | 26192-42031 замена: HL4436534 | Реле(BK) | 1 |
| 30 | HL4436534 | Реле(BK) | 1 |
| 31 | 26192-42031 замена: HL4436534 | Реле(ES) | 1 |
| 31 | HL4436534 | Реле(ES) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
