Смазка трубопроводы (1) [6CF, H3F, HCF, HEF] — HITACHI ZW180
Заводская схема «Смазка трубопроводы (1) [6CF, H3F, HCF, HEF]» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

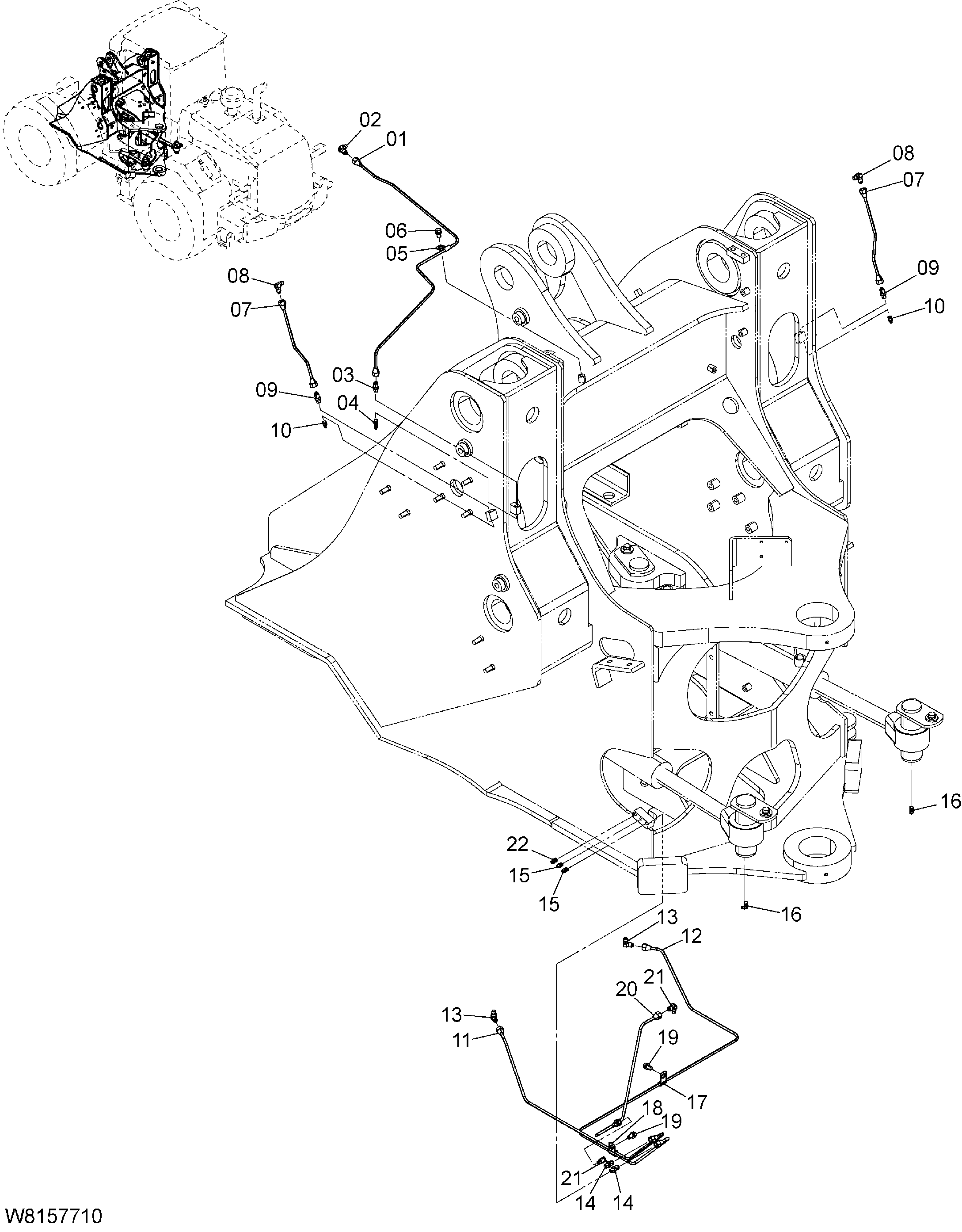

![Схема Смазка трубопроводы (1) [6CF, H3F, HCF, HEF] HITACHI ZW180](/catalog-drawings/66/661c1687-e046-42fe-a158-e66f718e9e63.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263F7-72011 | Трубка смазка | 1 |
| 02 | 26605-42191 | Угловой штуцер фларе | 1 |
| 03 | 26435-42201 | Фларе разъём | 1 |
| 04 | 04901-00160 | Смазка штуцер | 1 |
| 05 | 263G2-43221 | Хомут | 1 |
| 06 | 01183-10016 | Болт | 1 |
| 07 | 263G7-70011 | Трубка смазка | 2 |
| 08 | 26605-42191 | Угловой штуцер фларе | 2 |
| 09 | 26435-42201 | Фларе разъём | 2 |
| 10 | 04901-00100 | Смазка ниппель | 2 |
| 11 | 263F7-72021 | Трубка смазка(LH) | 1 |
| 12 | 263F7-72031 | Трубка смазка(RH) | 1 |
| 13 | 26605-42191 | Угловой штуцер фларе | 2 |
| 14 | 26435-42201 | Фларе разъём | 2 |
| 15 | 04901-00100 | Смазка ниппель | 2 |
| 16 | 04901-00190 | Смазка ниппель | 2 |
| 17 | 263G2-43221 | Хомут | 1 |
| 18 | 263G2-43391 | Хомут | 1 |
| 19 | 01183-10016 | Болт | 2 |
| 20 | 263F7-72041 | Трубка смазка | 1 |
| 21 | 26605-42191 | Угловой штуцер фларе | 2 |
| 22 | 04901-00100 | Смазка ниппель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
