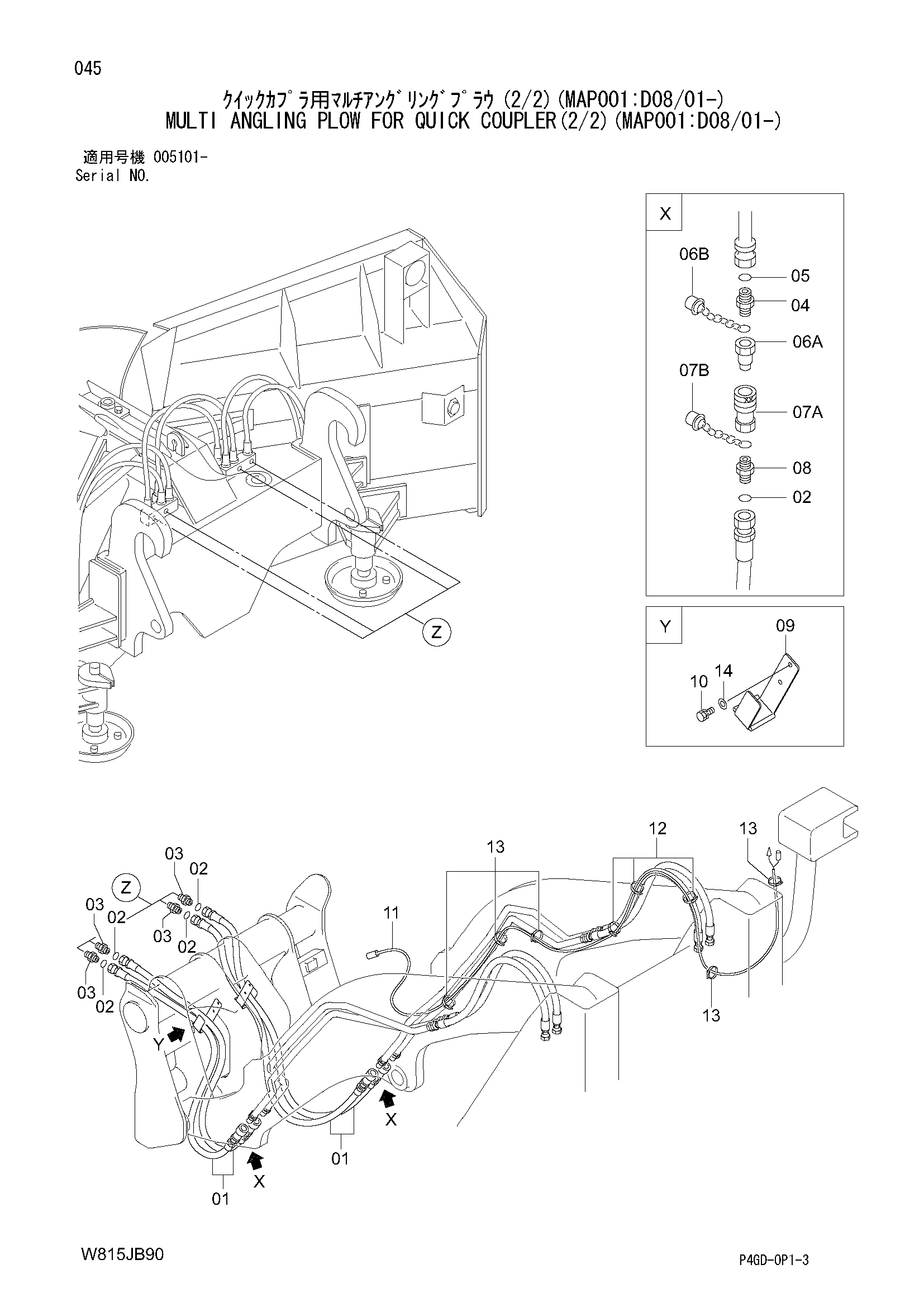

Многофункциональный поворотный плуг для быстрый быстросъёмное устройство(2/2) (схема001: D08/01-) — HITACHI ZW180
Заводская схема «Многофункциональный поворотный плуг для быстрый быстросъёмное устройство(2/2) (схема001: D08/01-)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F0-60581 | Многофункциональный поворотный плуг в сборе | 1 | |
| 563F0-60582 | Многофункциональный поворотный плуг в сборе | 1 | |
| 01 | 563G0-62891 | Шланг | 4 |
| 02 | HL4138938 | Уплотнительное кольцо | 8 |
| 03 | HL4210942 | Адаптер | 4 |
| 03 | HLA853144 | Адаптер | 4 |
| 03A | 03320-00180 | Уплотнительное кольцо | 1 |
| 04 | HLA853146 | Адаптер | 4 |
| 04A | 03320-00180 | Уплотнительное кольцо | 1 |
| 05 | HL4187308 | Уплотнительное кольцо | 4 |
| 06 | 563G7-60251 | Селф уплотнение муфта | 4 |
| 06A | 563G7-62281 | Форсунка | 1 |
| 06B | 563G7-62291 | Колпачок | 1 |
| 07 | 563G7-60261 | Селф уплотнение муфта | 4 |
| 07A | 563G7-62301 | Корпус | 1 |
| 07B | 563G7-62311 | Колпачок | 1 |
| 08 | HLA853144 | Адаптер | 4 |
| 08A | 03320-00180 | Уплотнительное кольцо | 1 |
| 09 | 563F0-62271 | Кронштейн | 2 |
| 10 | 01183-10025 | Болт | 4 |
| 11 | 563G0-62471 | Провод жгут проводов | 1 |
| 12 | HL4441695 | Зажим | 10 |
| 13 | 04913-11100 | Инсулокк | 15 |
| 14 | 02000-00010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
