Охлаждение устройство трубопроводы — HITACHI ZW180

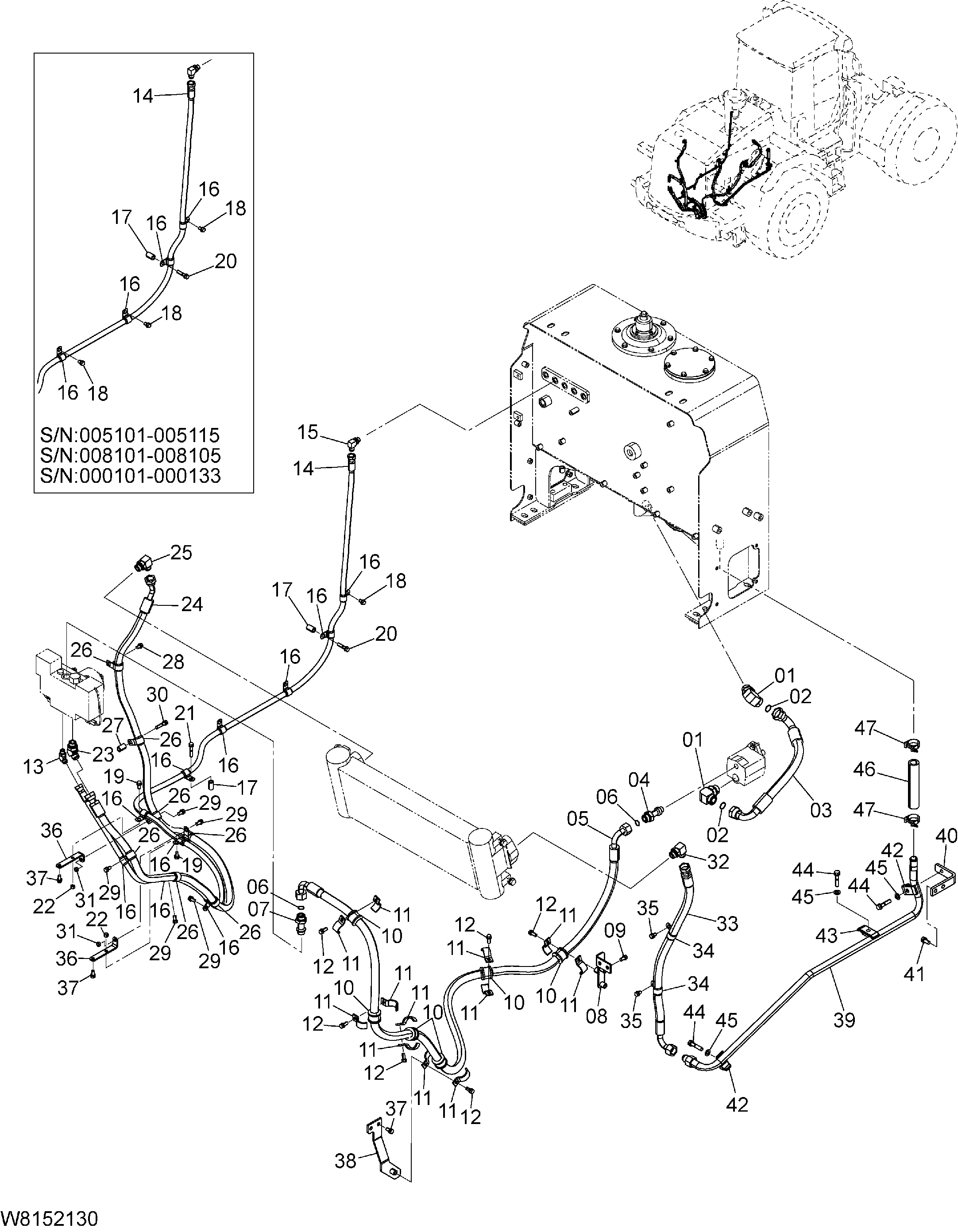

Заводская схема «Охлаждение устройство трубопроводы» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853388 | Угловой штуцер S | 2 |
| 01A | 03320-00290 | Уплотнительное кольцо | 1 |
| 02 | HL4187328 | Уплотнительное кольцо | 2 |
| 03 | 263F2-12331 | Шланг | 1 |
| 04 | HL4197532 | Адаптер | 1 |
| 04A | 03320-00180 | Уплотнительное кольцо | 1 |
| 05 | 263F2-12341 | Шланг | 1 |
| 06 | HL4187308 | Уплотнительное кольцо | 2 |
| 07 | HL4189539 | Адаптер S | 1 |
| 07A | 03320-00240 | Уплотнительное кольцо | 1 |
| 08 | 263F2-12322 | Кронштейн | 1 |
| 09 | 01183-10020 | Болт | 2 |
| 10 | 26757-62231 | Резиновая прокладка | 6 |
| 11 | 263G2-13701 | Хомут | 12 |
| 12 | 01183-10025 | Болт | 6 |
| 13 | HLA852234 | Угловой штуцер S | 1 |
| 13A | 03320-00140 | Уплотнительное кольцо | 1 |
| 14 | 263F2-12361 | Шланг | 1 |
| 15 | HLA852334 | Угловой штуцер S | 1 |
| 15A | 03320-00140 | Уплотнительное кольцо | 1 |
| 16 | 263G2-43301 | Хомут | 10 |
| 17 | 26756-75841 | Втулка | 2 |
| 18 | 01183-10016 | Болт | 3 |
| 18 | 01183-10016 | Болт | 1 |
| 19 | 01183-10020 | Болт | 2 |
| 20 | 01183-10045 | Болт | 1 |
| 21 | 01183-10050 | Болт | 1 |
| 22 | 01401-00010 | Гайка | 2 |
| 23 | HLA852266 | Угловой штуцер S | 1 |
| 23A | 03320-00240 | Уплотнительное кольцо | 1 |
| 24 | 263F2-12351 | Шланг | 1 |
| 25 | HLA852366 | Угловой штуцер S | 1 |
| 25A | 03320-00240 | Уплотнительное кольцо | 1 |
| 26 | 263G2-43331 | Хомут | 7 |
| 27 | 26756-75841 | Втулка | 1 |
| 28 | 01183-10016 | Болт | 1 |
| 29 | 01183-10020 | Болт | 5 |
| 30 | 01183-10045 | Болт | 1 |
| 31 | 01401-00010 | Гайка | 2 |
| 32 | HLA852366 | Угловой штуцер S | 1 |
| 32A | 03320-00240 | Уплотнительное кольцо | 1 |
| 33 | 263F2-12371 | Шланг | 1 |
| 34 | 263G2-43331 | Хомут | 2 |
| 35 | 01183-10016 | Болт | 2 |
| 36 | 263F2-12301 | Пластина | 2 |
| 37 | 01183-10020 | Болт | 4 |
| 38 | 263F2-12311 | Кронштейн | 1 |
| 39 | 263F2-12071 | Трубка обратный | 1 |
| 40 | 263F2-12211 | Кронштейн | 1 |
| 41 | 01183-12025 | Болт | 2 |
| 42 | HL4190126 | Хомут | 2 |
| 43 | HL4189859 | Хомут | 1 |
| 44 | 01183-12055 | Болт | 3 |
| 45 | 02000-00012 | Шайба | 3 |
| 46 | 04710-10020 | Шланг | 1 |
| 47 | HL4296061 | Шланг зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
