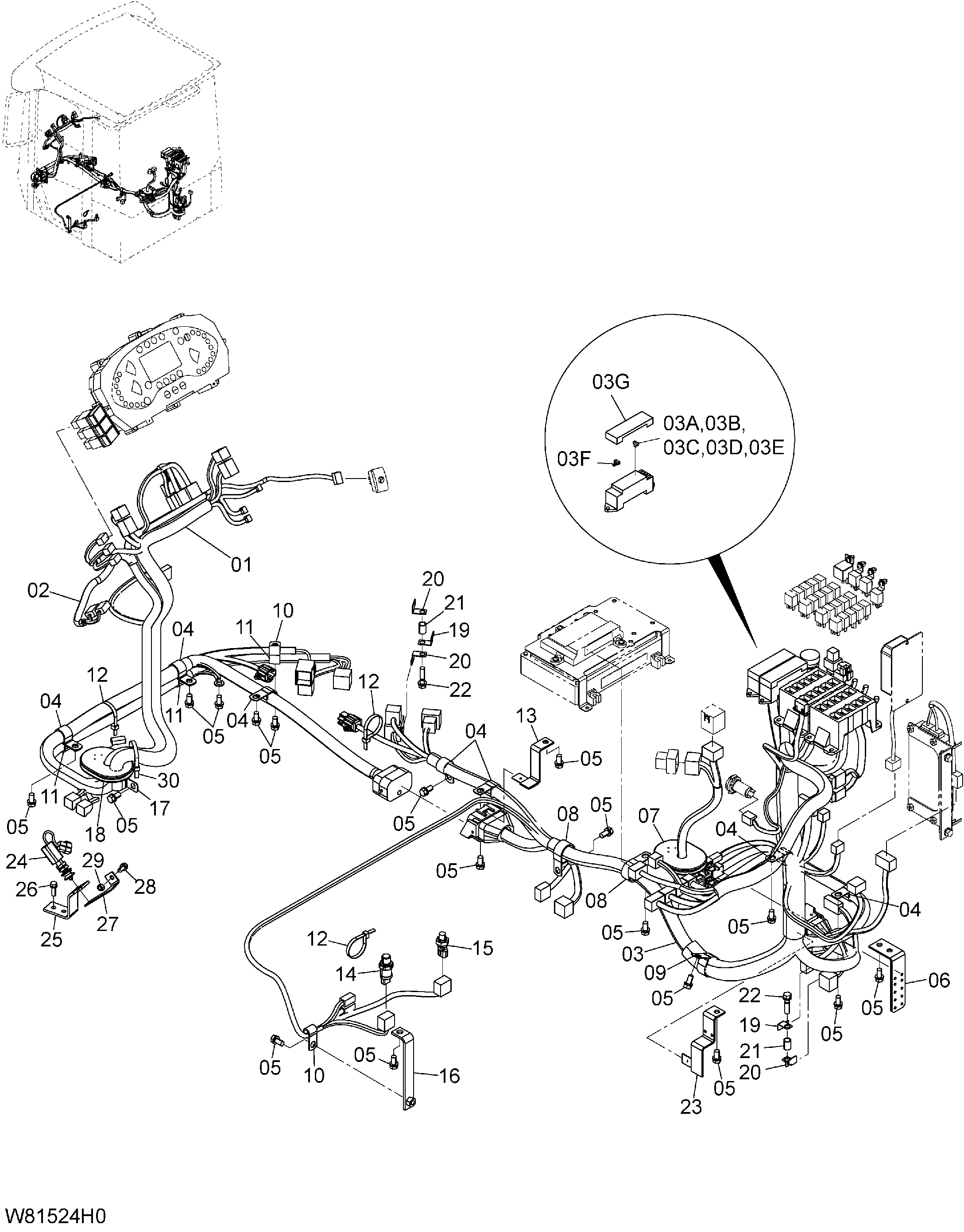

Кабина жгут проводов — HITACHI ZW180

Заводская схема «Кабина жгут проводов» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263G2-42053 замена: 263G2-42054	Жгут проводов F консоль 1	1
01	263G2-42054	Жгут проводов F консоль 1	1
02	263G2-42231	Жгут проводов F консоль 2	1
03	263F2-42051 замена: 263F2-42052	Провод жгут проводов	1
03	263F2-42052	Провод жгут проводов	1
03A	26192-42411	Предохранитель(5A)	13
03B	26192-42421	Предохранитель(10A)	13
03C	26192-42431	Предохранитель(15A)	4
03D	26192-42441	Предохранитель(20A)	6
03E	263G2-44411	Предохранитель(30A)	2
03F	26192-42451	Пуллер	2
03G	263G2-47211	Крышка	2
04	263G2-43321	Хомут	7
05	01183-10020	Болт	19
06	263G2-40602	Кронштейн	1
07	263G2-44091	Уплотнительная втулка	1
08	263G2-43341	Хомут	2
09	263G2-43351	Хомут	1
10	263G2-43261	Хомут	2
11	263G2-43281	Хомут	3
12	04913-11200	Инсхулокк	3
13	263G2-40582	Кронштейн	1
14	HL4436271	Выключатель прес	1
15	HL4436535	Датчик прес	1
16	263G4-50161	Кронштейн	1
17	263G2-43451	Хомут	1
18	263G2-43871	Уплотнительная втулка	1
19	HL4257159	Кронштейн	2
20	HL4418301	Кронштейн	3
21	263G2-12301	Трубка	2
22	01183-10040	Болт	2
23	263F2-42661	Кронштейн	1
24	HL4646636	Выключатель остановка фонарь	1
25	263G2-43891 замена: 263G2-43892	Кронштейн	1
25	263G2-43892	Кронштейн	1
26	01183-08025	Болт	2
27	263G2-43881	Кронштейн	1
28	01183-08016	Болт	1
29	01400-00008	Гайка	1
30	04913-11200	Инсхулокк	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
