Клукх в сборе 3 и 4 — HITACHI ZW180

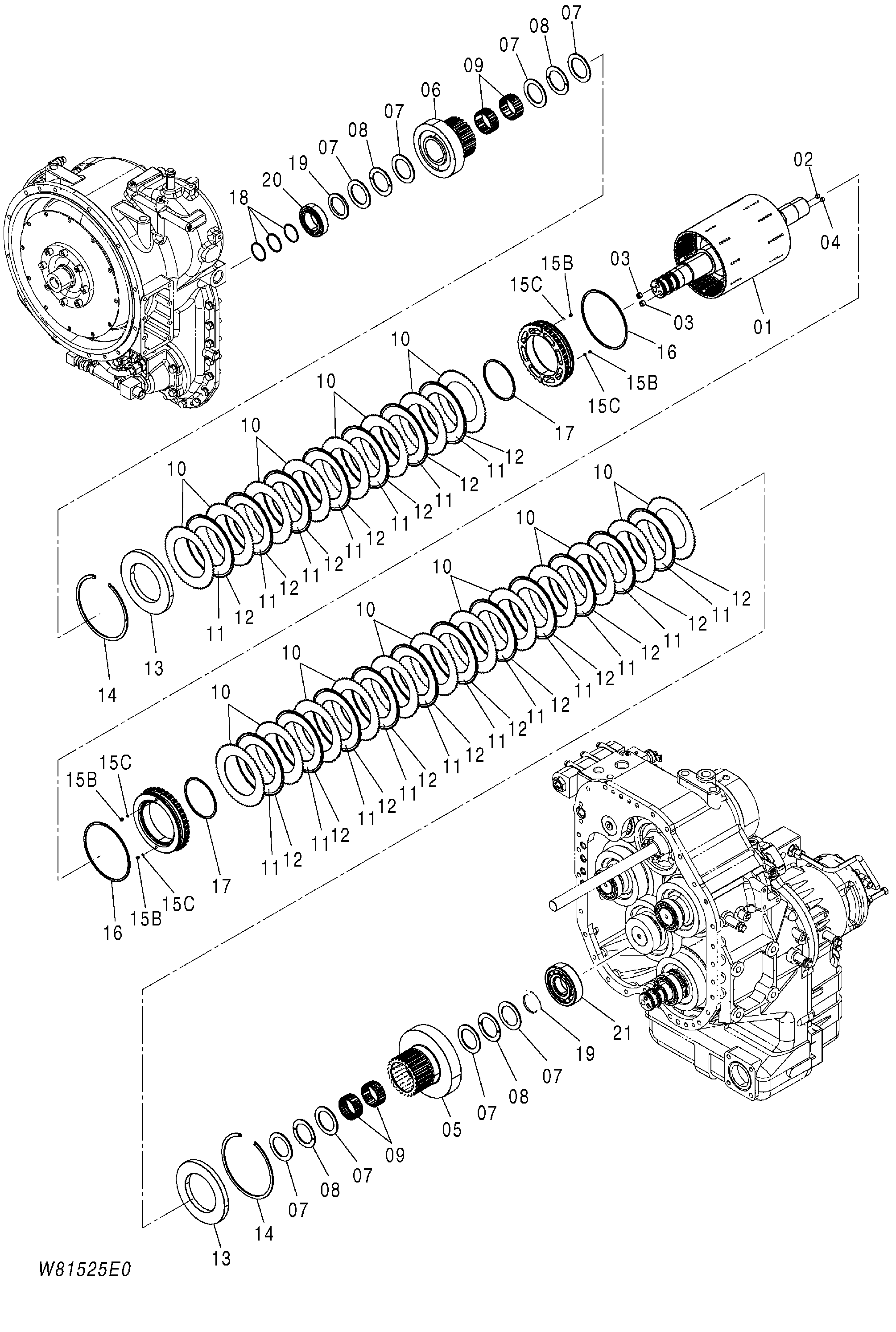

Заводская схема «Клукх в сборе 3 и 4» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 163F2-50261 | Вал и барабан | 1 |
| 02 | 16662-52671 | Дроссель | 1 |
| 03 | 14813-82341 | Пробка | 2 |
| 04 | 14813-82331 | Пробка | 1 |
| 05 | 163F2-52171 | Шестерня | 1 |
| 06 | 163F2-52181 | Шестерня | 1 |
| 07 | 101K3-43331 | Упорный шайба | 8 |
| 08 | 101K3-43321 | Упорный подшипник | 4 |
| 09 | 101K3-43311 | Неедле подшипник | 4 |
| 10 | 163J2-52591 | Пластина | 20 |
| 11 | 163J2-52501 | Дисковый | 18 |
| 12 | 163J2-55252 | Пружина обратный | 18 |
| 13 | 163J2-52521 | Концевой пластина | 2 |
| 14 | 16832-53031 | Стопорное кольцо | 2 |
| 15 | 163J2-50271 | Поршень в сборе | 2 |
| 15B | 163J2-54611 | Сиденье | 2 |
| 15C | 163J2-54071 | Шарик | 2 |
| 16 | 16422-53701 | Уплотнение кольцо | 2 |
| 17 | 16422-53741 | Уплотнение кольцо | 2 |
| 18 | 16422-52741 | Уплотнение кольцо | 3 |
| 19 | 163J2-55011 | Проставка | 2 |
| 20 | 163F2-52491 | Подшипник | 1 |
| 21 | 163J2-55421 | Подшипник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
