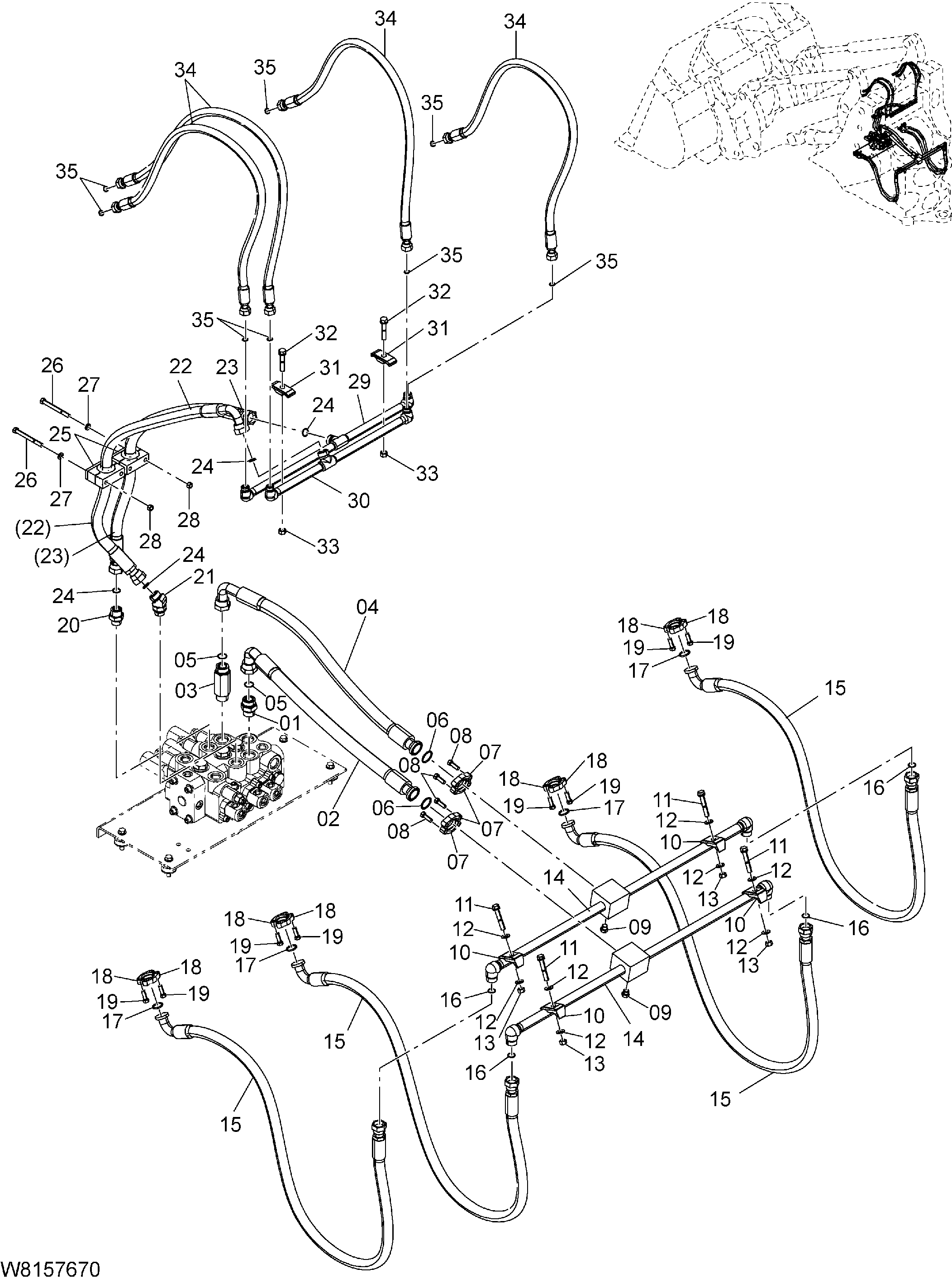

Основные гидролинии (2) [HLF, HPF] — HITACHI ZW180

Заводская схема «Основные гидролинии (2) [HLF, HPF]» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	HLA853188	Адаптер S	1
01A	03320-00290	Уплотнительное кольцо	1
02	263F7-62101	Шланг	1
03	HL4205141	Адаптер S	1
03A	03320-00290	Уплотнительное кольцо	1
04	263F7-62111	Шланг	1
05	HL4187328	Уплотнительное кольцо	2
06	26607-62631	Уплотнительное кольцо	2
07	26607-62571	Разрезной фланец	4
08	01116-10030	Болт	8
09	HLA885002	Пробка	2
09A	03320-00110	Уплотнительное кольцо	1
10	HL4190126	Хомут	4
11	01183-12070	Болт	4
12	02000-00012	Шайба	8
13	01401-00012	Гайка	4
14	263G7-60391	Трубка	2
15	563F7-62391	Шланг	4
16	HL4187308	Уплотнительное кольцо	4
17	26607-62621	Уплотнительное кольцо	4
18	26607-62561	Фланец разрезной	8
19	01116-10030	Болт	16
20	HLA853166	Адаптер S	1
20A	03320-00240	Уплотнительное кольцо	1
21	HLA853266	Угловой штуцер S	1
21A	03320-00240	Уплотнительное кольцо	1
22	563F7-62361	Шланг	1
23	563F7-62371	Шланг	1
24	HL4187308	Уплотнительное кольцо	4
25	26437-62491	Хомут	2
26	01110-10100	Болт	4
27	02010-00010	Шайба	4
28	01401-00010	Гайка	4
29	563F7-62301	Трубка	1
30	563F7-62331	Трубка	1
31	HL4189858	Хомут	2
32	01183-12060	Болт	2
33	01401-00012	Гайка	2
34	563F7-62381	Шланг	4
35	HL4138938	Уплотнительное кольцо	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
