LOG грейфер [6CF, H3F, HCF, HEF] (TLZ061) — HITACHI ZW180
Заводская схема «LOG грейфер [6CF, H3F, HCF, HEF] (TLZ061)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

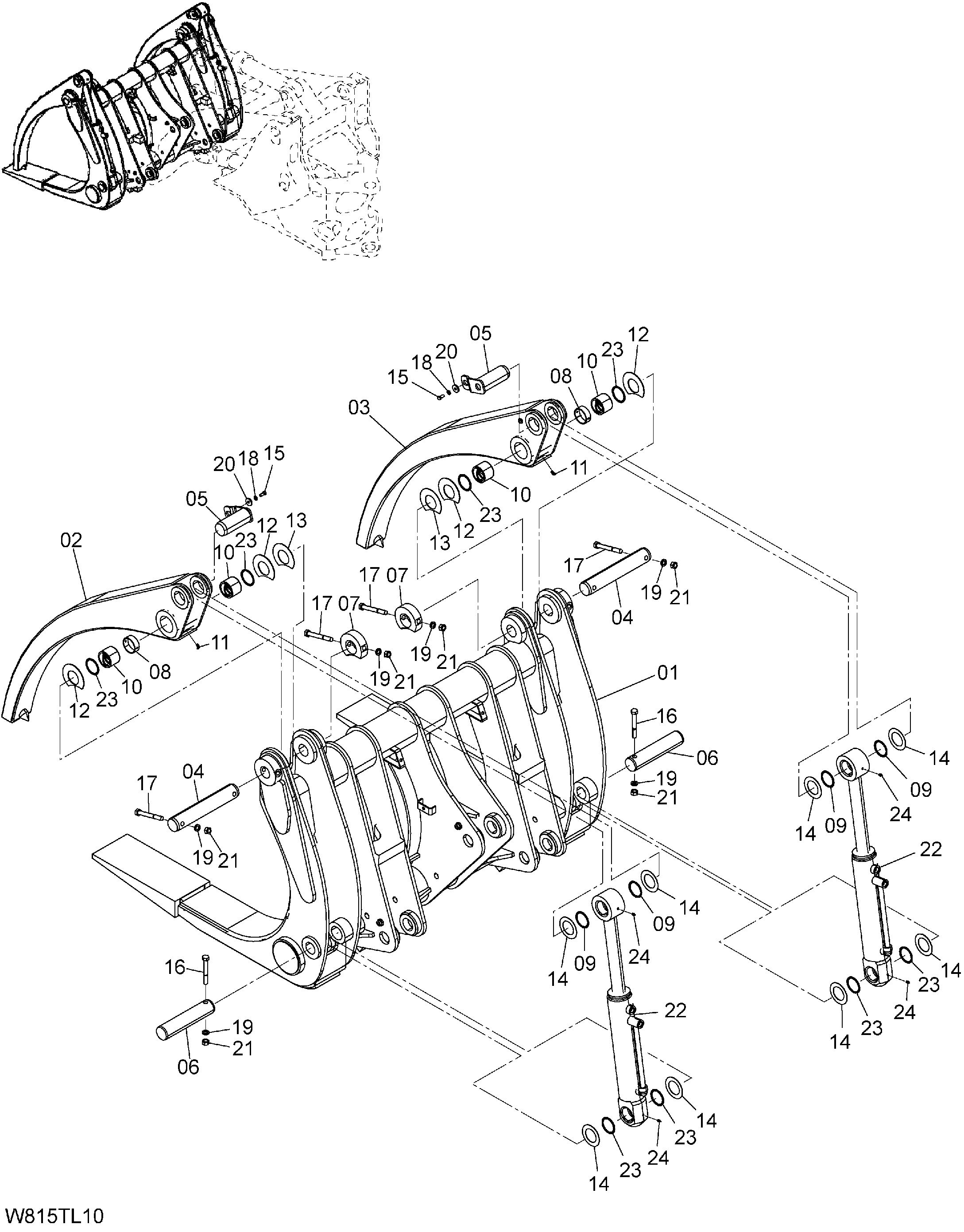

![Схема LOG грейфер [6CF, H3F, HCF, HEF] (TLZ061) HITACHI ZW180](/catalog-drawings/f1/f1c626f5-1d75-47bc-abdc-fc33c382f4e5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563F0-51701 | Вилка водило | 1 |
| 02 | 56550-53171 | Хомут | 1 |
| 03 | 56500-57331 | Хомут | 1 |
| 04 | 56500-60921 | Палец | 2 |
| 05 | 56600-53661 | Палец | 2 |
| 06 | 56600-59181 | Палец | 2 |
| 07 | 56500-60872 | Втулка | 2 |
| 08 | 56600-53691 | Коллер | 2 |
| 09 | 26388-72311 | Уплотнение пыль | 4 |
| 10 | 56600-53711 | Втулка | 4 |
| 11 | 04901-00160 | Смазка штуцер | 2 |
| 12 | 56500-61002 | Регулировочная шайба 3.2mm | 4 |
| 13 | 56500-61012 | Регулировочная шайба 2.3mm | 2 |
| 14 | 563G8-83731 | Проставка | 8 |
| 15 | 01110-12025 | Болт | 2 |
| 16 | 01110-20150 | Болт | 2 |
| 17 | 01110-20170 | Болт | 4 |
| 18 | 02010-00012 | Шайба | 2 |
| 19 | 02010-00020 | Шайба | 6 |
| 20 | 26438-72181 | Шайба | 2 |
| 21 | 01401-00020 | Гайка | 6 |
| 22 | 563G8-83831 | Хомут гидроцилиндр | 2 |
| 23 | 26388-72311 | Уплотнение пыль | 8 |
| 24 | 04901-00100 | Смазка ниппель | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
