Общий назначение ковш (с навесной зуб) 2.3m3 [6CF, HCF, HEF] (B3H230) — HITACHI ZW180

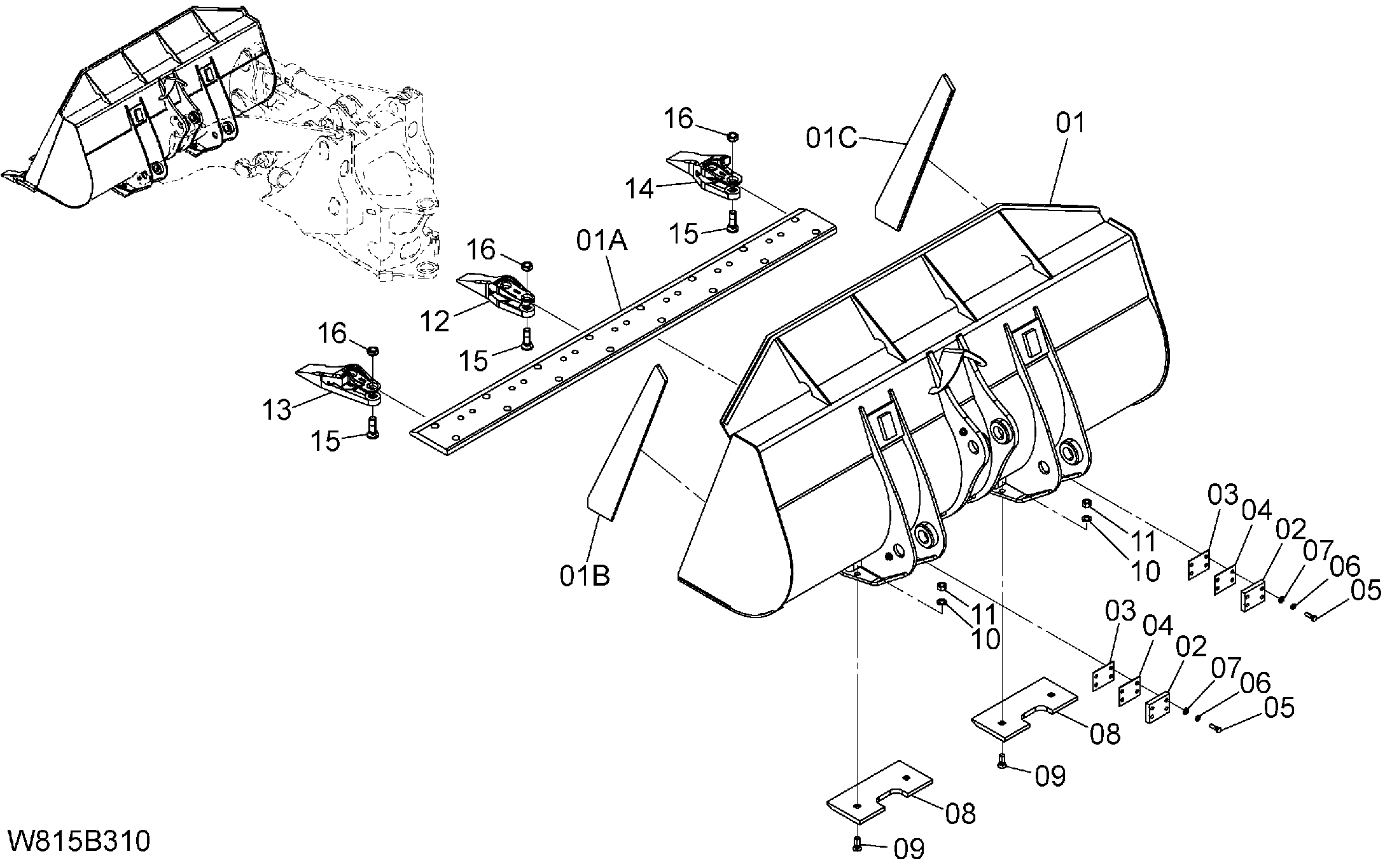

Заводская схема «Общий назначение ковш (с навесной зуб) 2.3m3 [6CF, HCF, HEF] (B3H230)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Общий назначение ковш (с навесной зуб) 2.3m3 [6CF, HCF, HEF] (B3H230) HITACHI ZW180](/catalog-drawings/2d/2d6a4263-6141-402b-887e-a012ce131a5b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F8-80201 | Ковш в сборе | 1 | |
| 01 | 563F8-80221 | Ковш | 1 |
| 01A | 56750-51461 | Кромка режущий | 1 |
| 01B | 563F8-82391 | Кромка сиде-лх | 1 |
| 01C | 563F8-82401 | Кромка сиде-рх | 1 |
| 02 | 26568-82141 | Ограничитель | 2 |
| 03 | 26568-82161 | Регулировочная шайба 2.3mm | 2 |
| 04 | 26568-82171 | Регулировочная шайба 3.2mm | 2 |
| 05 | 01116-16050 | Болт | 8 |
| 06 | 02011-00016 | Шайба | 8 |
| 07 | 190A3-02051 | Шайба | 8 |
| 08 | 56600-67771 | Пластина веар | 2 |
| 09 | 56430-51061 | Болт | 4 |
| 10 | 56600-51471 | Шайба | 4 |
| 11 | 56600-54751 | Гайка | 4 |
| 12 | 56600-51382 | Ковш зуб | 6 |
| 13 | 56600-51492 | Ковш зуб(LH) | 1 |
| 14 | 56600-51482 | Ковш зуб(RH) | 1 |
| 15 | 56700-50661 | Болт | 16 |
| 16 | 56600-51351 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
