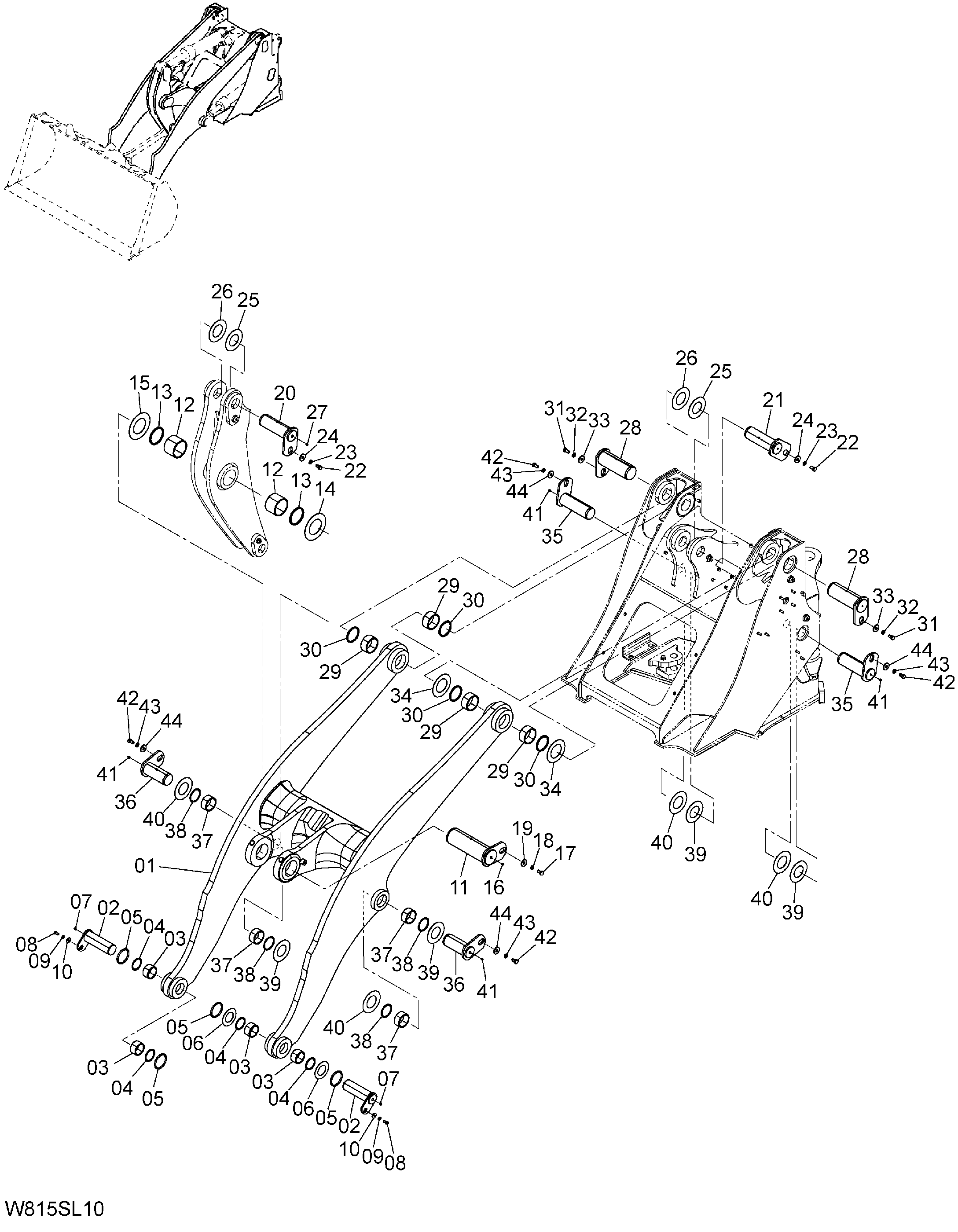

Подъём рукоять (1) [6CF, H3F, HCF, HEF] (SLA) — HITACHI ZW180

Заводская схема «Подъём рукоять (1) [6CF, H3F, HCF, HEF] (SLA)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263F8-70011	Подъём рукоять (SLA002)	1
02	263F8-70101	Палец (SLA002)	2
03	HL4642628	Втулка (SLA002)	4
04	26388-72311	Уплотнение пыль (SLA002)	4
05	26418-72161	Уплотнительное кольцо (SLA002)	4
06	26508-72281	Проставка 2.3mm (SLA002)	2
07	04901-00100	Смазка ниппель (SLA002)	2
08	01116-12025	Болт (SLA002)	2
09	02011-00012	Шайба (SLA002)	2
10	26096-42351	Шайба (SLA002)	2
11	263F8-70121	Палец	1
12	HL4631296	Втулка	2
13	263J8-57191	Уплотнение пыль	2
14	26708-72571	Проставка 3.2mm	1
15	26708-72581	Проставка 2.3mm	1
16	04901-00100	Смазка ниппель	1
17	01110-16030	Болт	1
18	02010-00016	Шайба	1
19	26608-72321	Шайба	1
20	263G8-70051	Палец (SLA002)	1
21	263F8-70131	Палец (SLA002)	1
22	01110-16030	Болт (SLA002)	2
23	02010-00016	Шайба (SLA002)	2
24	26608-72321	Шайба (SLA002)	2
25	263G8-72131	Проставка 2.3mm (SLA002)	2
26	263G8-72141	Проставка 1.6mm (SLA002)	2
27	04901-00100	Смазка ниппель (SLA002)	1
28	263G8-70081	Палец (SLA002)	2
29	HL4381857	Втулка (SLA002)	4
30	263G8-47251	Уплотнение пыль (SLA002)	4
31	01110-16030	Болт (SLA002)	2
32	02010-00016	Шайба (SLA002)	2
33	26608-72321	Шайба (SLA002)	2
34	26708-72321	Проставка 2.3mm (SLA002)	2
35	263F8-70131	Палец (SLA002)	2
36	263F8-70141	Палец (SLA002)	2
37	HL4642606	Втулка (SLA002)	4
38	56097-75211	Уплотнение пыль (SLA002)	4
39	263G8-72131	Проставка 2.3mm (SLA002)	4
40	263G8-72141	Проставка 1.6mm (SLA002)	4
41	04901-00100	Смазка ниппель (SLA002)	4
42	01110-16030	Болт (SLA002)	4
43	02010-00016	Шайба (SLA002)	4
44	26608-72321	Шайба (SLA002)	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
