Задний комбинированный фонарь(RRE001) — HITACHI ZW180

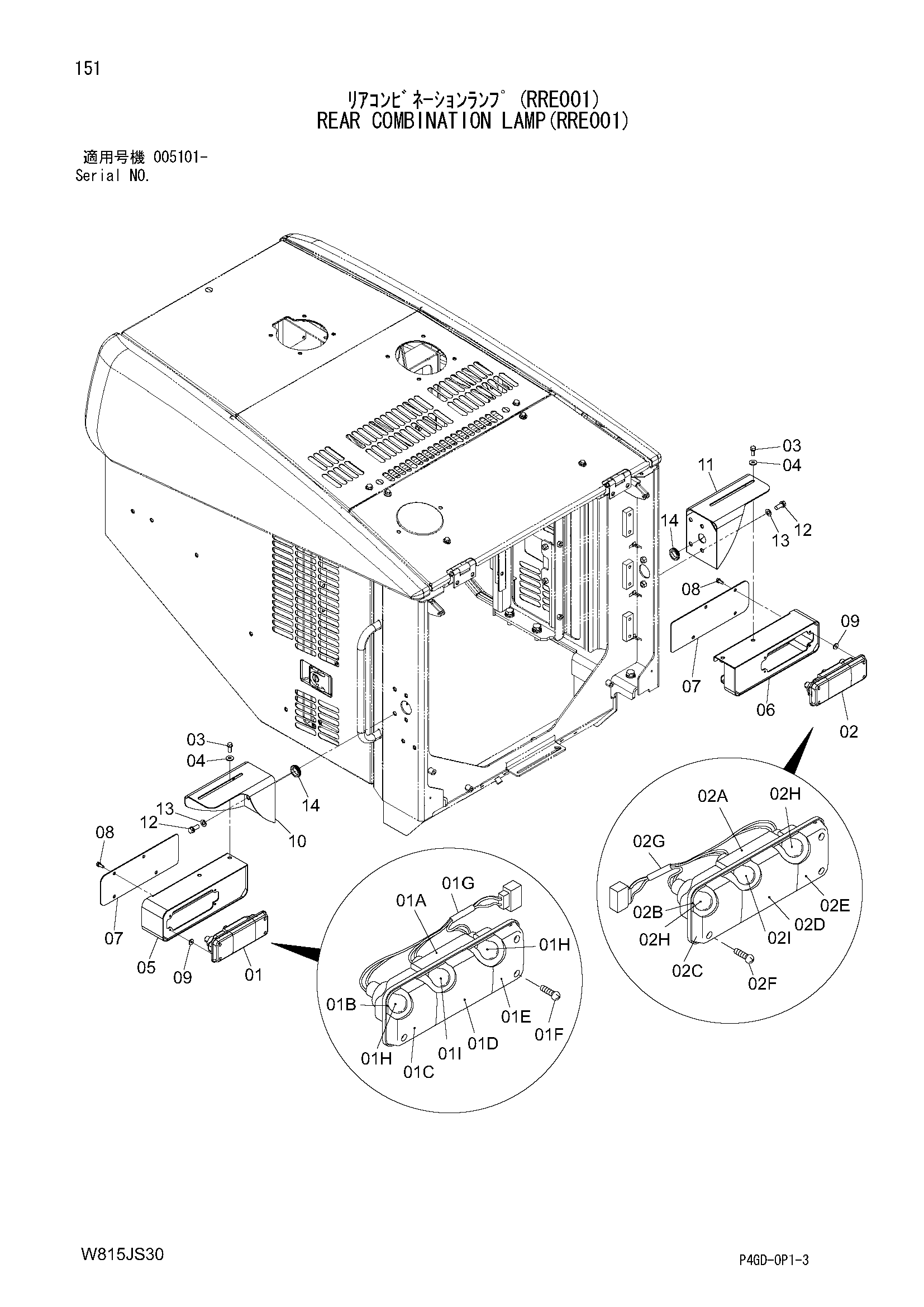

Заводская схема «Задний комбинированный фонарь(RRE001)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-44211 | Фонарь комбинированный LH | 1 |
| 01C | 26402-47012 | Ленс LH(амбер) | 1 |
| 01D | 26192-47322 | Ленс LH(RED) | 1 |
| 01E | 26402-47032 | Ленс LH(клеар) | 1 |
| 01H | 26192-47351 | Лампа(24V 21W) | 1 |
| 01I | 26192-47361 | Лампа(24V 21/5W) | 1 |
| 02 | 263G2-44221 | Фонарь комбинированный RH | 1 |
| 02C | 26402-47012 | Ленс RH(амбер) | 1 |
| 02D | 26192-47322 | Ленс RH(RED) | 1 |
| 02E | 26402-47032 | Ленс RH(клеар) | 1 |
| 02H | 26192-47351 | Лампа(24V 21W) | 1 |
| 02I | 26192-47361 | Лампа(24V 21/5W) | 1 |
| 03 | 01183-10025 | Болт | 4 |
| 04 | 26091-12081 | Шайба плаин | 4 |
| 05 | 263G2-40471 | Кронштейн в сборе LH | 1 |
| 06 | 263G2-40481 | Кронштейн в сборе RH | 1 |
| 07 | 263G2-43751 | Пластина | 2 |
| 08 | 01183-08020 | Болт | 8 |
| 09 | 26752-42821 | Резиновая прокладка | 8 |
| 10 | 263F2-42461 | Кронштейн LH | 1 |
| 11 | 263F2-42471 | Кронштейн RH | 1 |
| 12 | 01183-12030 | Болт | 8 |
| 13 | 02000-00012 | Шайба | 8 |
| 14 | 21471-24411 | Уплотнительная втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
