Фламе [HLF, HPF] — HITACHI ZW180
Заводская схема «Фламе [HLF, HPF]» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

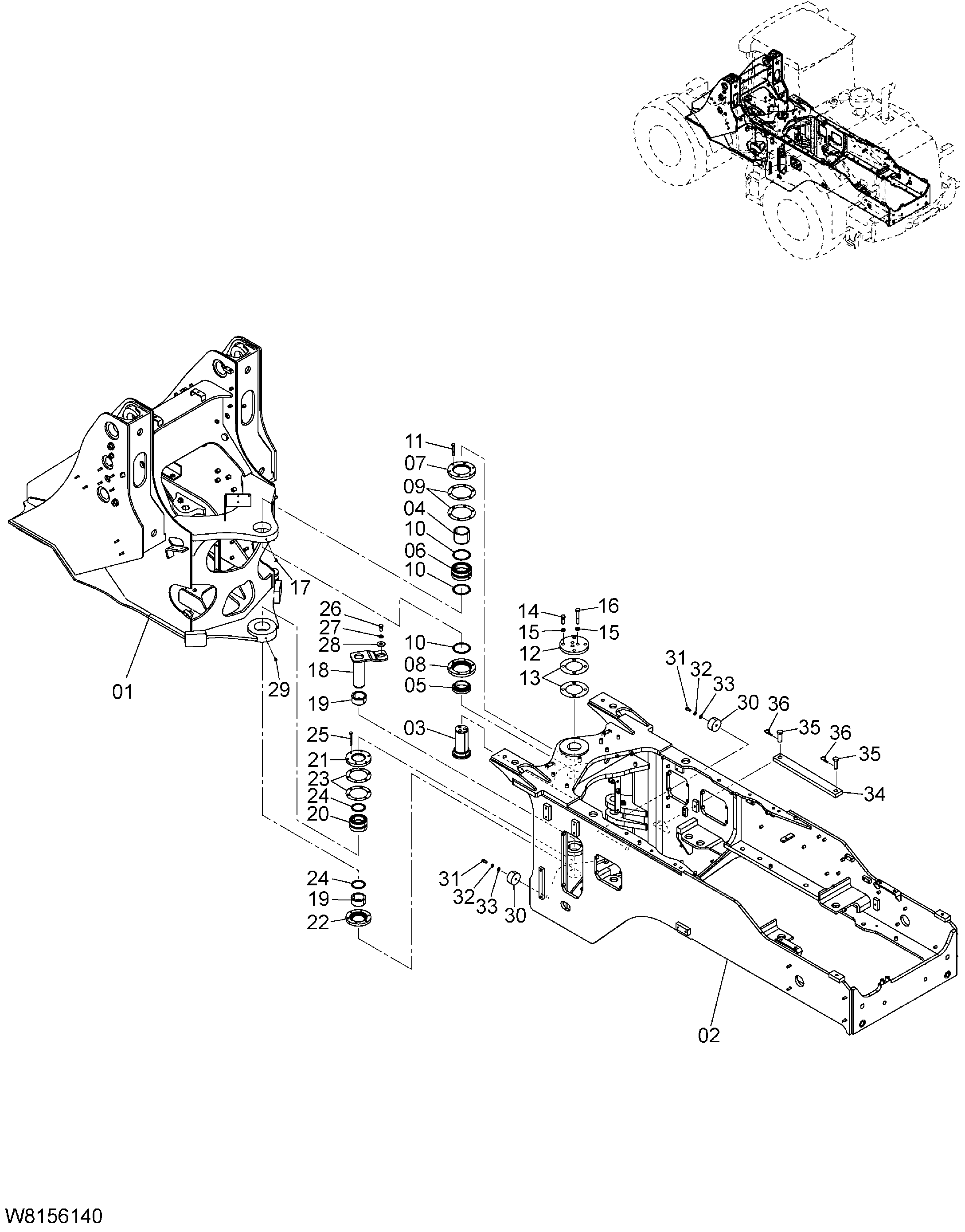

![Схема Фламе [HLF, HPF] HITACHI ZW180](/catalog-drawings/09/0977cca7-eb59-43ca-b743-7b063b431d40.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563F0-50102 | Рама передний | 1 |
| 02 | 263F6-11023 | Рама задний | 1 |
| 03 | 26756-12471 | Палец | 1 |
| 04 | 263E6-13071 | Втулка | 1 |
| 05 | 263E6-13081 | Втулка | 1 |
| 06 | 263E6-13151 | Подшипник | 1 |
| 07 | 263E6-13041 | Колпачок | 1 |
| 08 | 263E6-13051 | Колпачок | 1 |
| 09 | 263E6-13061 | Регулировочная шайба 0.4mm | 2 |
| 10 | 26448-72101 | Уплотнение | 2 |
| 11 | 01116-12080 | Болт | 6 |
| 12 | 263G6-12901 | Фланец | 1 |
| 13 | 263G6-12921 | Регулировочная шайба 0.4mm | 2 |
| 14 | 01116-16050 | Болт | 4 |
| 15 | 02011-00016 | Шайба | 7 |
| 16 | 01116-16100 | Болт | 3 |
| 17 | 04901-00160 | Смазка штуцер | 1 |
| 18 | 263E6-13131 | Палец | 1 |
| 19 | 263E6-13121 | Втулка | 2 |
| 20 | 263E6-13161 | Подшипник | 1 |
| 21 | 263E6-13091 | Колпачок | 1 |
| 22 | 263E6-13101 | Колпачок | 1 |
| 23 | 263E6-13111 | Регулировочная шайба 0.4mm | 2 |
| 24 | 26388-72311 | Уплотнение пыль | 2 |
| 25 | 01116-12090 | Болт | 6 |
| 26 | 01110-16030 | Болт | 1 |
| 27 | 02010-00016 | Шайба | 1 |
| 28 | 26608-72321 | Шайба | 1 |
| 29 | 04901-00160 | Смазка штуцер | 1 |
| 30 | 26706-13121 | Резиновый амортизатор | 2 |
| 31 | 01110-12025 | Болт | 2 |
| 32 | 02010-00012 | Шайба | 2 |
| 33 | 02000-00012 | Шайба | 2 |
| 34 | 263G6-11071 | Защитный тяга | 1 |
| 35 | 26806-12851 | Палец | 2 |
| 36 | 26606-13251 | Палец бета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
