Трансмиссия (1/7) — HITACHI ZW180

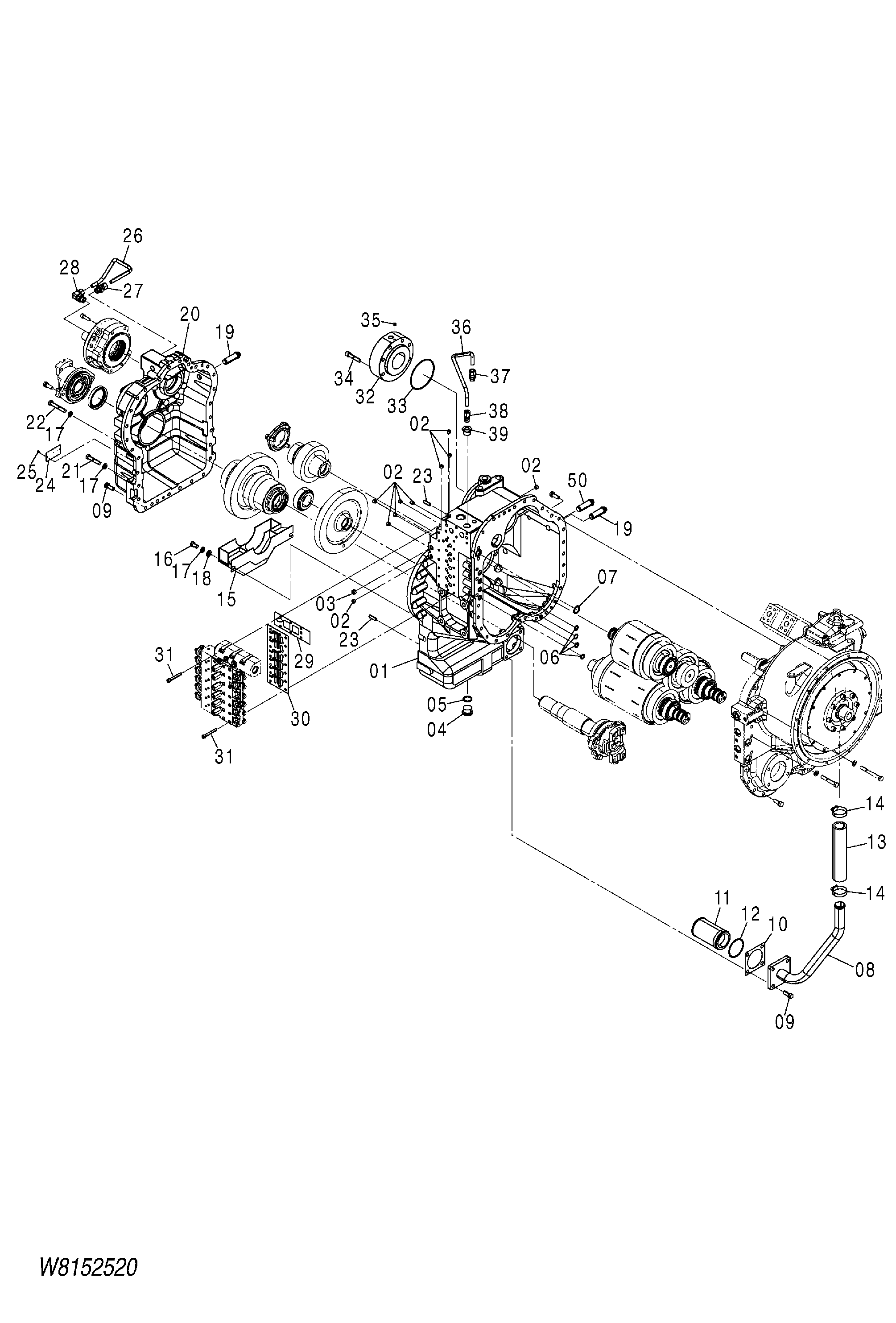

Заводская схема «Трансмиссия (1/7)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163F2-50001 | T/C T/M в сборе | 1 | |
| 01 | 163F2-52101 | T/M корпус | 1 |
| 02 | 14813-82341 | Пробка | 10 |
| 03 | 14813-82351 | Пробка | 1 |
| 04 | 16682-52141 | Пробка | 1 |
| 05 | 03320-00290 | Уплотнительное кольцо | 1 |
| 06 | 03300-00160 | Уплотнительное кольцо | 4 |
| 07 | 03300-00260 | Уплотнительное кольцо | 1 |
| 08 | 163F2-52821 | Трубка всасывание | 1 |
| 09 | 01183-12035 | Болт и шайба | 19 |
| 10 | 16422-53131 | Прокладка | 1 |
| 11 | 16422-52641 | Сетчатый фильтр | 1 |
| 12 | 03310-00750 | Уплотнительное кольцо | 1 |
| 13 | 04710-14025 | Шланг | 1 |
| 14 | 24067-62311 | Зажим | 2 |
| 15 | 163F2-52131 | Баффле масляный | 1 |
| 16 | 01116-12020 | Болт | 2 |
| 17 | 02010-00012 | Шайба | 16 |
| 18 | 02000-00012 | Шайба | 2 |
| 19 | 163J2-55131 | Датчик | 2 |
| 20 | 163F2-52121 | Задний корпус | 1 |
| 21 | 01116-12060 | Болт | 7 |
| 22 | 01116-12075 | Болт | 7 |
| 23 | 02212-10032 | Палец | 2 |
| 24 | 09300-00902 | Пластина информационный | 1 |
| 25 | 14092-52141 | Винт | 2 |
| 26 | 163F2-52561 | Трубка(P/B) | 1 |
| 27 | 163E3-42421 | Разъём | 1 |
| 28 | 16672-52911 | Угловой штуцер | 1 |
| 29 | 163J2-55121 | Прокладка | 1 |
| 30 | 163J2-54521 | Прокладка | 1 |
| 31 | 01172-08065 | Болт | 27 |
| 32 | 163G2-52061 | Проставка насос | 1 |
| 33 | 03350-01250 | Уплотнительное кольцо | 1 |
| 34 | 01173-12060 | Болт | 6 |
| 35 | 16662-52671 | Дроссель | 1 |
| 36 | 163F2-52911 | Трубка(втулка) | 1 |
| 37 | 163E3-42411 | Разъём | 1 |
| 38 | 18563-42562 | Разъём | 1 |
| 39 | 24047-92401 | Втулка | 1 |
| 50 | 163F2-53291 | Датчик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
