Рулевое управление трубопроводы (1) — HITACHI ZW180

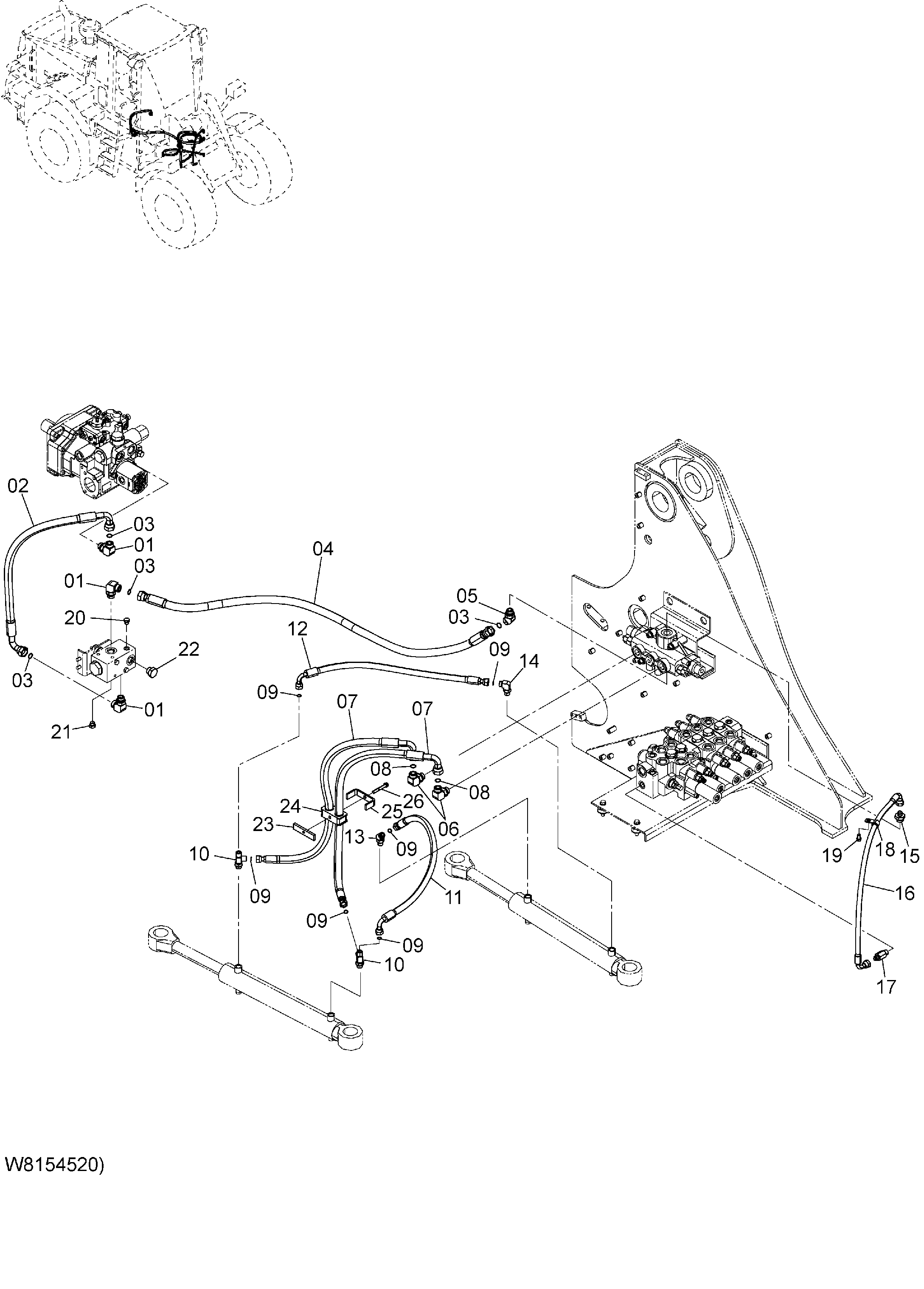

Заводская схема «Рулевое управление трубопроводы (1)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853366 | Угловой штуцер S | 3 |
| 01A | 03320-00240 | Уплотнительное кольцо | 1 |
| 02 | 263F4-52211 | Шланг | 1 |
| 03 | HL4187308 | Уплотнительное кольцо | 4 |
| 04 | 263F4-52161 | Шланг | 1 |
| 05 | HLA853266 | Угловой штуцер S | 1 |
| 05A | 03320-00240 | Уплотнительное кольцо | 1 |
| 06 | HLA853366 | Угловой штуцер S | 2 |
| 06A | 03320-00240 | Уплотнительное кольцо | 1 |
| 07 | 263F4-52071 | Шланг | 2 |
| 08 | HL4187308 | Уплотнительное кольцо | 2 |
| 09 | HL4138938 | Уплотнительное кольцо | 6 |
| 10 | HLA853444 | TEE S | 2 |
| 10A | 03320-00180 | Уплотнительное кольцо | 1 |
| 11 | 263F4-52091 | Шланг | 1 |
| 12 | 263F4-52101 | Шланг | 1 |
| 13 | HLA853244 | Угловой штуцер S | 1 |
| 13A | 03320-00180 | Уплотнительное кольцо | 1 |
| 14 | HLA853344 | Угловой штуцер S | 1 |
| 14A | 03320-00180 | Уплотнительное кольцо | 1 |
| 15 | HL4279302 | Адаптер S | 1 |
| 15A | 03320-00240 | Уплотнительное кольцо | 1 |
| 16 | 263G4-52361 | Шланг | 1 |
| 17 | HL4276940 | Адаптер S | 1 |
| 17A | 03320-00240 | Уплотнительное кольцо | 1 |
| 18 | 263G2-43301 | Хомут | 1 |
| 19 | 01183-10020 | Болт | 1 |
| 20 | HLA885002 | Пробка | 1 |
| 20A | 03320-00110 | Уплотнительное кольцо | 1 |
| 21 | HLA885003 | Пробка | 1 |
| 21A | 03320-00140 | Уплотнительное кольцо | 1 |
| 22 | HLA885006 | Пробка | 1 |
| 22A | 03320-00240 | Уплотнительное кольцо | 1 |
| 23 | 263G4-52291 | Пластина | 1 |
| 24 | 263G4-52161 | Резиновая прокладка | 1 |
| 25 | 263G4-52281 | Хомут | 1 |
| 26 | 01183-10070 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
