Пилотный пипнг (многофункциональный) (MFL) — HITACHI ZW180

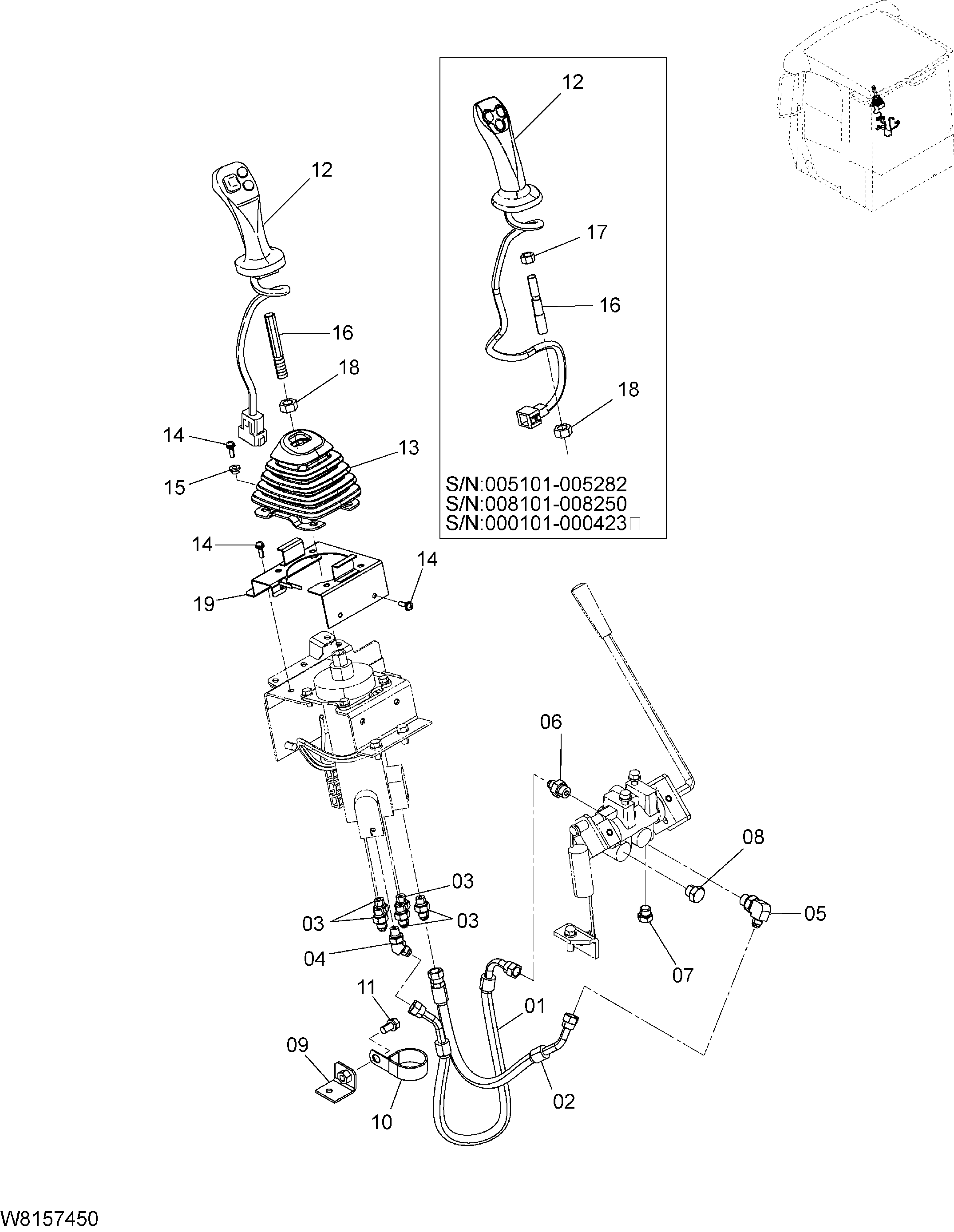

Заводская схема «Пилотный пипнг (многофункциональный) (MFL)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-42861 | Шланг | 1 |
| 02 | 263G7-42871 | Шланг | 1 |
| 03 | HLA852123 | Адаптер S | 5 |
| 03A | 03320-00110 | Уплотнительное кольцо | 1 |
| 04 | HLA852223 | Угловой штуцер S | 1 |
| 04A | 03320-00110 | Уплотнительное кольцо | 1 |
| 05 | HLA852333 | Угловой штуцер S | 1 |
| 05A | 03320-00140 | Уплотнительное кольцо | 1 |
| 06 | HL4261938 | Фильтр | 1 |
| 06A | 03320-00140 | Уплотнительное кольцо | 1 |
| 07 | HLA885002 | Пробка | 1 |
| 07A | 03320-00110 | Уплотнительное кольцо | 1 |
| 08 | HLA885003 | Пробка | 1 |
| 08A | 03320-00140 | Уплотнительное кольцо | 1 |
| 09 | 263G7-40101 | Кронштейн | 1 |
| 10 | 263G2-43361 | Хомут | 1 |
| 11 | 01183-10020 | Болт | 1 |
| 12 | 263G2-44122 замена: 263G2-44123 | MF рычаг | 1 |
| 12 | 263G2-44123 замена: 263G2-44901 | MF рычаг | 1 |
| 12 | 263G2-44901 | MF рычаг | 1 |
| 13 | HL4639127 | Защитный чехол | 1 |
| 14 | 01033-06020 | Винт | 8 |
| 15 | HL4642773 | Шайба | 4 |
| 16 | 263G7-43511 | Рычаг | 1 |
| 16 | 263G7-44301 | Шток | 1 |
| 17 | 01401-00012 | Гайка | 1 |
| 18 | 01400-00014 | Гайка | 1 |
| 19 | 263G7-40281 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
