Впускной, выпускной трубопроводы — HITACHI ZW180

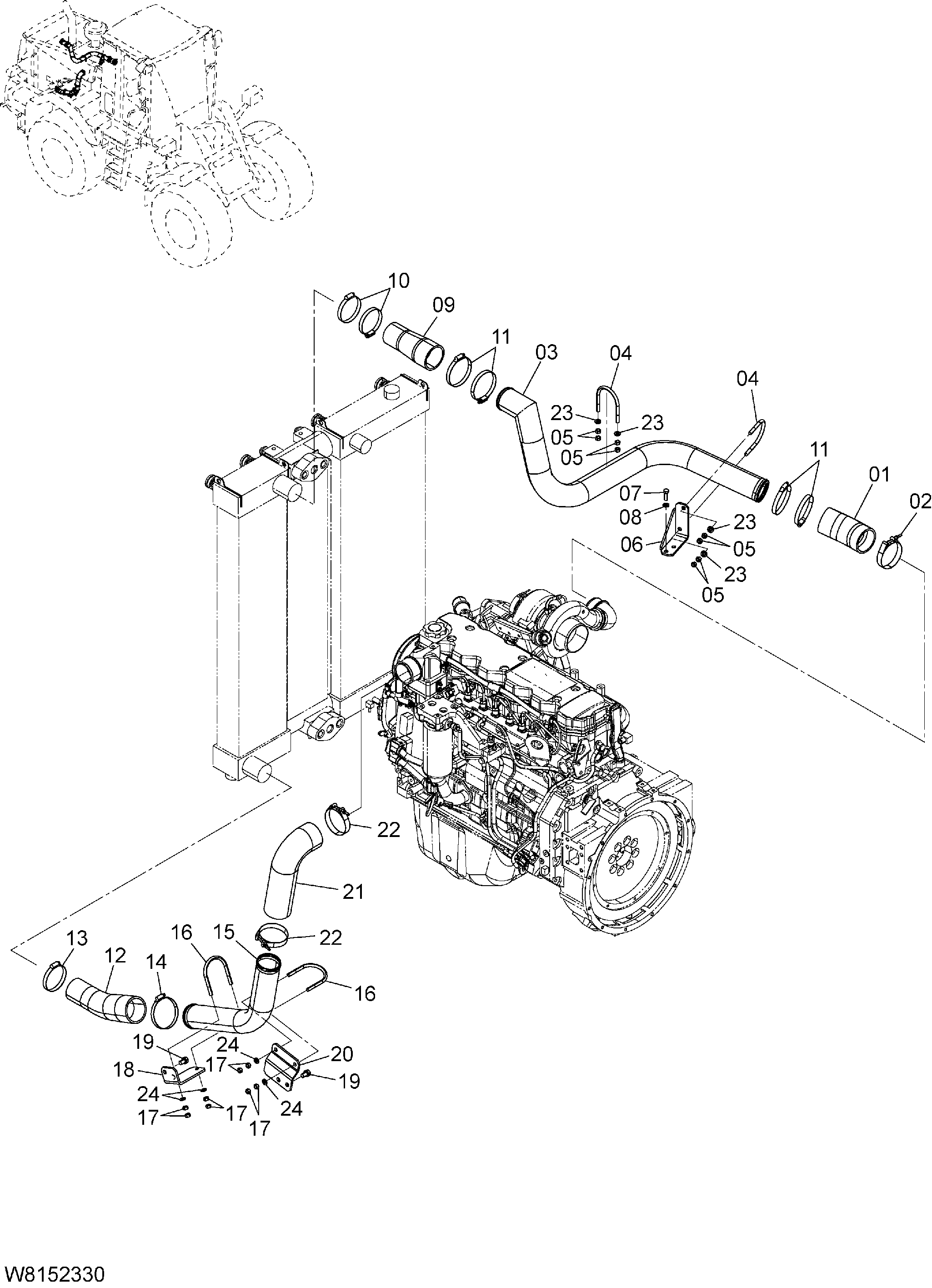

Заводская схема «Впускной, выпускной трубопроводы» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263F2-32071 | Шланг | 1 |
| 02 | HL4285237 | Хомут | 1 |
| 03 | 263F2-32351 | Трубка | 1 |
| 04 | 263F2-32181 | Болт U | 2 |
| 05 | 01401-00010 | Гайка | 8 |
| 06 | 263F2-32341 | Кронштейн | 1 |
| 07 | 01116-10030 | Болт | 2 |
| 08 | 02011-00010 | Шайба | 2 |
| 09 | 263F2-32361 | Шланг | 1 |
| 10 | 26607-63291 | Зажим шланг | 2 |
| 11 | 26607-63301 | Зажим | 4 |
| 12 | 263F2-32101 | Шланг | 1 |
| 13 | 26607-63291 | Зажим шланг | 1 |
| 14 | 26607-63301 | Зажим | 1 |
| 15 | 263F2-32161 | Трубка | 1 |
| 16 | 263F2-32181 | Болт U | 2 |
| 17 | 01401-00010 | Гайка | 8 |
| 18 | 263F2-32171 | Кронштейн | 1 |
| 19 | 01183-12020 | Болт | 4 |
| 20 | 263F2-32371 | Кронштейн | 1 |
| 21 | 263F2-32091 | Шланг | 1 |
| 22 | HL4285237 | Хомут | 2 |
| 23 | 02000-00010 | Шайба | 4 |
| 24 | 02000-00010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
