Охлаждение устройство — HITACHI ZW180

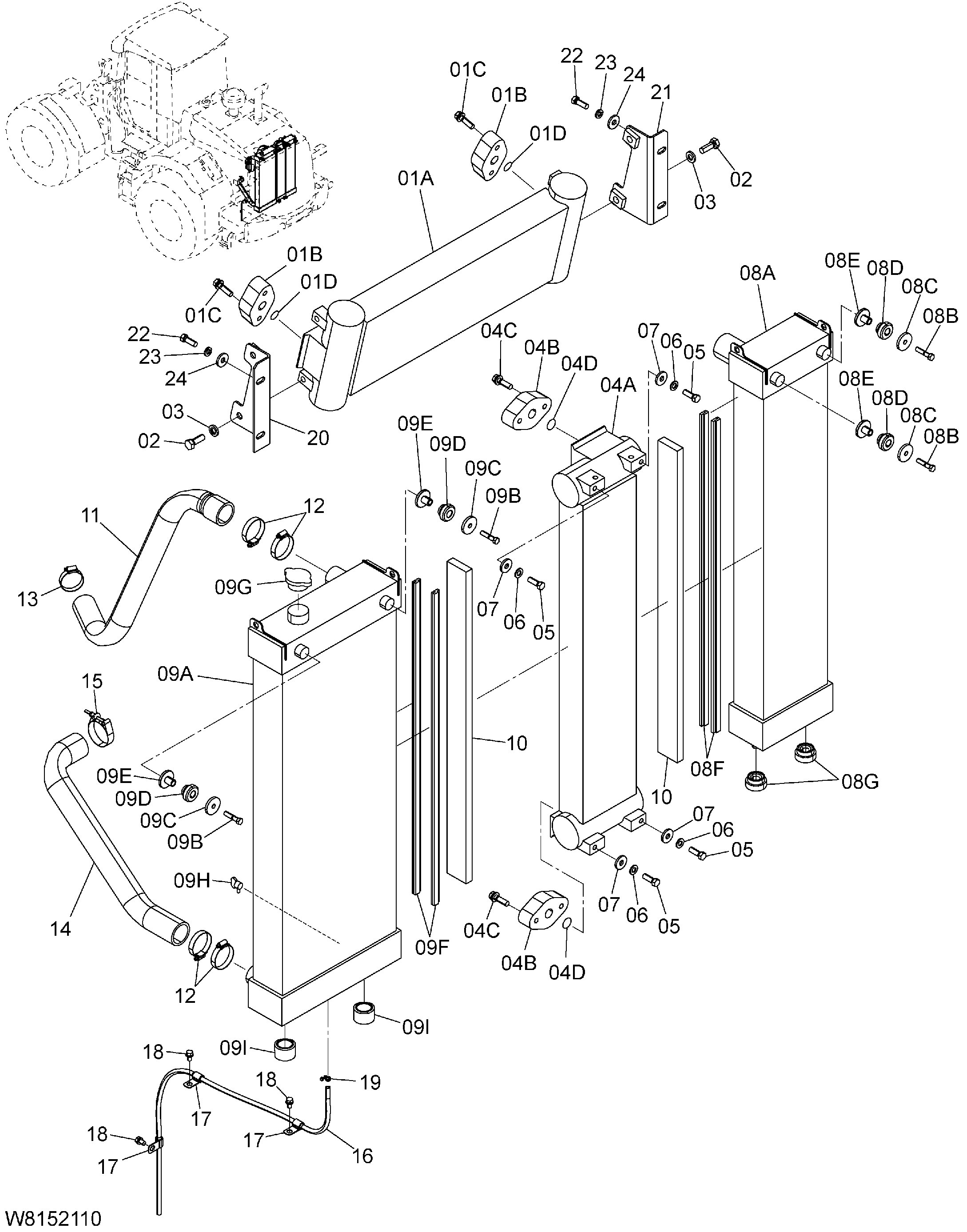

Заводская схема «Охлаждение устройство» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263F2-12041 | Масляный радиатор | 1 |
| 01B | 263F2-17051 | Фланец | 2 |
| 01C | 263F2-17061 | Болт | 4 |
| 01D | 263J2-17141 | Уплотнительное кольцо | 2 |
| 02 | 01116-14040 | Болт | 4 |
| 03 | 26197-92291 | Шайба | 4 |
| 04 | 263F2-12051 | T/C радиатор | 1 |
| 04B | 263F2-17051 | Фланец | 2 |
| 04C | 263F2-17061 | Болт | 4 |
| 04D | 263J2-17141 | Уплотнительное кольцо | 2 |
| 05 | 01116-12035 | Болт | 4 |
| 06 | 02000-00012 | Шайба | 4 |
| 07 | 26606-52711 | Шайба | 4 |
| 08 | 263F2-12061 | Интер радиатор | 1 |
| 08B | 263J2-17031 | Болт | 2 |
| 08C | 563G0-51971 | Шайба | 2 |
| 08D | 263J2-17051 | Амортизатор | 2 |
| 08E | 263J2-17061 | Втулка | 2 |
| 08F | 263F2-17021 | Манжета | 2 |
| 08G | 263J2-17071 | Амортизатор | 2 |
| 09 | 263F2-12221 | Радиатор | 1 |
| 09B | 263J2-17031 | Болт | 2 |
| 09C | 563G0-51971 | Шайба | 2 |
| 09D | 263J2-17051 | Амортизатор | 2 |
| 09E | 263J2-17061 | Втулка | 2 |
| 09F | 263F2-17021 | Манжета | 2 |
| 09G | 26192-17151 | Колпачок | 1 |
| 09H | 263F2-17031 | Кран | 1 |
| 09I | 263F2-17091 | Амортизатор | 2 |
| 10 | 263F2-12181 | Коврик соунд прооф | 2 |
| 11 | 263F2-12011 | Шланг радиатор | 1 |
| 12 | 24067-62331 | Зажим | 4 |
| 13 | 24067-62321 | Зажим | 1 |
| 14 | 263F2-12021 | Шланг радиатор | 1 |
| 15 | HL4285235 | Хомут | 1 |
| 16 | 04720-08110 | Шланг | 1 |
| 17 | 263G2-43251 | Хомут | 3 |
| 18 | 01183-10016 | Болт | 3 |
| 19 | 04911-00011 | Зажим | 1 |
| 20 | 263F2-12161 | Кронштейн(LH) | 1 |
| 21 | 263F2-12171 | Кронштейн(RH) | 1 |
| 22 | 01116-12035 | Болт | 4 |
| 23 | 02011-00012 | Шайба | 4 |
| 24 | 26096-42351 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
