Кабина(1)(SCB002) — HITACHI ZW180

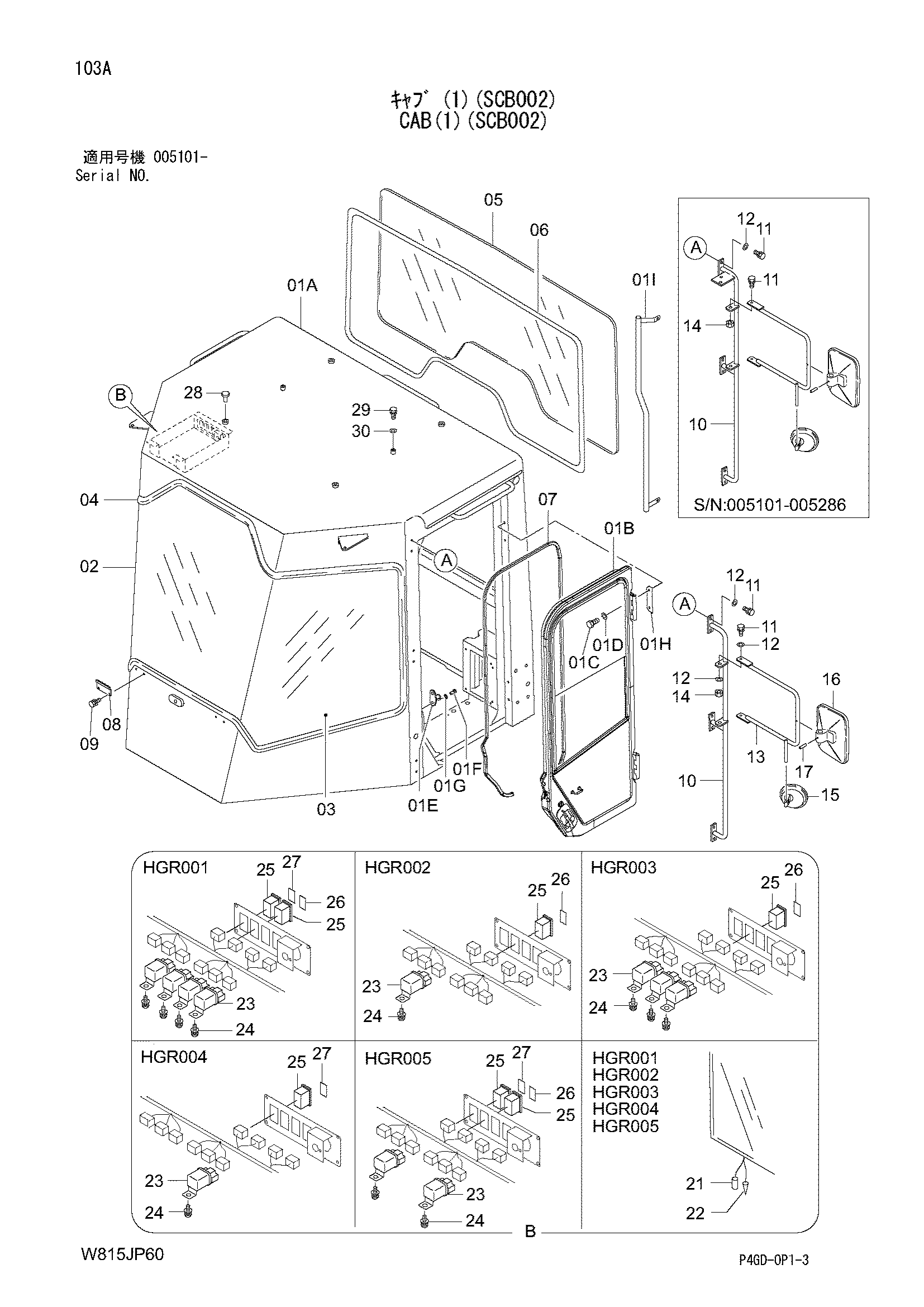

Заводская схема «Кабина(1)(SCB002)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563G6-70041 | Кабина в сборе | 1 |
| 01A | 563G6-70052 | Кабина | 1 |
| 01B | 263G6-74161 | Дверь LH | 1 |
| 01B | 263G6-74162 | Дверь LH | 1 |
| 01B | 563C0-63081 | Дверь LH | 1 |
| 01B | 263G6-74171 | Дверь RH | 1 |
| 01B | 263G6-74172 | Дверь RH | 1 |
| 01B | 563C0-63091 | Дверь RH | 1 |
| 01C | 01116-10020 | Болт | 8 |
| 01C | 01116-10030 | Болт | 8 |
| 01D | 02011-00010 | Шайба | 8 |
| 01E | 263G6-74461 | Ответная планка | 2 |
| 01E | 263G6-74401 | Ответная планка | 2 |
| 01F | 01300-08014 | Винт | 4 |
| 01G | 21946-73271 | Шайба | 4 |
| 01H | 563G6-73641 | Проставка | 4 |
| 01I | 563G6-73331 | Ханд направляющая | 1 |
| 02 | 563G6-72022 | Стекло передний | 1 |
| 02 | 563G6-72012 | Отопитель стекло передний | 1 |
| 03 | 563G6-72051 | Стекло передний боковой RH | 1 |
| 03 | 563G6-72031 | Отопитель стекло передний боковой RH | 1 |
| 03 | 563G6-72051 | Стекло передний боковой LH | 1 |
| 03 | 563G6-72041 | Отопитель стекло передний боковой RH | 1 |
| 04 | 563G6-72921 | Резиновый передний | 1 |
| 05 | 563G6-72071 | Стекло задний | 1 |
| 05 | 563G6-72061 | Отопитель стекло задний | 1 |
| 06 | 563G6-72931 | Резиновый задний | 1 |
| 07 | 563G6-72811 | Моле | 2 |
| 08 | 28846-72151 | Пластина | 4 |
| 09 | 01183-06016 | Болт с шайбой | 8 |
| 10 | 563E6-72051 | Ханд направляющая LH | 1 |
| 10 | 563E6-72052 | Ханд направляющая LH | 1 |
| 10 | 563E6-72061 | Ханд направляющая RH | 1 |
| 10 | 563E6-72062 | Ханд направляющая RH | 1 |
| 11 | 01183-12025 | Болт с шайбой | 16 |
| 12 | 02000-00012 | Шайба | 12 |
| 12 | 02000-00012 | Шайба | 20 |
| 13 | 563G6-73291 | Стойка LH | 1 |
| 13 | 563G6-73301 | Стойка RH | 1 |
| 14 | 01401-00012 | Гайка | 4 |
| 15 | 21779-52321 | Зеркало | 1 |
| 16 | 26816-52511 | Зеркало задний | 2 |
| 17 | 02270-06030 | Пружина палец | 2 |
| 21 | 22622-42501 | Рекептакле(HGR001) | 4 |
| 21 | 22622-42501 | Рекептакле | 1 |
| 21 | 22622-42501 | Рекептакле(HGR003) | 3 |
| 21 | 22622-42501 | Рекептакле(HGR005) | 2 |
| 22 | 22622-42661 | Клемма(HGR001) | 4 |
| 22 | 22622-42661 | Клемма | 1 |
| 22 | 22622-42661 | Клемма(HGR003) | 3 |
| 22 | 22622-42661 | Клемма(HGR005) | 2 |
| 23 | HL4414207 | Реле(HGR001) | 4 |
| 23 | HL4414207 | Реле(HGR002, HGR004) | 1 |
| 23 | HL4414207 | Реле(HGR003) | 3 |
| 23 | HL4414207 | Реле(HGR005) | 2 |
| 24 | 01033-05016 | Винт с шайбой(HGR001) | 4 |
| 24 | 01033-05016 | Винт с шайбой | 1 |
| 24 | 01033-05016 | Винт с шайбой(HGR003) | 3 |
| 24 | 01033-05016 | Винт с шайбой(HGR005) | 2 |
| 25 | 263G2-43622 | Выключатель(HGR001, HGR005) | 2 |
| 25 | 263G2-43592 | Выключатель(HGR001, HGR005) | 2 |
| 25 | 263G2-43622 | Выключатель | 1 |
| 25 | 263G2-43592 | Выключатель | 1 |
| 26 | 563G6-73391 | Наклейка | 1 |
| 27 | 563G6-73401 | Наклейка | 1 |
| 28 | 26426-78241 | Колпачок | 4 |
| 29 | 01183-10020 | Болт с шайбой | 2 |
| 30 | 02000-00010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
