Тормоз трубопроводы — HITACHI ZW180

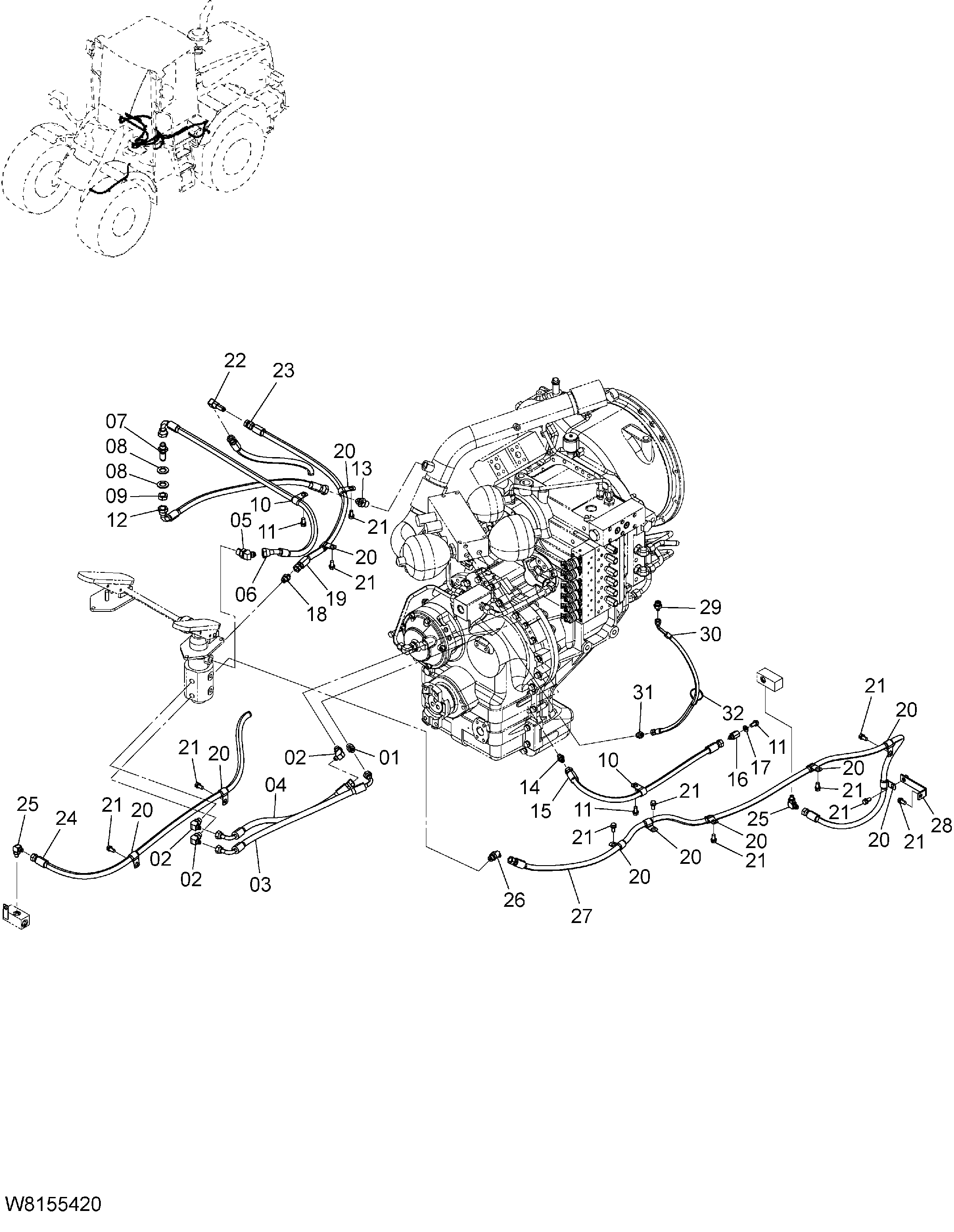

Заводская схема «Тормоз трубопроводы» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	HLA852133	Адаптер S	1
01A	03320-00140	Уплотнительное кольцо	1
02	HLA852333	Угловой штуцер S	3
02A	03320-00110	Уплотнительное кольцо	1
03	263G5-42231	Шланг	1
04	263G5-42241	Шланг	1
05	HLA852244	Угловой штуцер S	1
05A	03320-00180	Уплотнительное кольцо	1
06	263G5-42651	Шланг	1
07	263G5-42201	Адаптер S	1
08	02000-00020	Шайба	2
09	HL4465189	Гайка	1
10	263G2-43281	Хомут	2
11	01183-10020	Болт	3
12	263F5-42061	Шланг	1
13	HLA852144	Адаптер S	1
13A	03320-00180	Уплотнительное кольцо	1
14	HLA852123	Адаптер S	1
14A	03320-00110	Уплотнительное кольцо	1
15	263F5-42071	Шланг	1
16	HL4444381	Пробка	1
17	02000-00010	Шайба	1
18	HLA852133	Адаптер S	1
18A	03320-00140	Уплотнительное кольцо	1
19	263G5-42151	Шланг	1
20	263G2-43281	Хомут	10
21	01183-10020	Болт	11
22	HL4285863	Угловой штуцер	1
23	HL4202531	Гайка	1
24	263G5-42161	Шланг	1
25	HLA852323	Угловой штуцер S	2
25A	03320-00110	Уплотнительное кольцо	1
26	HLA852233	Угловой штуцер S	1
26A	03320-00140	Уплотнительное кольцо	1
27	263G5-42221	Шланг	1
28	263G5-40061	Кронштейн	1
29	263F5-42051	Адаптер	1
29A	03320-00140	Уплотнительное кольцо	1
30	263F5-42081	Шланг	1
31	HLA852122	Адаптер S	1
31A	03320-00110	Уплотнительное кольцо	1
32	HL4441695	Зажим лента	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
