Клапан основной (5SP) (2/2) — HITACHI ZW180

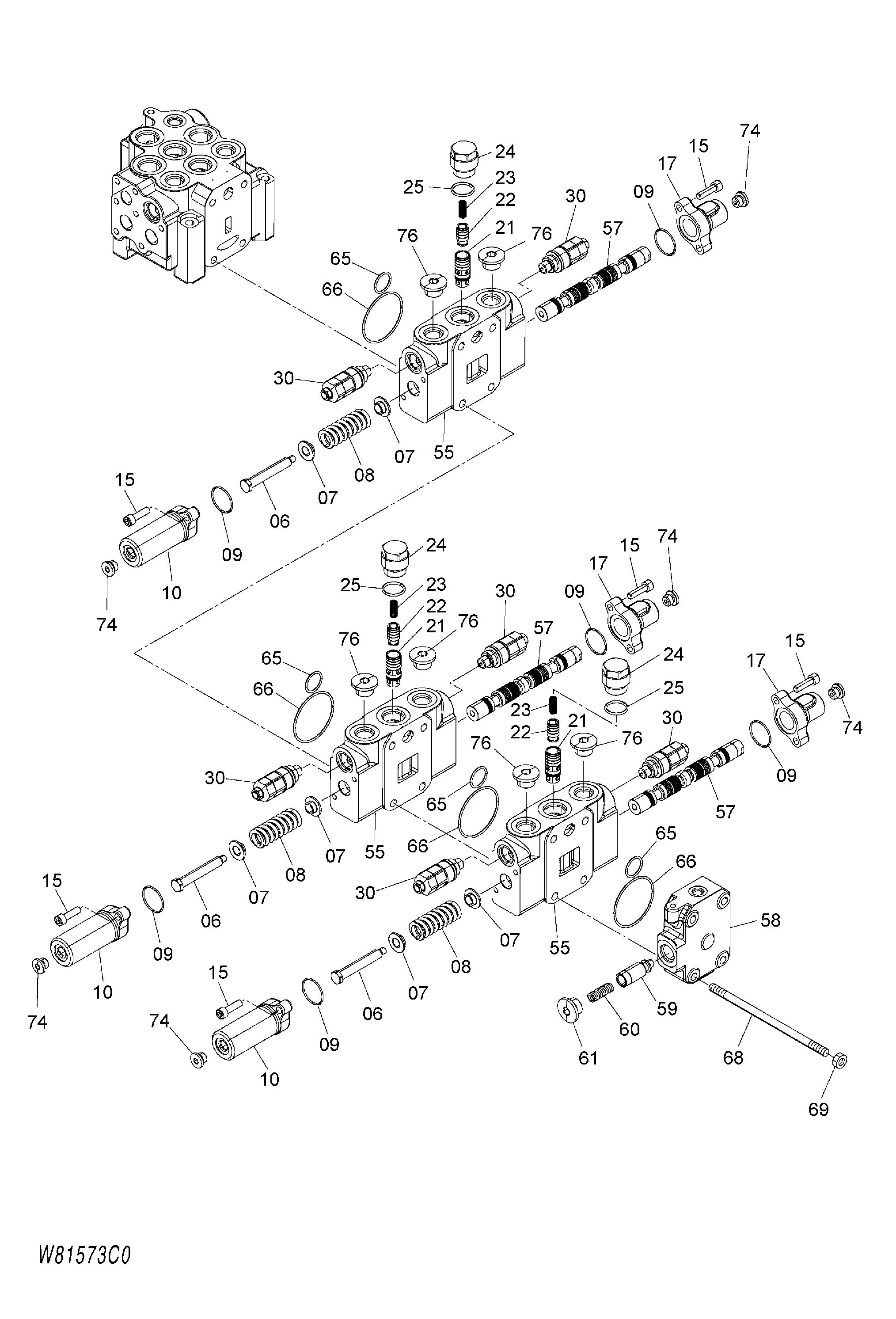

Заводская схема «Клапан основной (5SP) (2/2)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263F7-32061 | Клапан основной (5SP) | 1 | |
| 06 | 263G7-37021 | Болт | 3 |
| 07 | 263G7-37031 | Седло пружины | 6 |
| 08 | 263G7-37041 | Пружина сжатия | 3 |
| 09 | 263G7-37051 | Уплотнительное кольцо | 6 |
| 10 | 263G7-37061 | Корпус пилотный | 3 |
| 15 | 01171-10035 | Болт с внутренним шестигранником | 12 |
| 17 | 263G7-37101 | Корпус пилотный | 3 |
| 21 | 263G7-37131 | Тарельчатый клапан | 3 |
| 22 | 263G7-37141 | Тарельчатый клапан | 3 |
| 23 | 263G7-37151 | Пружина сжатия | 3 |
| 24 | 263G7-37161 | Пробка | 3 |
| 25 | 03320-00290 | Уплотнительное кольцо | 3 |
| 30 | 263G7-37231 | Предохранительный клапан | 6 |
| 58 | 263G7-37311 | Пластина концевой | 1 |
| 59 | 263G7-37321 | Тарельчатый клапан | 1 |
| 60 | 263G7-37331 | Пружина сжатия | 1 |
| 61 | 263G7-37341 | Пробка | 1 |
| 61A | 03320-00240 | Уплотнительное кольцо | 1 |
| 65 | 03350-00300 | Уплотнительное кольцо | 4 |
| 66 | 03350-00800 | Уплотнительное кольцо | 4 |
| 68 | 263G7-38202 | Болт шпилька | 4 |
| 69 | 263G7-38203 | Гайка | 4 |
| 74 | 263G7-17371 | Пробка | 6 |
| 74A | 03320-00140 | Уплотнительное кольцо | 1 |
| 76 | 263G7-37341 | Пробка | 6 |
| 76A | 03320-00240 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
