Тормоз система — HITACHI ZW180

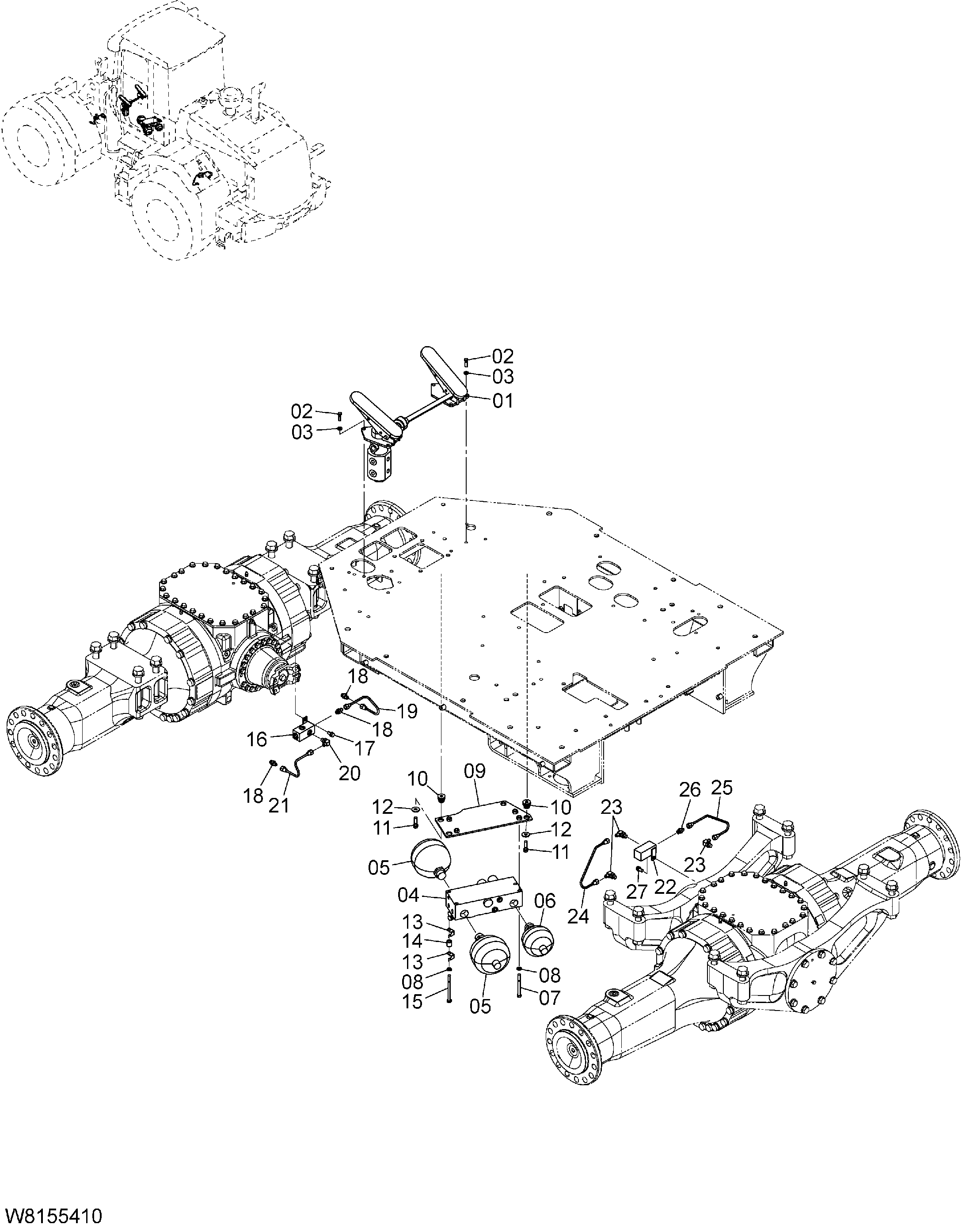

Заводская схема «Тормоз система» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G5-42013 замена: 263G5-42014 | Клапан тормоз | 1 |
| 01 | 263G5-42014 замена: 263F5-42091 | Клапан тормоз | 1 |
| 01 | 263F5-42091 | Клапан тормоз | 1 |
| 02 | 01106-08030 | Болт | 6 |
| 03 | 26487-62111 | Шайба | 6 |
| 04 | 263G5-42023 замена: 263G5-42741 | Клапан кхарге | 1 |
| 04 | 263G5-42741 | Клапан кхарге | 1 |
| 05 | 263G5-42031 | Гидроаккумулятор | 2 |
| 06 | 263G5-42041 | Гидроаккумулятор | 1 |
| 07 | 01110-10100 | Болт | 3 |
| 08 | 02010-00010 | Шайба | 4 |
| 09 | 263G5-40121 | Кронштейн | 1 |
| 10 | 26407-32001 | Резиновый крепление | 4 |
| 11 | 01183-10040 | Болт | 4 |
| 12 | 26606-52721 | Шайба | 4 |
| 13 | HL4257159 | Кронштейн | 2 |
| 14 | 26555-42141 | Втулка | 1 |
| 15 | 01110-10120 | Болт | 1 |
| 16 | 263G5-40231 | Блок | 1 |
| 17 | 01183-10020 | Болт | 1 |
| 18 | 26385-42021 | Ниппель | 3 |
| 18A | 03320-00110 | Уплотнительное кольцо | 1 |
| 19 | 263F5-42001 | Трубка | 1 |
| 20 | 26385-42951 | Угловой штуцер | 1 |
| 20A | 03320-00110 | Уплотнительное кольцо | 1 |
| 21 | 263F5-42011 | Трубка | 1 |
| 22 | 263G5-40221 | Блок | 1 |
| 23 | 26385-42951 | Угловой штуцер | 3 |
| 23A | 03320-00110 | Уплотнительное кольцо | 1 |
| 24 | 263F5-42031 | Трубка | 1 |
| 25 | 263F5-42041 | Трубка | 1 |
| 26 | 26385-42021 | Ниппель | 1 |
| 26A | 03320-00110 | Уплотнительное кольцо | 1 |
| 27 | 01183-10020 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
