Клапан в сборе — HITACHI ZW180

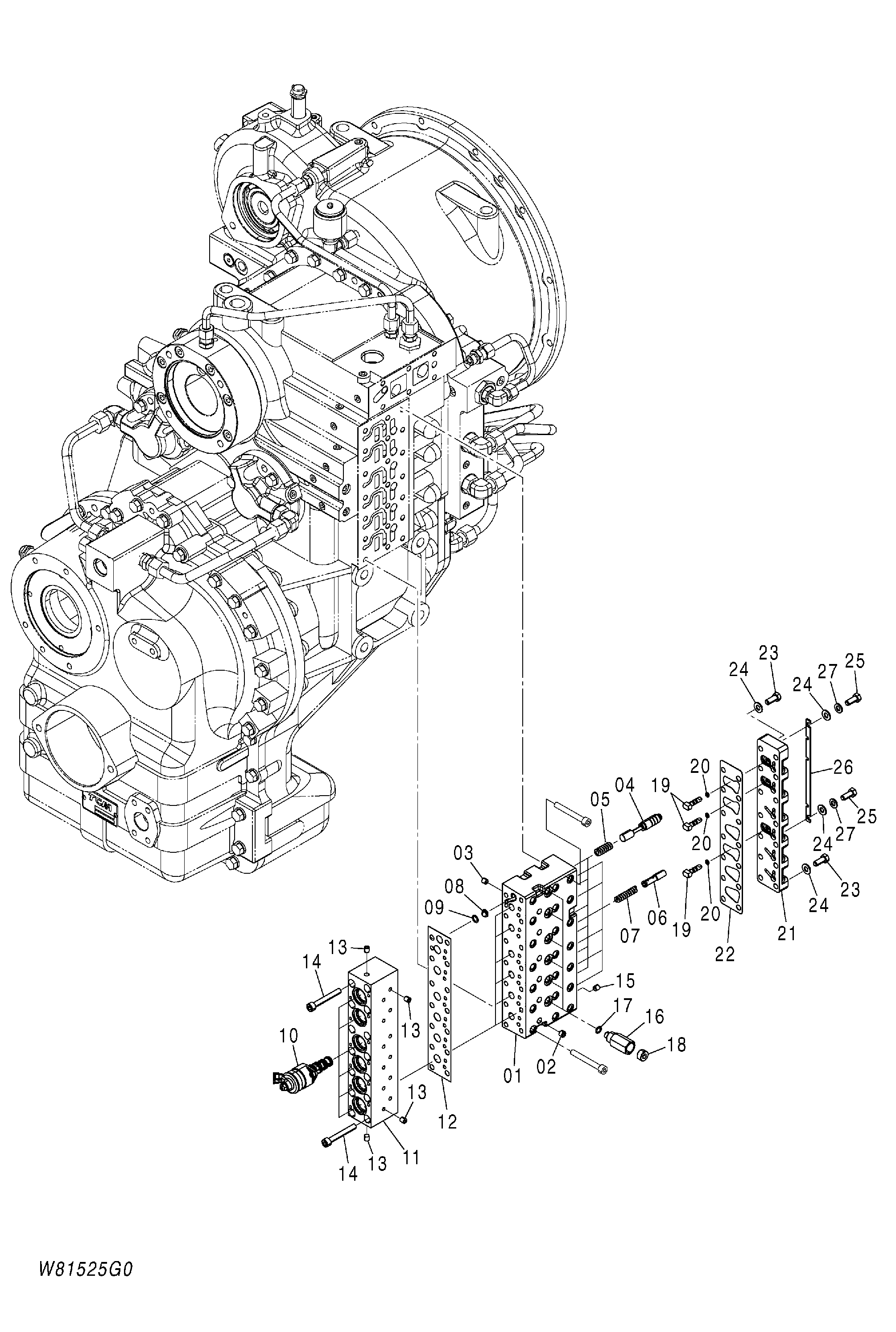

Заводская схема «Клапан в сборе» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163F2-50311 | Клапан в сборе | 1 | |
| 02 | 14813-82331 | Пробка | 6 |
| 03 | 16432-53291 | Дроссель | 6 |
| 05 | 163J2-54441 | Пружина | 6 |
| 06 | 163J2-54121 | Поршень | 6 |
| 07 | 163J2-54451 | Пружина | 6 |
| 08 | 163J2-54891 | Фильтр | 1 |
| 09 | 03300-00090 | Уплотнительное кольцо | 1 |
| 10 | 163J2-52891 | SOL. клапан в сборе | 6 |
| 12 | 163F2-53041 | Прокладка | 1 |
| 13 | 16312-52371 | Пробка | 14 |
| 14 | 01172-08060 | Болт | 14 |
| 15 | 16432-53241 | Дроссель | 6 |
| 16 | 163G2-52341 | Разъём | 6 |
| 17 | 03300-00080 | Уплотнительное кольцо | 6 |
| 18 | 14813-82351 | Пробка | 6 |
| 19 | 163G2-52351 замена: 163G2-52841 | Шток | 3 |
| 19 | 163G2-52841 | Шток | 3 |
| 20 | 03300-00040 | Уплотнительное кольцо | 3 |
| 21 | 163G2-52402 | Крышка клапан | 1 |
| 22 | 163G2-52391 | Прокладка | 1 |
| 23 | 01100-08030 | Болт | 14 |
| 24 | 02000-00008 | Шайба | 16 |
| 25 | 01100-08016 | Болт | 2 |
| 26 | 163G2-52411 | Пластина | 1 |
| 27 | 02010-00008 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
