Кхарге трубопроводы — HITACHI ZW180

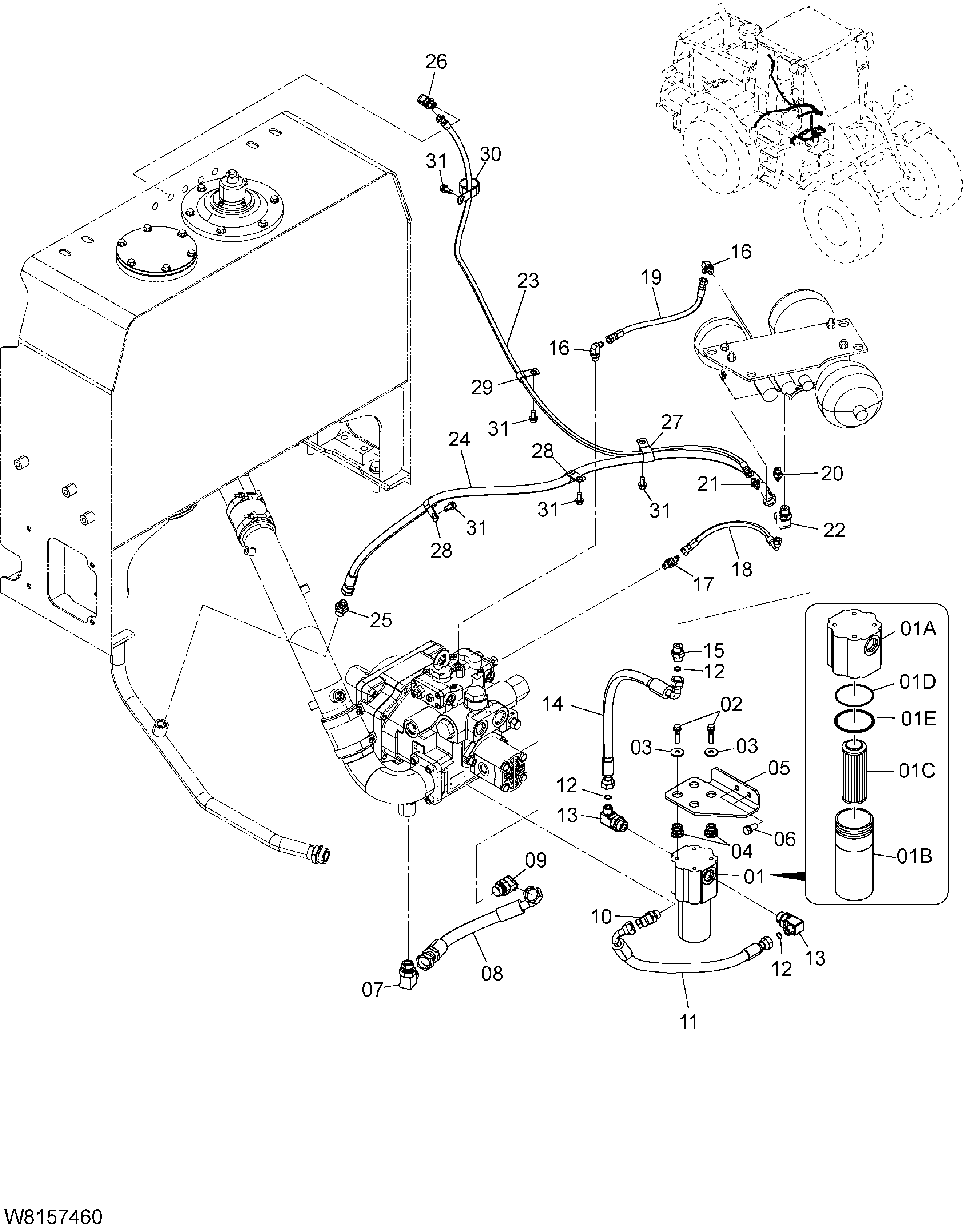

Заводская схема «Кхарге трубопроводы» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26557-42461 | Фильтр в сборе | 1 |
| 01A | 26557-42481 | Головка | 1 |
| 01B | 26557-42491 | Корпус | 1 |
| 01C | 26557-42471 | Элемент фильтр | 1 |
| 01D | 03350-00650 | Уплотнительное кольцо | 1 |
| 01E | 26557-42511 | Кольцо задний UP | 1 |
| 02 | 01183-10040 | Болт | 4 |
| 03 | 26606-52721 | Шайба | 4 |
| 04 | 26407-32001 | Резиновый крепление | 4 |
| 05 | 263G7-42521 | Кронштейн | 1 |
| 06 | 01183-12025 | Болт | 2 |
| 07 | HLA852366 | Угловой штуцер S | 1 |
| 07A | 03320-00240 | Уплотнительное кольцо | 1 |
| 08 | 263H7-42251 | Шланг | 1 |
| 08 | 263G7-44141 | Шланг | 1 |
| 09 | HLA852266 | Угловой штуцер S | 1 |
| 09A | 03320-00240 | Уплотнительное кольцо | 1 |
| 10 | HLA853244 | Угловой штуцер S | 1 |
| 10A | 03320-00180 | Уплотнительное кольцо | 1 |
| 11 | 263F7-42071 | Шланг | 1 |
| 12 | HL4138938 | Уплотнительное кольцо | 4 |
| 13 | HLA853364 | Угловой штуцер S | 2 |
| 13A | 03320-00240 | Уплотнительное кольцо | 1 |
| 14 | 263F7-42181 | Шланг | 1 |
| 15 | HLA853144 | Адаптер S | 1 |
| 15A | 03320-00180 | Уплотнительное кольцо | 1 |
| 16 | HLA852322 | Угловой штуцер S | 2 |
| 16A | 03320-00110 | Уплотнительное кольцо | 1 |
| 17 | HLA852222 | Угловой штуцер S | 1 |
| 17A | 03320-00110 | Уплотнительное кольцо | 1 |
| 18 | 263F7-42061 | Шланг | 1 |
| 19 | 263F7-42131 | Шланг | 1 |
| 20 | HLA852122 | Адаптер S | 1 |
| 20A | 03320-00110 | Уплотнительное кольцо | 1 |
| 21 | HLA852122 | Адаптер S | 1 |
| 21A | 03320-00110 | Уплотнительное кольцо | 1 |
| 22 | HLA852344 | Угловой штуцер S | 1 |
| 22A | 03320-00180 | Уплотнительное кольцо | 1 |
| 23 | 263G7-43761 | Шланг | 1 |
| 24 | 263F7-42141 | Шланг | 1 |
| 25 | HA852144 | Адаптер S | 1 |
| 25A | 03320-00180 | Уплотнительное кольцо | 1 |
| 26 | HLA852332 | Угловой штуцер S | 1 |
| 26A | 03320-00110 | Уплотнительное кольцо | 1 |
| 27 | 263G2-43431 | Хомут | 1 |
| 28 | 263G2-43291 | Хомут | 2 |
| 29 | 263G2-43251 | Хомут | 1 |
| 30 | 263G2-43351 | Хомут | 1 |
| 31 | 01183-10020 | Болт | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
