Скальный ковш (с навесной зуб) 2.2m3 [6CF, HCF, HEF] (RB3220) — HITACHI ZW180

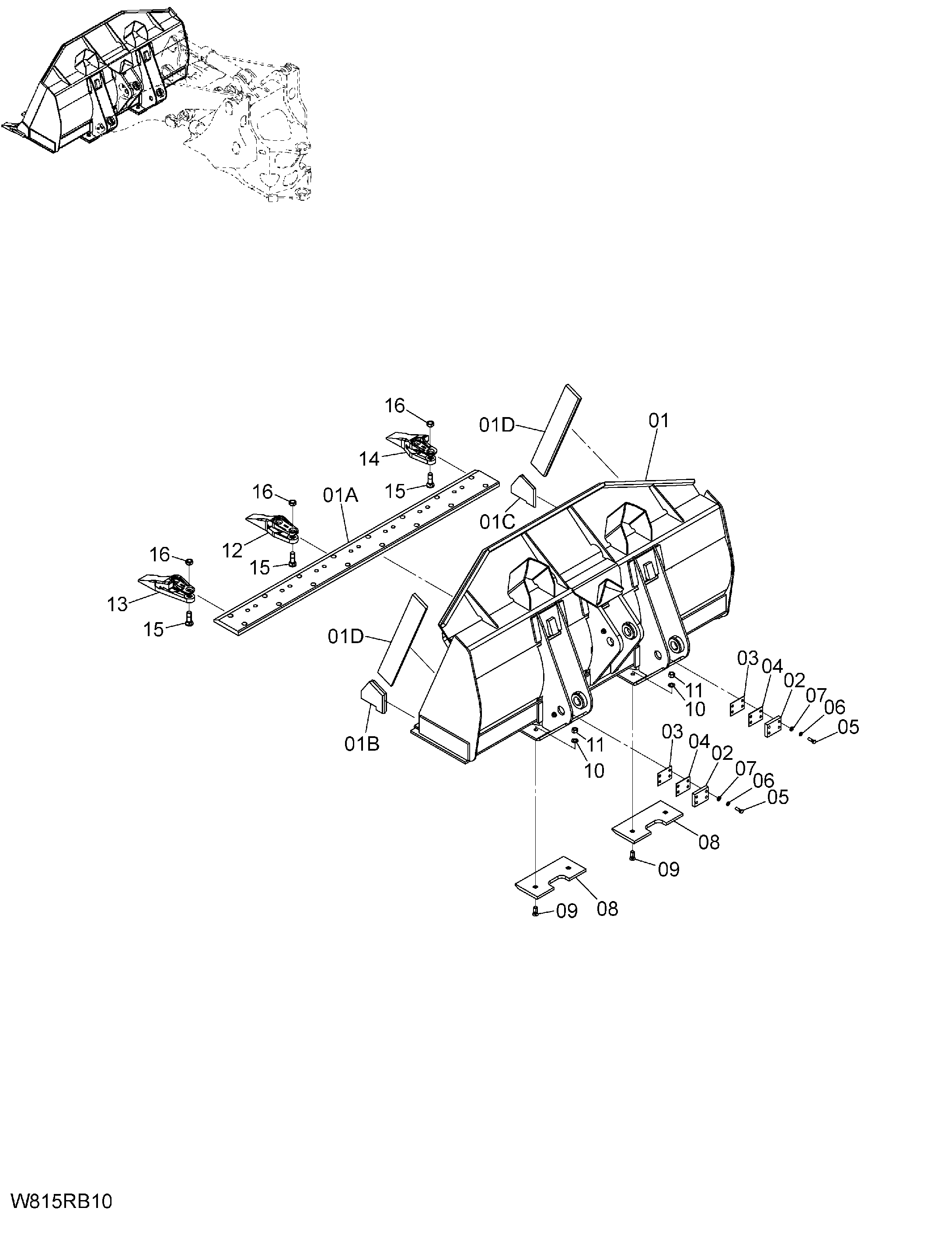

Заводская схема «Скальный ковш (с навесной зуб) 2.2m3 [6CF, HCF, HEF] (RB3220)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Скальный ковш (с навесной зуб) 2.2m3 [6CF, HCF, HEF] (RB3220) HITACHI ZW180](/catalog-drawings/0a/0a7fc335-8118-4c9b-81e5-a969a13d6f52.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F8-80251 | Ковш в сборе | 1 | |
| 01 | 563F8-80271 | Ковш | 1 |
| 01A | 56750-51461 | Кромка режущий | 1 |
| 01B | 56600-52592 | Кромка корнер-лх | 1 |
| 01C | 56600-52582 | Кромка корнер-рх | 1 |
| 01D | 56500-53882 | Кромка боковой | 2 |
| 02 | 26568-82141 | Ограничитель | 2 |
| 03 | 26568-82161 | Регулировочная шайба 2.3mm | 2 |
| 04 | 26568-82171 | Регулировочная шайба 3.2mm | 2 |
| 05 | 01116-16050 | Болт | 8 |
| 06 | 02011-00016 | Шайба | 8 |
| 07 | 190A3-02051 | Шайба | 8 |
| 08 | 56600-67771 | Пластина веар | 2 |
| 09 | 56430-51061 | Болт | 4 |
| 10 | 56600-51471 | Шайба | 4 |
| 11 | 56600-54751 | Гайка | 4 |
| 12 | 56600-51382 | Ковш зуб | 6 |
| 13 | 56600-51492 | Ковш зуб(LH) | 1 |
| 14 | 56600-51482 | Ковш зуб(RH) | 1 |
| 15 | 56700-50661 | Болт | 16 |
| 16 | 56600-51351 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
