Основные гидролинии (2) [6CF, H3F, HCF, HEF] — HITACHI ZW180

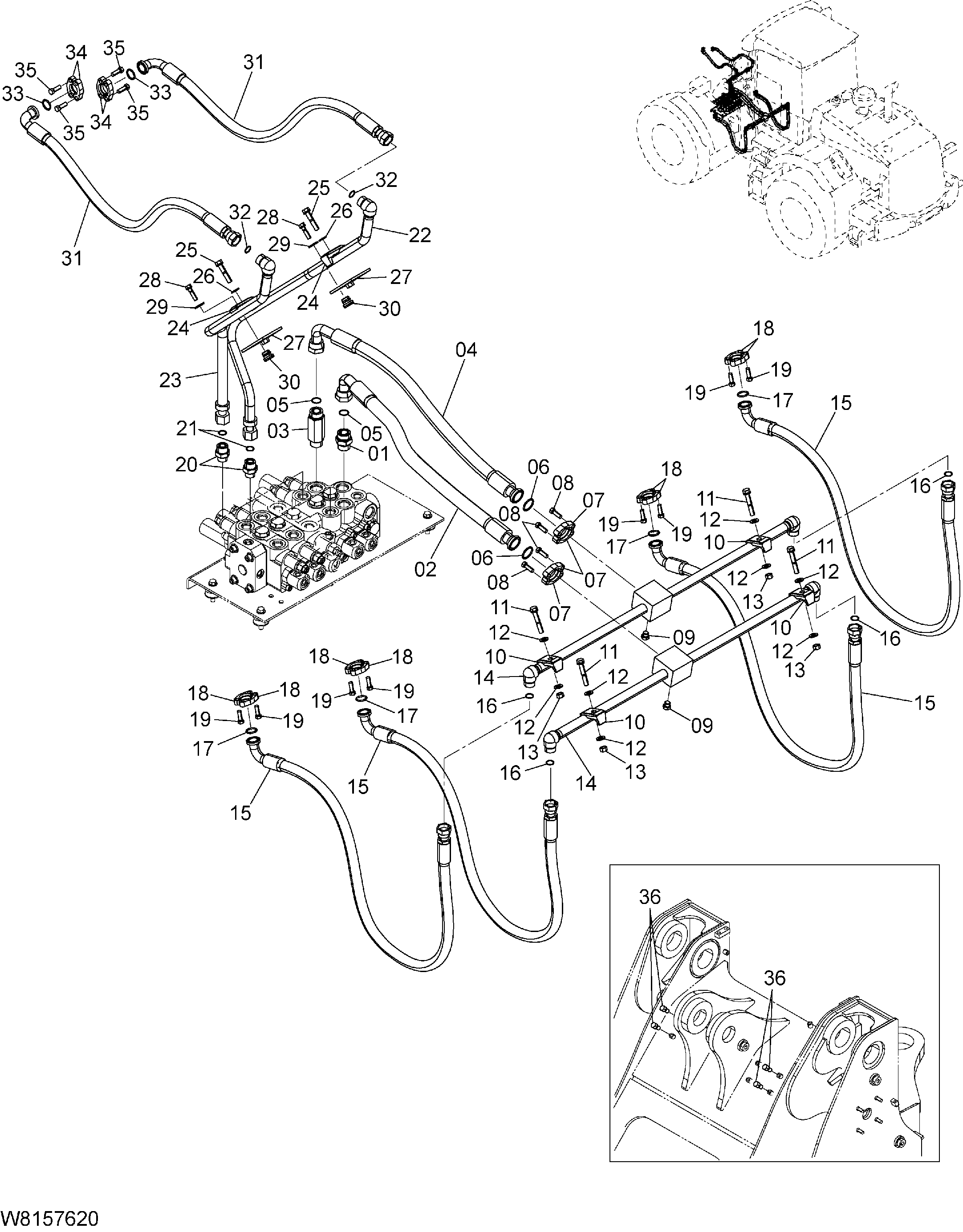

Заводская схема «Основные гидролинии (2) [6CF, H3F, HCF, HEF]» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	HLA853188	Адаптер S	1
01A	03320-00290	Уплотнительное кольцо	1
02	263F7-62101	Шланг	1
03	HL4205141	Адаптер S	1
03A	03320-00290	Уплотнительное кольцо	1
04	263F7-62111	Шланг	1
05	HL4187328	Уплотнительное кольцо	2
06	26607-62631	Уплотнительное кольцо	2
07	26607-62571	Разрезной фланец	4
08	01116-10030	Болт	8
09	HLA885002	Пробка	2
09A	03320-00110	Уплотнительное кольцо	1
10	HL4190126	Хомут	4
11	01183-12070	Болт	4
12	02000-00012	Шайба	8
13	01401-00012	Гайка	4
14	263G7-60391	Трубка	2
15	263F7-62121	Шланг	4
16	HL4187308	Уплотнительное кольцо	4
17	26607-62621	Уплотнительное кольцо	4
18	26607-62561	Фланец разрезной	8
19	01116-10030	Болт	16
20	HLA853166	Адаптер S	2
20A	03320-00240	Уплотнительное кольцо	1
21	HL4187308	Уплотнительное кольцо	2
22	263F7-62071	Трубка	1
23	263F7-62061	Трубка	1
24	HL4190126	Хомут	2
25	01183-12060	Болт	2
26	02000-00012	Шайба	2
27	263G7-60431	Кронштейн	2
28	01183-10040	Болт	4
29	26606-52721	Шайба	4
30	26407-32001	Резиновый крепление	4
31	263F7-62131	Шланг	2
32	HL4187308	Уплотнительное кольцо	2
33	26607-62621	Уплотнительное кольцо	2
34	26607-62561	Фланец разрезной	4
35	01116-10030	Болт	8
36	01110-10016	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
