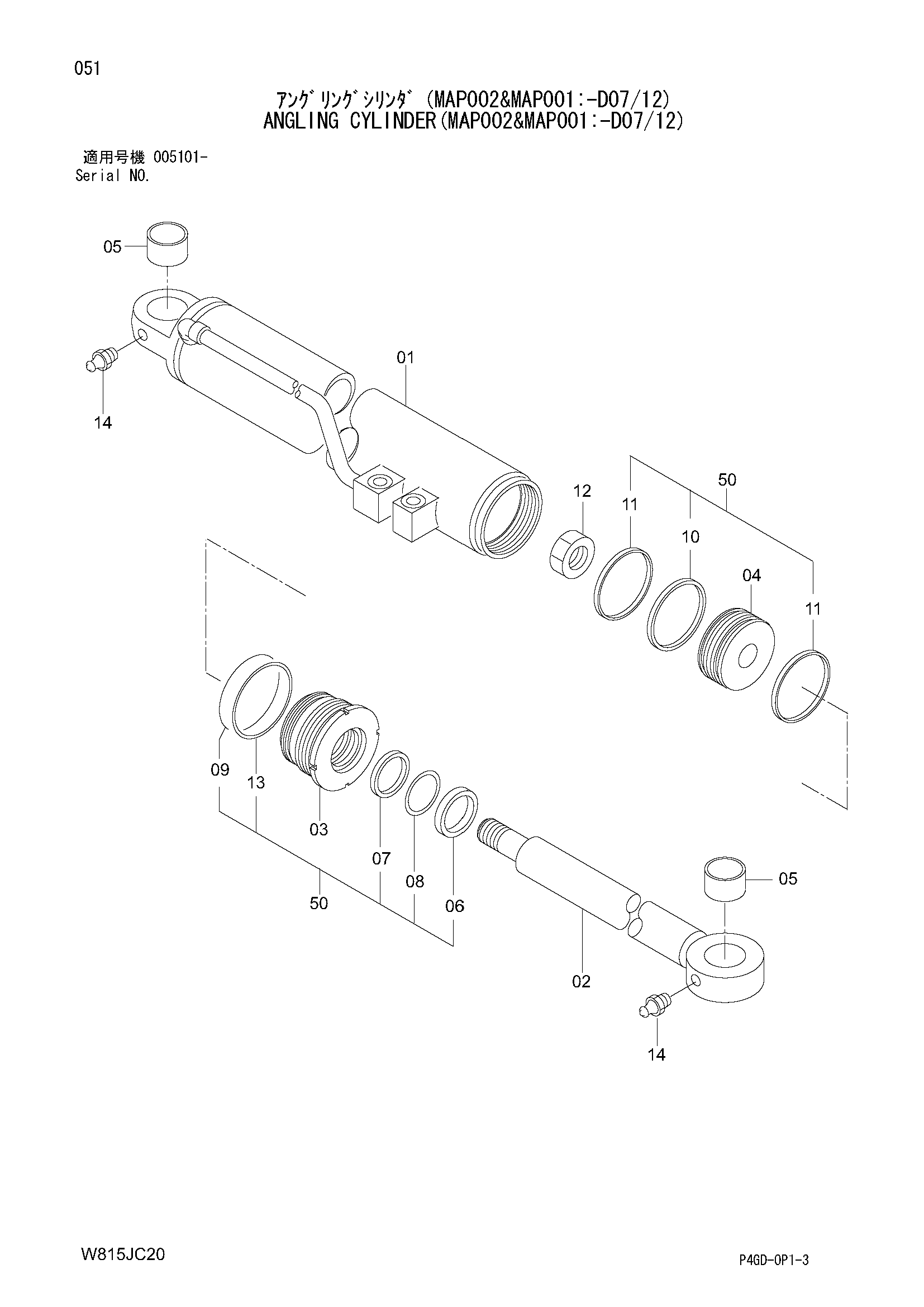

Поворотный гидроцилиндр(схема002 и схема001: -D07/12) — HITACHI ZW180
Заводская схема «Поворотный гидроцилиндр(схема002 и схема001: -D07/12)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F0-62001 | Гидроцилиндр в сборе | 2 | |
| 01 | 563G8-87581 | Гидроцилиндр | 1 |
| 02 | 563G8-87591 | Шток поршня | 1 |
| 03 | 563G8-87291 | Втулка, направляющая | 1 |
| 04 | 563G8-87301 | Поршень | 1 |
| 05 | 563G8-87601 | Втулка | 2 |
| 06 | 563G8-87321 | Пылезащитное уплотнение | 1 |
| 07 | 563G8-87331 | Манжета | 1 |
| 08 | 563G8-87341 | Кольцо буффер | 1 |
| 09 | 563G8-87351 | Уплотнительное кольцо | 1 |
| 10 | 563G8-87361 | Уплотнение поршень | 1 |
| 11 | 563G8-87371 | Износостойкое кольцо | 2 |
| 12 | 563G8-87381 | Гайка | 1 |
| 13 | 563G8-87411 | Кольцо задний UP | 1 |
| 14 | 04901-00100 | Пресс-маслёнка | 2 |
| 50 | 563G8-87421 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
