Кхарге трубопроводы (риде управление) (RID, OTC, OTC002) — HITACHI ZW180

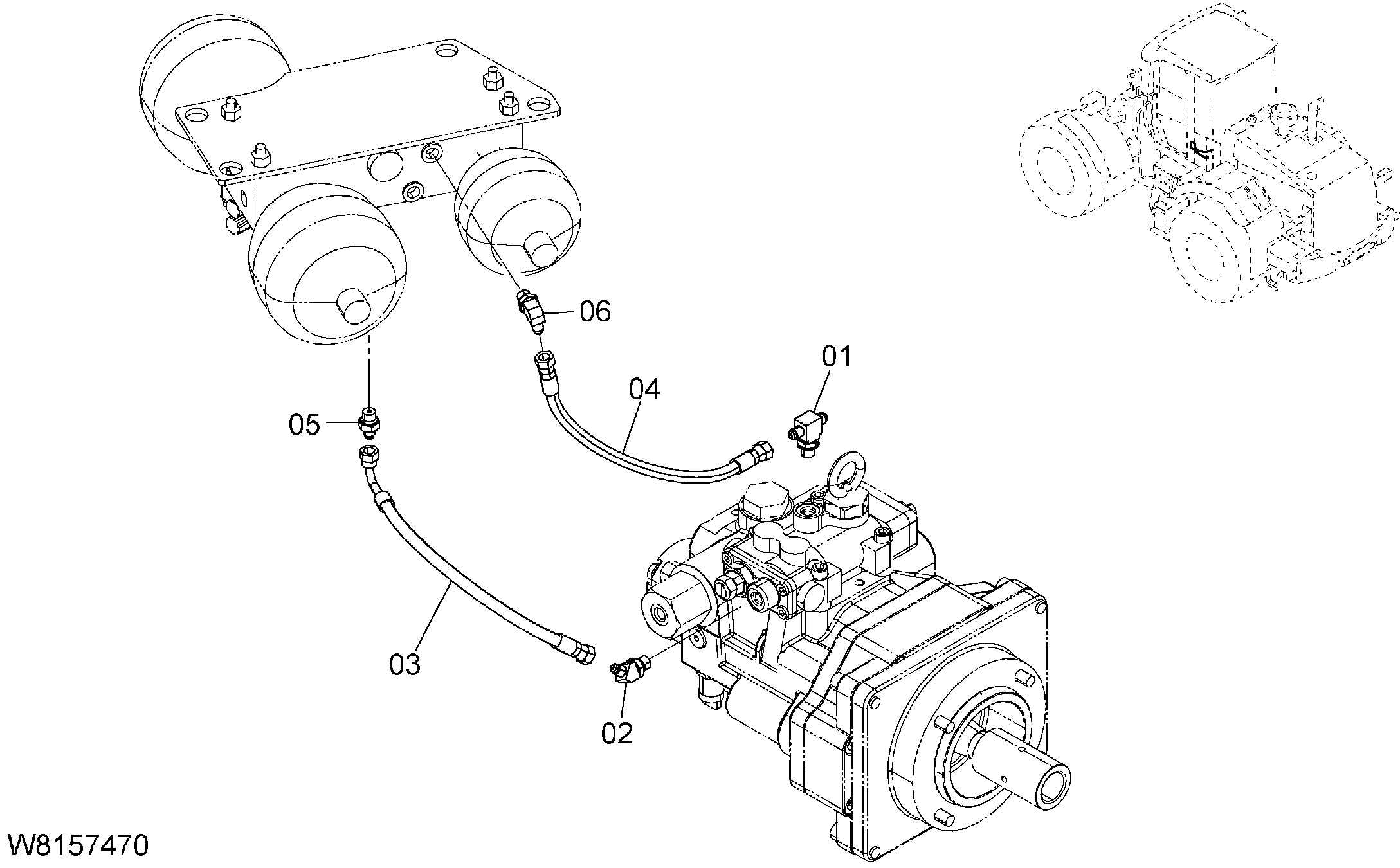

Заводская схема «Кхарге трубопроводы (риде управление) (RID, OTC, OTC002)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA852522 | Тройник | 1 |
| 01A | 03320-00110 | Уплотнительное кольцо | 1 |
| 02 | HLA852222 | Угловой штуцер S | 1 |
| 02A | 03320-00110 | Уплотнительное кольцо | 1 |
| 03 | 263F7-42061 | Шланг | 1 |
| 04 | 263F7-42131 | Шланг | 1 |
| 05 | HLA852122 | Адаптер | 1 |
| 05A | 03320-00110 | Уплотнительное кольцо | 1 |
| 06 | HLA852322 | Угловой штуцер S | 1 |
| 06A | 03320-00110 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
