Рулевое управление трубопроводы (2) — HITACHI ZW180

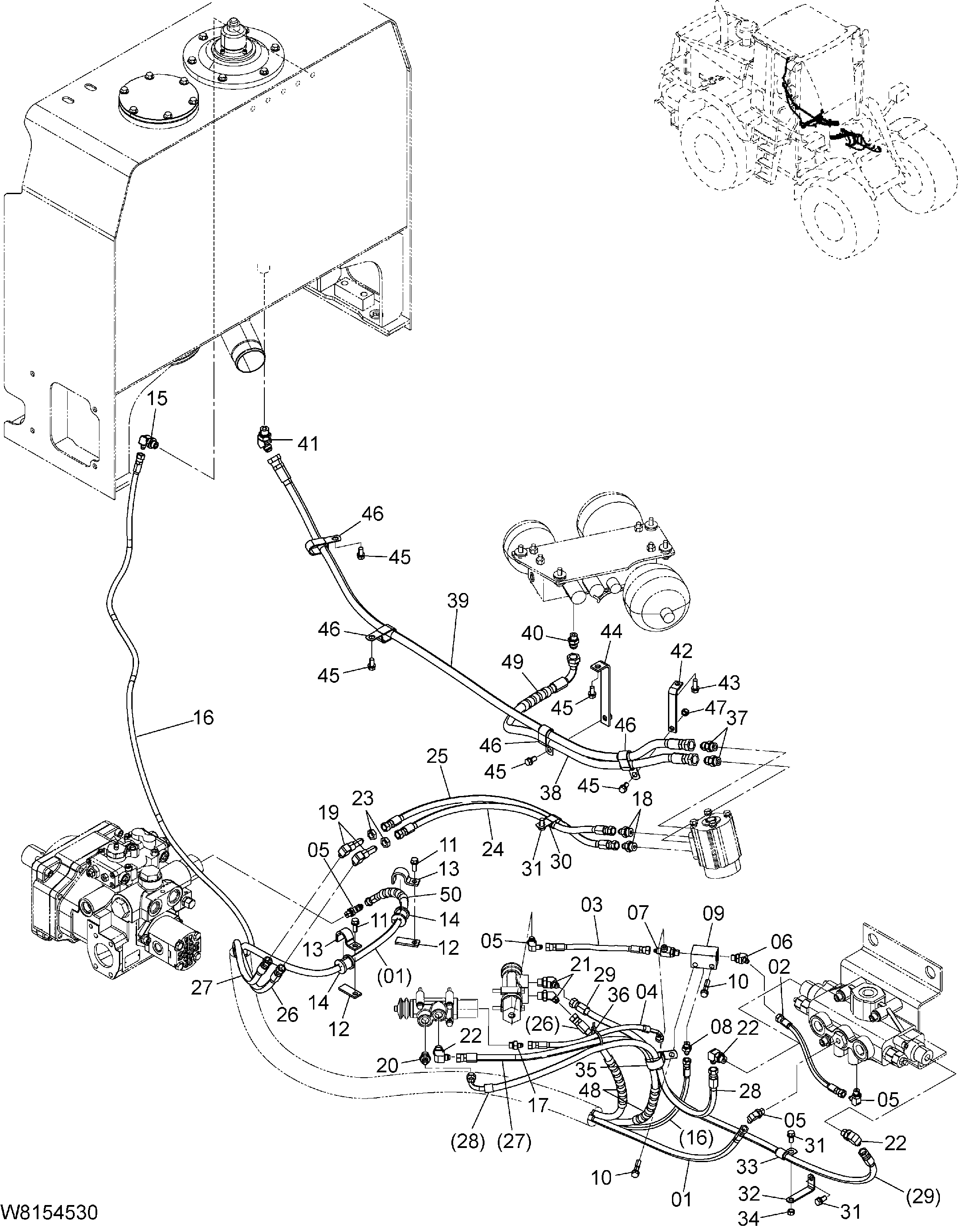

Заводская схема «Рулевое управление трубопроводы (2)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263F4-52171 | Шланг | 1 |
| 02 | 263F4-52351 | Шланг | 1 |
| 03 | 263F4-52121 | Шланг | 1 |
| 04 | 263F4-52131 | Шланг | 1 |
| 05 | HLA852322 | Угловой штуцер S | 4 |
| 05A | 03320-00110 | Уплотнительное кольцо | 1 |
| 06 | HLA852222 | Угловой штуцер S | 1 |
| 06A | 03320-00110 | Уплотнительное кольцо | 1 |
| 07 | HLA852422 | TEE S | 1 |
| 07A | 03320-00110 | Уплотнительное кольцо | 1 |
| 08 | HLA852122 | Адаптер S | 1 |
| 08A | 03320-00110 | Уплотнительное кольцо | 1 |
| 09 | 263G4-52131 | Блок | 1 |
| 10 | 01183-10050 | Болт | 2 |
| 11 | 01183-10025 | Болт | 2 |
| 12 | 263F4-52311 | Пластина | 2 |
| 13 | 263F4-52321 | Хомут | 2 |
| 14 | 263F4-52331 | Резиновая прокладка | 2 |
| 15 | HLA852332 | Угловой штуцер S | 1 |
| 15A | 03320-00110 | Уплотнительное кольцо | 1 |
| 16 | 263G4-52261 | Шланг | 1 |
| 17 | HLA852122 | Адаптер S | 1 |
| 17A | 03320-00110 | Уплотнительное кольцо | 1 |
| 18 | HL4209765 | Адаптер S | 2 |
| 18A | 16312-52951 | Уплотнительное кольцо | 1 |
| 19 | HL4285863 | Угловой штуцер | 2 |
| 20 | HLA852133 | Адаптер S | 1 |
| 20A | 03320-00110 | Уплотнительное кольцо | 1 |
| 21 | HLA852233 | Угловой штуцер S | 2 |
| 21A | 03320-00140 | Уплотнительное кольцо | 1 |
| 22 | HLA852333 | Угловой штуцер S | 3 |
| 22A | 03320-00140 | Уплотнительное кольцо | 1 |
| 23 | HL4202531 | Гайка | 2 |
| 24 | 263G4-52391 | Шланг | 1 |
| 25 | 263G4-52401 | Шланг | 1 |
| 26 | 263F4-52181 | Шланг | 1 |
| 27 | 263F4-52191 | Шланг | 1 |
| 28 | 263F4-52361 | Шланг | 1 |
| 29 | 263G7-43751 | Шланг | 1 |
| 30 | 263G2-43421 | Хомут | 1 |
| 31 | 01183-10020 | Болт | 3 |
| 32 | 26612-42081 | Кронштейн | 1 |
| 33 | 263G2-43271 | Хомут | 1 |
| 34 | 01401-00010 | Гайка | 1 |
| 35 | 263G2-43341 | Хомут | 1 |
| 36 | 04913-11200 | Инсхулокк | 1 |
| 37 | HL4236730 | Адаптер S | 2 |
| 37A | 16312-52951 | Уплотнительное кольцо | 1 |
| 38 | 263F4-52202 | Шланг | 1 |
| 39 | 263F4-52291 | Шланг | 1 |
| 40 | HLA852134 | Адаптер S | 1 |
| 40A | 03320-00140 | Уплотнительное кольцо | 1 |
| 41 | HLA852244 | Угловой штуцер S | 1 |
| 41A | 03320-00180 | Уплотнительное кольцо | 1 |
| 42 | 26826-72021 | Кронштейн | 1 |
| 43 | 01183-10025 | Болт | 1 |
| 44 | 263G4-50161 | Кронштейн | 1 |
| 45 | 01183-10020 | Болт | 5 |
| 46 | 263G2-43441 | Хомут | 4 |
| 47 | 01401-00010 | Гайка | 1 |
| 48 | 04760-12015 замена: 04760-12025 | Армор, пластиковый | 2 |
| 48 | 04760-12025 | Армор, пластиковый | 2 |
| 49 | 04760-15015 | Армор, пластиковый | 1 |
| 50 | 04760-12015 | Армор, пластиковый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
