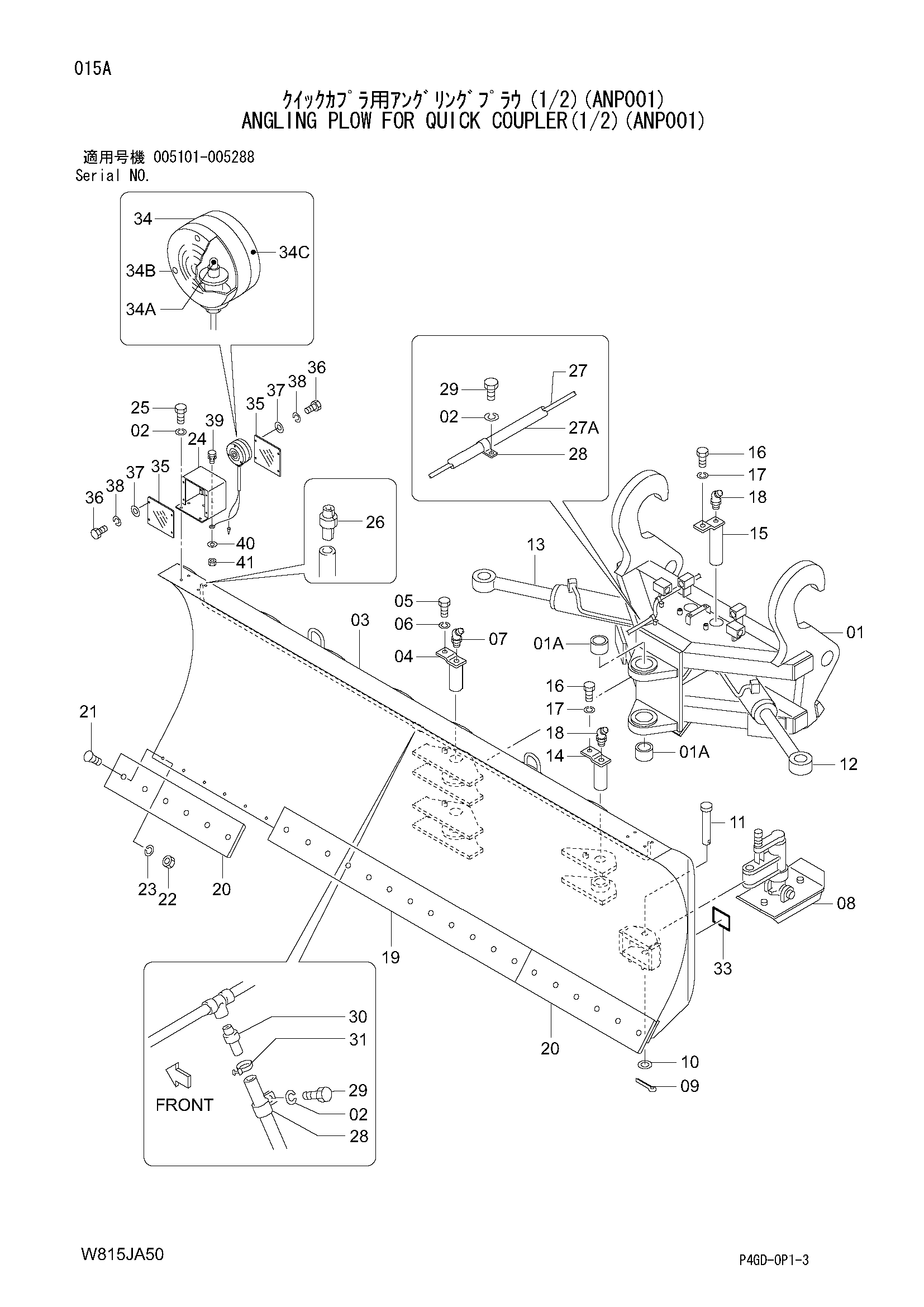

Поворотный плуг для быстрый быстросъёмное устройство(1/2)(ANP001) — HITACHI ZW180

Заводская схема «Поворотный плуг для быстрый быстросъёмное устройство(1/2)(ANP001)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	563F0-60111	Поворотный плуг в сборе	1
01	563F0-60151	Водило	1
01A	56503-20031	Втулка	2
02	02010-00010	Шайба	12
03	56503-20113	Отвал	1
04	56503-20121	Палец	2
05	01116-12025	Болт	2
06	26096-42351	Шайба	2
07	04901-00160	Пресс-маслёнка	2
08	56560-54651	Башмак	2
09	02200-08050	Шплинт	2
10	02000-00030	Шайба	2
11	56311-65901	Палец	2
12	563G0-51101	Гидроцилиндр	1
13	563G0-51111	Гидроцилиндр	1
14	56503-20141	Палец	2
15	56503-20132	Палец	2
16	01116-12025	Болт	4
17	26096-42351	Шайба	4
18	04901-00160	Пресс-маслёнка	4
19	58491-62061	Кромка центральный	1
20	58491-62071	Кромка корнер	2
21	56383-02131	Болт	24
22	56383-02201	Гайка	24
23	26123-30221	Шайба	24
24	56190-78011	Защита фонарь	2
25	01110-10025	Болт	8
26	56383-02321	Резиновый соединение	2
27	58491-65961	Провод жгут проводов	1
27A	58491-64901	Защита шланга	1
28	26312-42391	Зажим	4
29	01110-10016	Болт	4
30	56383-02311	Резиновый соединение	1
31	04911-00014	Зажим шланг	1
33	09300-00502	Информационная табличка	1
34	56190-78001	Фонарь клеаранке	2
34A	56190-78031	Лампа(24V 6W)	1
34B	56190-78051	Рассеиватель	1
34C	56190-78041	Рассеиватель	1
35	56190-78021	Пластина крышка	4
36	01100-08020	Болт	16
37	02000-00008	Шайба	16
38	02010-00008	Шайба	16
39	01183-04030	Болт с шайбой	2
39	01183-04016	Болт с шайбой	2
40	02000-00004	Шайба	2
41	01400-00004	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
