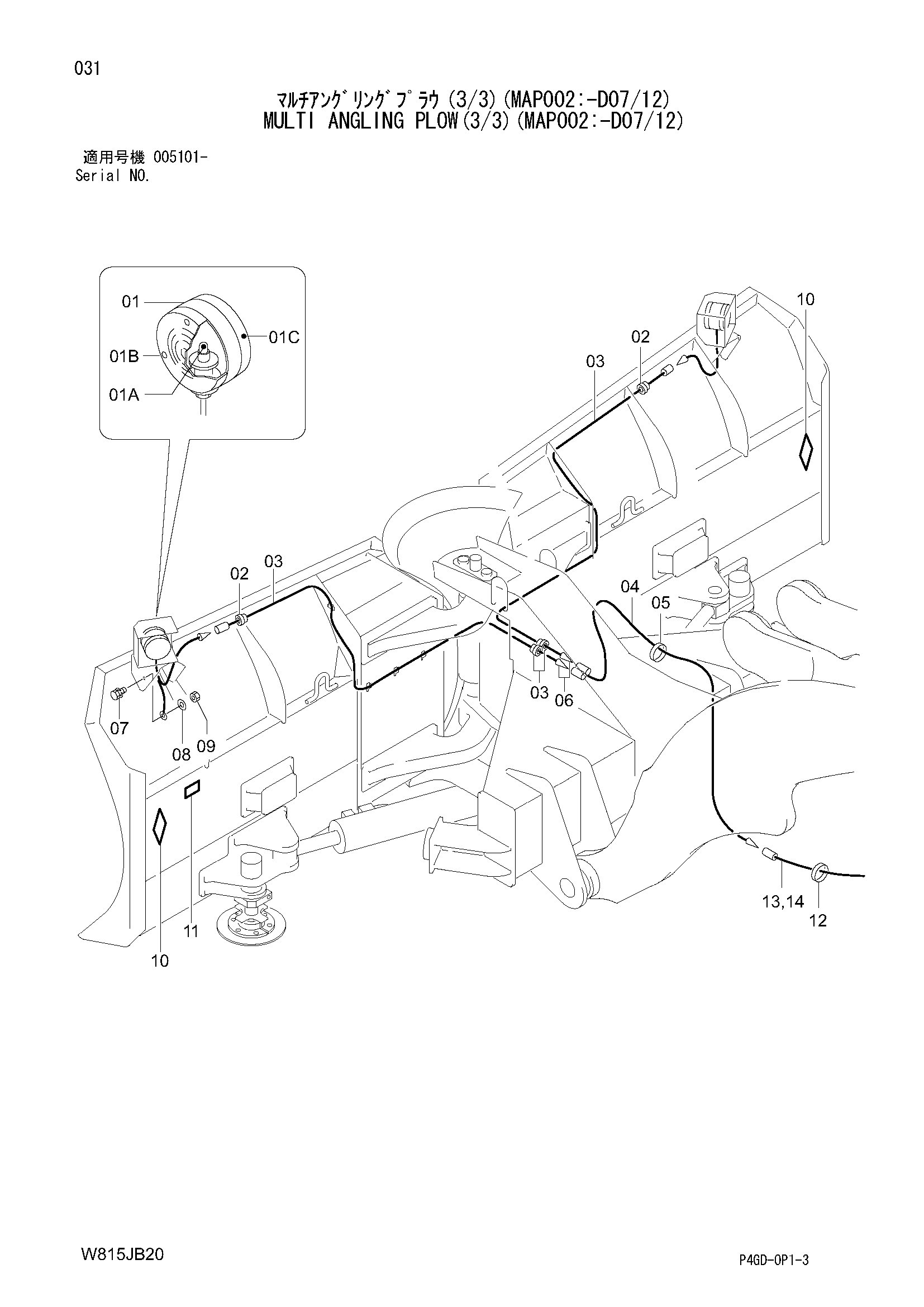

Многофункциональный поворотный плуг(3/3)(схема002: -D07/12) — HITACHI ZW180
Заводская схема «Многофункциональный поворотный плуг(3/3)(схема002: -D07/12)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F0-60021 | Многофункциональный поворотный плуг в сборе | 1 | |
| 01 | 56190-78001 | Фонарь клеаранке | 2 |
| 01A | 56190-78031 | Лампа | 1 |
| 01B | 56190-78051 | Рассеиватель | 1 |
| 01C | 56190-78041 | Рассеиватель | 1 |
| 02 | 21471-24241 | Уплотнительная втулка | 4 |
| 03 | 56403-40711 | Провод жгут проводов | 2 |
| 04 | 56403-40721 | Провод жгут проводов | 1 |
| 05 | 04913-10200 | Инсулокк | 10 |
| 06 | 22622-42661 | Клемма | 2 |
| 07 | 01100-04016 | Болт | 4 |
| 08 | 02010-00004 | Шайба | 4 |
| 09 | 01400-00004 | Гайка | 4 |
| 10 | 56403-40701 | Наклейка | 2 |
| 11 | 09300-00502 | Информационная табличка | 1 |
| 12 | 563G0-62471 | Провод жгут проводов | 1 |
| 13 | HL4441695 | Зажим | 10 |
| 14 | 04913-11100 | Инсулокк | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
