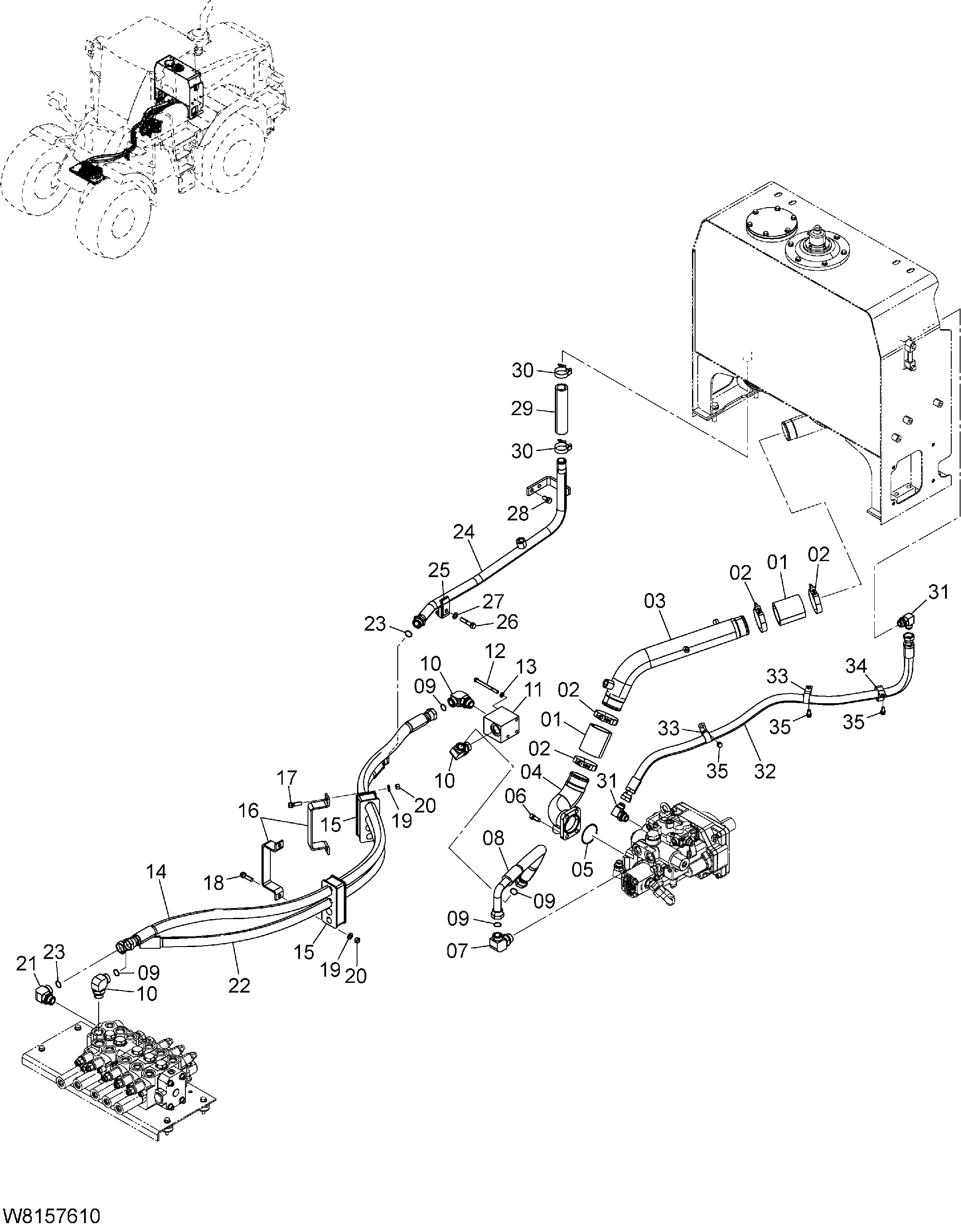

Основные гидролинии (1) — HITACHI ZW180

Заводская схема «Основные гидролинии (1)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	HL4352438	Шланг резиновый	2
01	HL4449325	Шланг резиновый	2
02	HL4282483	Хомут шланг	4
03	263F7-62171	Трубка всасывание	1
03	263F7-62251	Трубка всасывание	1
04	263G7-60413	Трубка всасывание	1
04	263G7-63661	Трубка всасывание	1
05	03350-00750	Уплотнительное кольцо	1
06	01173-12030	Болт	4
07	263F7-62211	Угловой штуцер	1
07A	03320-00290	Уплотнительное кольцо	1
08	263F7-62161	Шланг	1
09	HL4187328	Уплотнительное кольцо	4
10	HLA853388	Угловой штуцер S	3
10A	03320-00290	Уплотнительное кольцо	1
11	263F7-62191	Блок	1
12	01110-10110	Болт	3
13	02010-00010	Шайба	3
14	263F7-62081	Шланг	1
15	263F7-62141	Резиновая прокладка	2
16	263G7-62821	Пластина	2
17	01183-12040	Болт	2
18	01183-12045	Болт	2
19	02000-00012	Шайба	4
20	01401-00012	Гайка	4
21	HLA853388	Угловой штуцер S	1
21A	03320-00290	Уплотнительное кольцо	1
22	263F7-62091	Шланг	1
23	HL4187328	Уплотнительное кольцо	2
24	263F7-62182	Трубка обратный	1
25	HL4190127	Хомут трубка	1
26	01183-12060	Болт	1
27	02000-00012	Шайба	1
28	01183-12025	Болт	2
29	26197-62101 замена: 263G7-63651	Шланг резиновый	1
29	263G7-63651	Шланг резиновый	1
30	HL4296063	Хомут шланг	2
30	HL4296061	Хомут шланг	2
31	HLA852366	Угловой штуцер S	2
31A	03320-00240	Уплотнительное кольцо	1
32	263F7-62151	Шланг	1
33	263G2-43341	Хомут	2
34	263G2-43371	Хомут	1
35	01183-10020	Болт	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
