Пилотные гидролинии (4-золотник) (4PL) — HITACHI ZW180

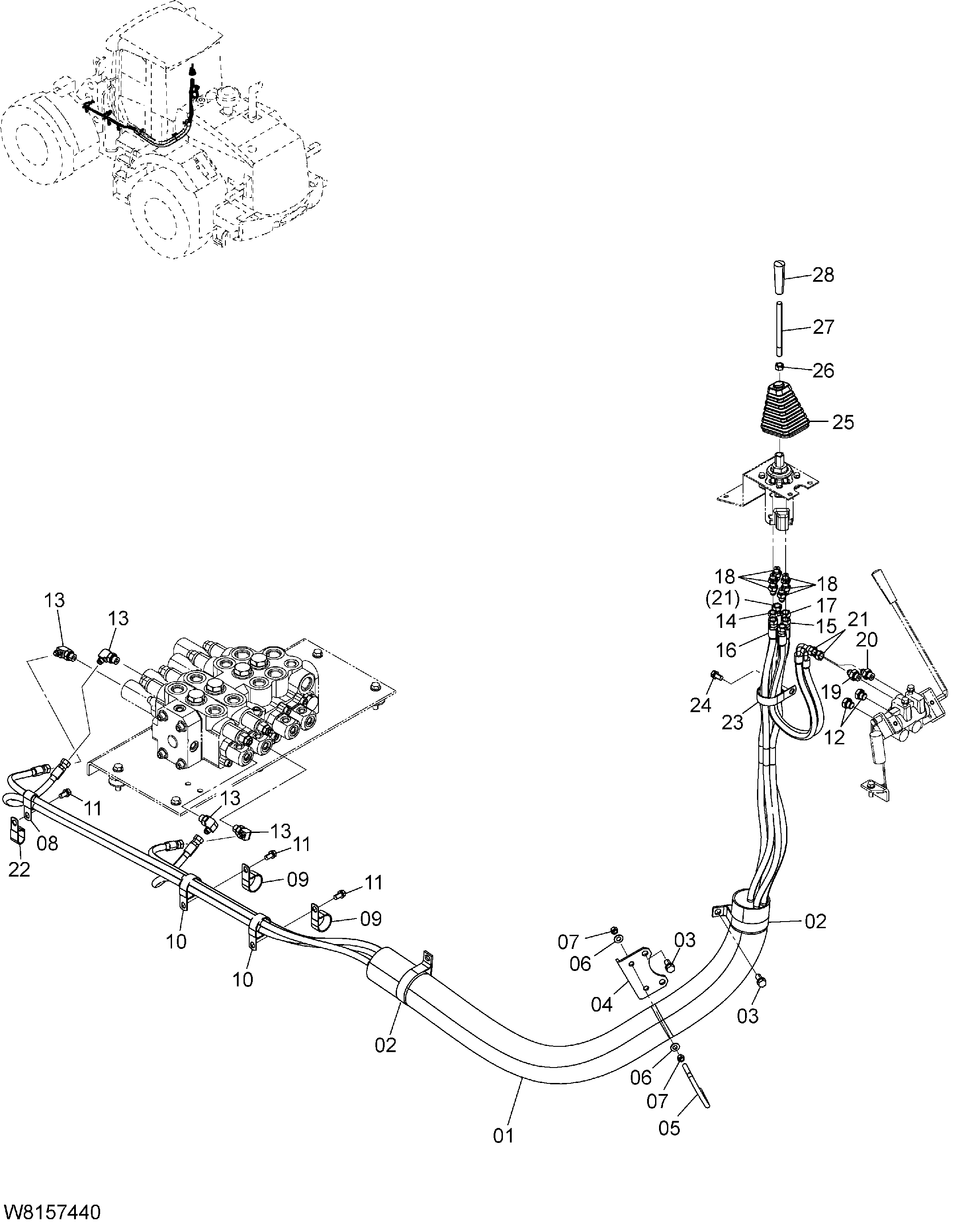

Заводская схема «Пилотные гидролинии (4-золотник) (4PL)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563G7-42031 замена: 563G7-42032 | Защита шланг (AP4) | 1 |
| 01 | 563G7-42032 | Защита шланг (AP4) | 1 |
| 02 | 563G7-42041 | Хомут (AP4) | 2 |
| 03 | 01183-12025 | Болт (AP4) | 3 |
| 04 | 263F7-42161 | Пластина (AP4) | 1 |
| 05 | 263G7-43801 | Болт U (AP4) | 1 |
| 06 | 02000-00010 | Шайба (AP4) | 4 |
| 07 | 01401-00010 | Гайка (AP4) | 4 |
| 08 | 263G2-43431 | Хомут (4PL) | 1 |
| 09 | 263G2-43351 | Хомут (4PL) | 2 |
| 10 | 263G2-43361 | Хомут | 2 |
| 11 | 01183-10020 | Болт | 3 |
| 12 | HLA885003 | Пробка | 2 |
| 12A | 03320-00140 | Уплотнительное кольцо | 1 |
| 13 | HLA852333 | Угловой штуцер S | 4 |
| 13A | 03320-00140 | Уплотнительное кольцо | 1 |
| 14 | 263G7-42261 | Шланг | 1 |
| 15 | 263F7-42171 | Шланг | 1 |
| 16 | 263F7-42031 | Шланг | 1 |
| 17 | 263F7-42051 | Шланг | 1 |
| 18 | HLA852123 | Адаптер S | 6 |
| 18A | 03320-00110 | Уплотнительное кольцо | 1 |
| 19 | HL4261938 | Фильтр | 1 |
| 19A | 03320-00140 | Уплотнительное кольцо | 1 |
| 20 | HLA852133 | Адаптер S | 1 |
| 20A | 03320-00140 | Уплотнительное кольцо | 1 |
| 21 | 263G7-42891 | Шланг | 2 |
| 22 | 263G2-43431 | Хомут | 1 |
| 23 | 263G2-43371 | Хомут | 1 |
| 24 | 01183-10020 | Болт | 1 |
| 25 | 26387-42321 | Защитный чехол | 1 |
| 26 | 01401-00012 | Гайка | 1 |
| 27 | 263G7-43532 | Рычаг | 1 |
| 28 | H4363754 | Рукоятка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
