Подъём рукоять (параллел) (2) [HLF, HPF] (PAL) — HITACHI ZW180

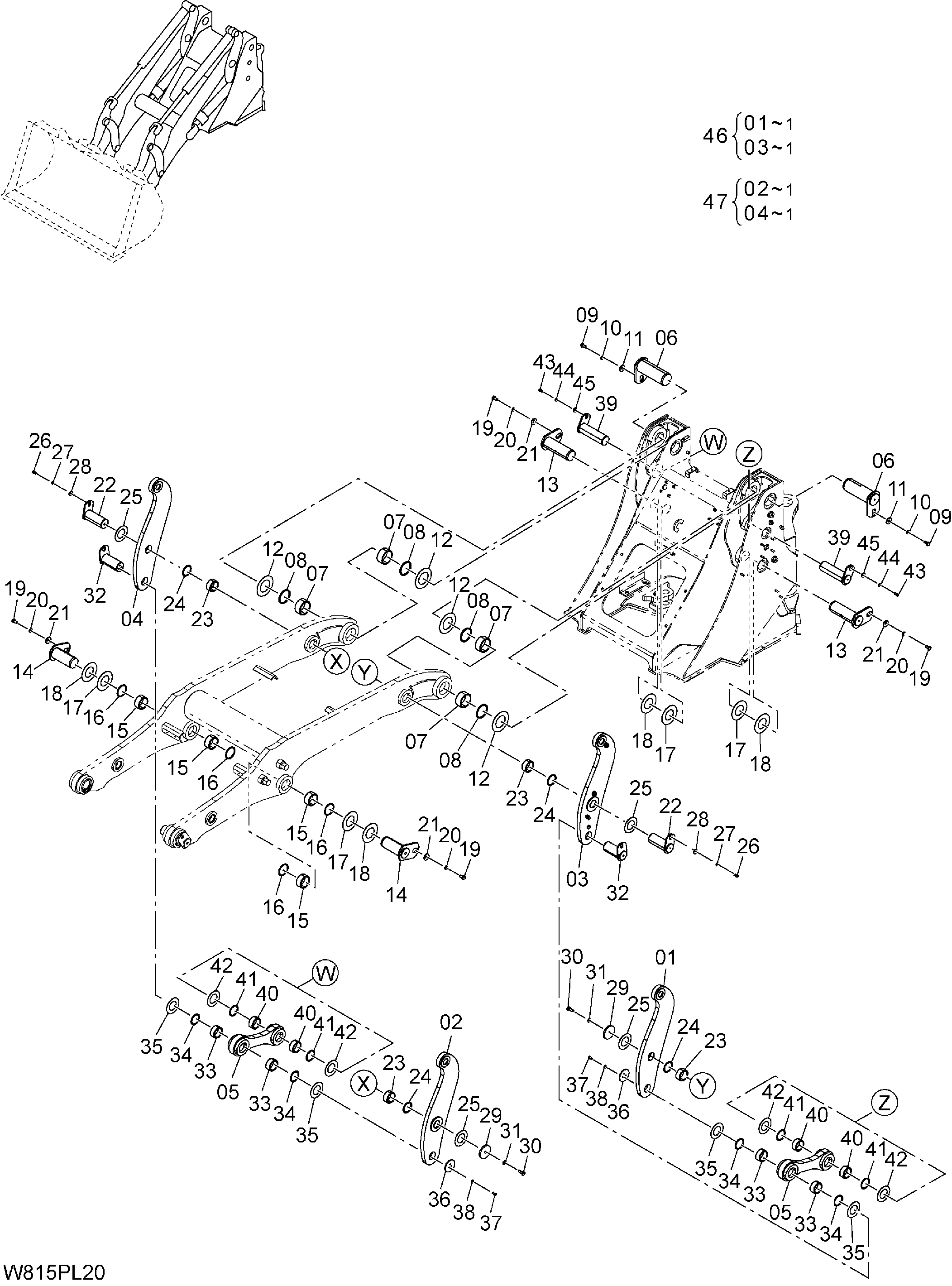

Заводская схема «Подъём рукоять (параллел) (2) [HLF, HPF] (PAL)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	563F0-50841	Тяга	2
06	263G8-70081	Палец	2
07	HL4381857	Втулка	4
08	263G8-47251	Уплотнение пыль	4
09	01110-16030	Болт	2
10	02010-00016	Шайба	2
11	26608-72321	Шайба	2
12	26708-72321	Проставка 2.3mm	4
13	263F8-70131	Палец	2
14	263F8-70141	Палец	2
15	HL4642606	Втулка	4
16	56097-75211	Уплотнение пыль	4
17	263G8-72131	Проставка 2.3mm	4
18	263G8-72141	Проставка 1.6mm	4
19	01110-16030	Болт	4
20	02010-00016	Шайба	4
21	26608-72321	Шайба	4
22	563F0-50991	Палец	2
23	HL4642627	Втулка	4
24	26388-72311	Уплотнение пыль	4
25	26508-72281	Проставка 2.3mm	4
26	01116-12025	Болт	2
27	02011-00012	Шайба	2
28	26096-42351	Шайба	2
29	56440-53782	Пластина	2
30	01116-16040	Болт	2
31	02011-00016	Шайба	2
32	563F0-51011	Палец	2
33	HL4642627	Втулка	4
34	26388-72311	Уплотнение пыль	4
35	26508-72281	Проставка 2.3mm	4
36	563F0-51031	Пластина	2
37	01116-12025	Болт	6
38	02011-00012	Шайба	6
39	263E8-72121	Палец	2
40	HL4642627	Втулка	4
41	26388-72311	Уплотнение пыль	4
42	26508-72281	Проставка 2.3mm	4
43	01116-12025	Болт	2
44	02011-00012	Шайба	2
45	26096-42351	Шайба	2
46	563F0-52501	Беллкранк комплект LH	1
47	563F0-52511	Беллкранк комплект RH	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
