Пилотные гидролинии — HITACHI ZW180

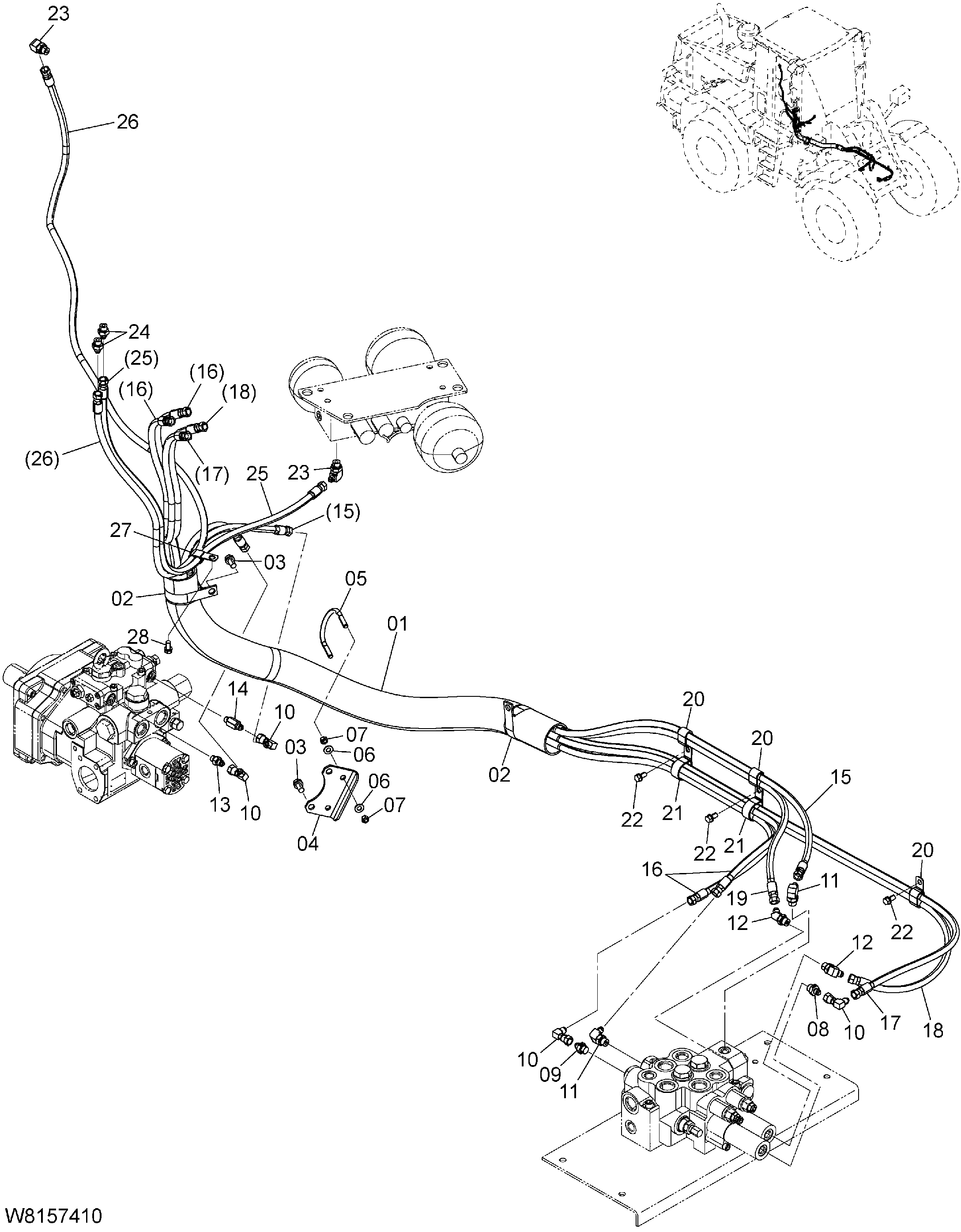

Заводская схема «Пилотные гидролинии» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-42092 замена: 263G7-42093 | Протектер шланг | 1 |
| 01 | 263G9-42093 | Протектер шланг | 1 |
| 02 | 263G7-42481 | Хомут | 2 |
| 03 | 01183-12025 | Болт | 3 |
| 04 | 263F7-42161 | Пластина | 1 |
| 05 | 263G7-43801 | Болт U | 1 |
| 06 | 02000-00010 | Шайба | 4 |
| 07 | 01401-00010 | Гайка | 4 |
| 08 | 263G7-43611 | Клапан рестриктион | 1 |
| 09 | 263G7-42551 | Клапан рестриктион | 1 |
| 10 | HL4239976 | Унион S | 4 |
| 11 | HLA852333 | Угловой штуцер S | 2 |
| 11A | 03320-00140 | Уплотнительное кольцо | 1 |
| 12 | HLA852233 | Угловой штуцер S | 2 |
| 12A | 03320-00140 | Уплотнительное кольцо | 1 |
| 13 | HLA852123 | Адаптер S | 1 |
| 13A | 03320-00110 | Уплотнительное кольцо | 1 |
| 14 | HL4272368 | Адаптер | 1 |
| 14A | 03320-00110 | Уплотнительное кольцо | 1 |
| 15 | 263F7-42001 | Шланг | 1 |
| 16 | 263F7-42031 | Шланг | 2 |
| 17 | 263F7-42041 | Шланг | 1 |
| 18 | 263F7-42051 | Шланг | 1 |
| 19 | 263G7-42321 | Шланг | 1 |
| 20 | 263G2-43431 | Хомут | 3 |
| 21 | 263G2-43351 | Хомут | 2 |
| 22 | 01183-10020 | Болт | 3 |
| 23 | HLA852333 | Угловой штуцер S | 2 |
| 23A | 03320-00140 | Уплотнительное кольцо | 1 |
| 24 | HLA852133 | Адаптер S | 2 |
| 24A | 03320-00140 | Уплотнительное кольцо | 1 |
| 25 | 263F7-42151 | Шланг | 1 |
| 26 | 263G7-42321 | Шланг | 1 |
| 27 | 263G2-43421 | Хомут | 1 |
| 28 | 01183-10020 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
