Гидроцилиндр подъём — HITACHI ZW180

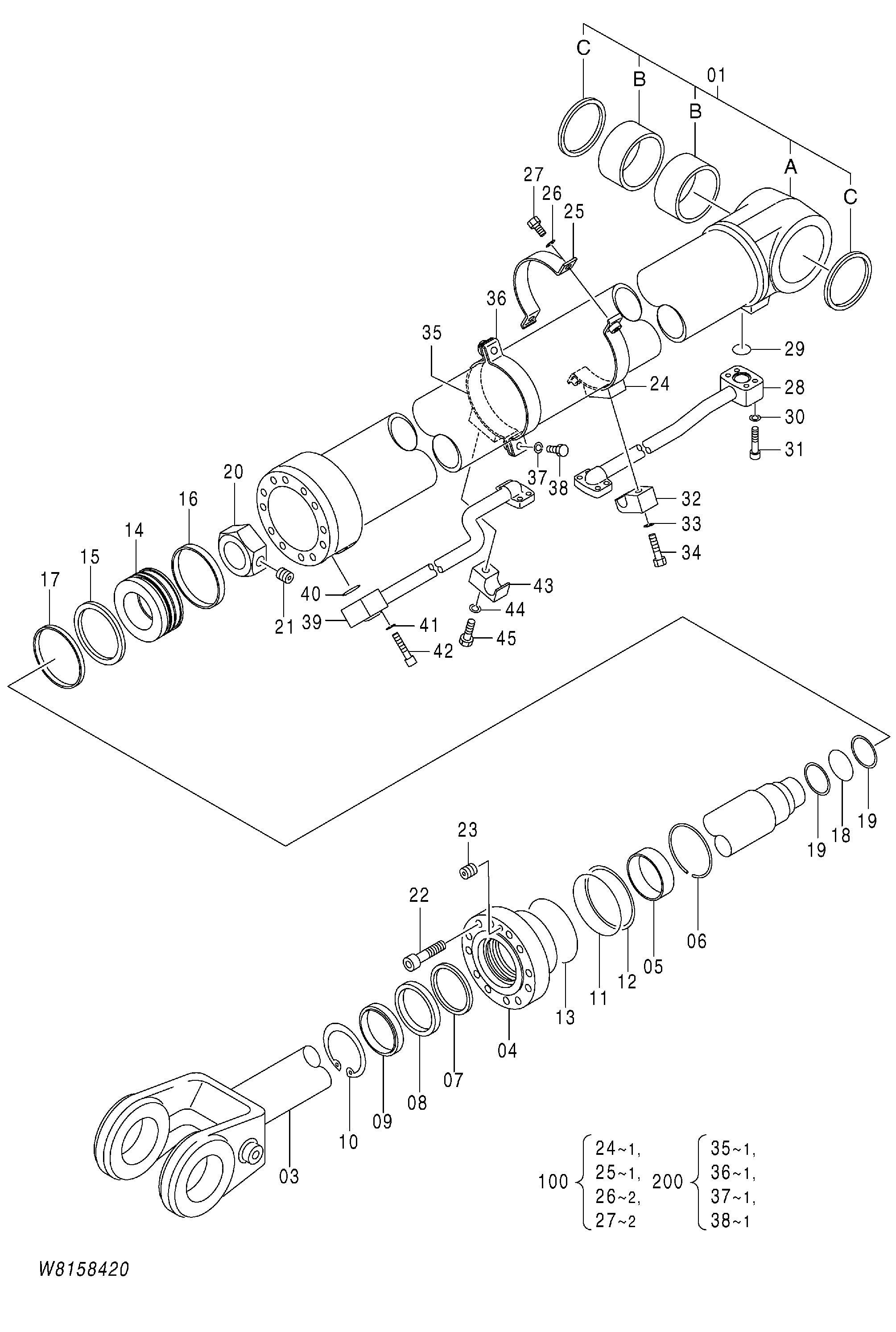

Заводская схема «Гидроцилиндр подъём» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	263F8-42011	Гидроцилиндр подъём	1
01	263F8-47231	Трубка в сборе	1
01A	263F8-47011	Трубка	1
01B	HL4642606	Втулка	2
01C	263F8-47221	Стеклоочиститель палец	2
03	263F8-47021	Шток	1
04	263F8-47031	Крышка шток	1
05	263F8-47041	Дд-бусх	1
06	263F8-47051	Стопорное кольцо	1
07	263F8-47061	Уплотнение буффер	1
08	263F8-47071	U манжета	1
09	263F8-47081	Стеклоочиститель пыль	1
10	263G8-47051	Стопорное кольцо	1
11	263F8-47091	Уплотнительное кольцо	1
12	263F8-57091	Кольцо задний UP	1
13	03350-01250	Уплотнительное кольцо	1
14	263F8-47111	Поршень	1
15	263F8-47121	Кольцо глйд	1
16	263F8-47131	Износостойкое кольцо	1
17	263F8-47141	Кольцо пыль	1
18	03350-00600	Уплотнительное кольцо	1
19	263F8-47151	Кольцо задний UP	2
20	263F8-47161	Гайка поршень	1
21	263G8-47171	Установочный винт	1
22	263F8-47171	Болт HEX разъём	12
23	263G8-47181	Установочный винт	1
28	263F8-47191	Трубка	1
29	03320-00280	Уплотнительное кольцо	1
30	02011-00010	Пружинная шайба	4
31	01171-10050	Болт HEX разъём	4
32	263G8-47221	Хомут трубки	1
33	02011-00012	Пружинная шайба	1
34	01103-12050	Болт HEX	1
39	263F8-47211	Трубка в сборе-R(LH)	1
40	03320-00280	Уплотнительное кольцо	1
41	02010-00010	Пружинная шайба	4
42	01171-10050	Болт HEX разъём	4
43	263G8-47221	Хомут трубки	1
44	02010-00012	Пружинная шайба	1
45	01103-12050	Болт HEX	1
100	263F8-47181	Лента в сборе	1
200	263F8-47201	Лента в сборе	1
500	263F8-17261	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
