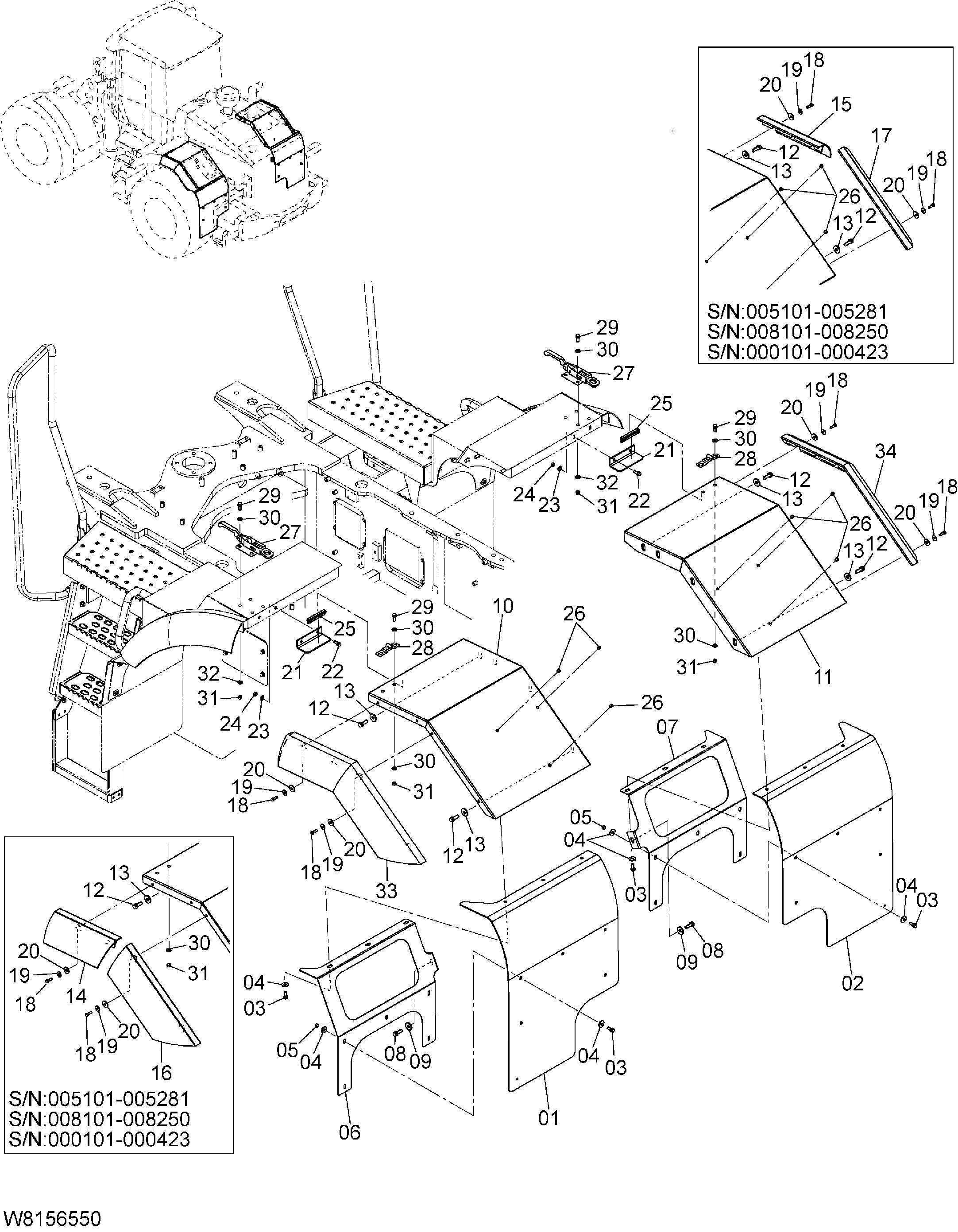

Полный задний крыло (FRF) — HITACHI ZW180

Заводская схема «Полный задний крыло (FRF)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	563F6-52191	Резиновая прокладка	1
02	563F6-52181	Резиновая прокладка	1
03	01183-10025	Болт	16
04	26606-52721	Шайба	26
05	01401-00010	Гайка	10
06	563F6-52121	Пластина(LH)	1
07	563F6-52131	Пластина(RH)	1
08	01183-12035	Болт	2
09	26096-42351	Шайба	2
10	563F6-50101	Крыло(LH)	1
10	563F6-50161	Крыло(LH)	1
10	563F6-50162	Крыло(LH)	1
11	563F6-50111	Крыло(RH)	1
11	563F6-50171	Крыло(RH)	1
11	563F6-50172	Крыло(RH)	1
12	01183-12035	Болт	8
12	01218-12035	Болт	8
13	26096-42351	Шайба	8
14	563F6-52221 замена: 563F6-52331	Крыло крышка(LH)	1
15	563F6-52231 замена: 563F6-52341	Крыло крышка(RH)	1
16	263G6-53311 замена: 563F6-52331	Полный крыло крышка(LH)	1
17	263G6-53321 замена: 563F6-52341	Полный крыло крышка(RH)	1
18	01100-08025	Болт	8
19	21471-22311	Шайба	8
20	26606-52721	Шайба	8
21	563F6-52211	Пластина	2
22	01183-10025	Болт	4
23	02000-00010	Шайба	4
24	01401-00010	Гайка	4
25	26066-42641	Стрип веатхер	2
26	26754-12491	Отверстие пробка	6
27	56190-78451 замена: 56190-78452	Крюк	2
27	56190-78452 замена: 56190-78453	Крюк	2
27	56190-78453	Крюк	2
28	56190-78461 замена: 56190-78462	Защёлка	2
28	56190-78462	Защёлка	2
29	01218-08025	Болт	12
30	02003-00008	Шайба	16
31	01400-50008	Гайка	12
32	21471-22311	Шайба	8
33	563F6-52331	Крышка(LH)	1
34	563F6-52341	Крышка(RH)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
