Подъём рукоять ауто-левелер система [6CF, H3F, HCF, HEF] (ADH) — HITACHI ZW180
Заводская схема «Подъём рукоять ауто-левелер система [6CF, H3F, HCF, HEF] (ADH)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

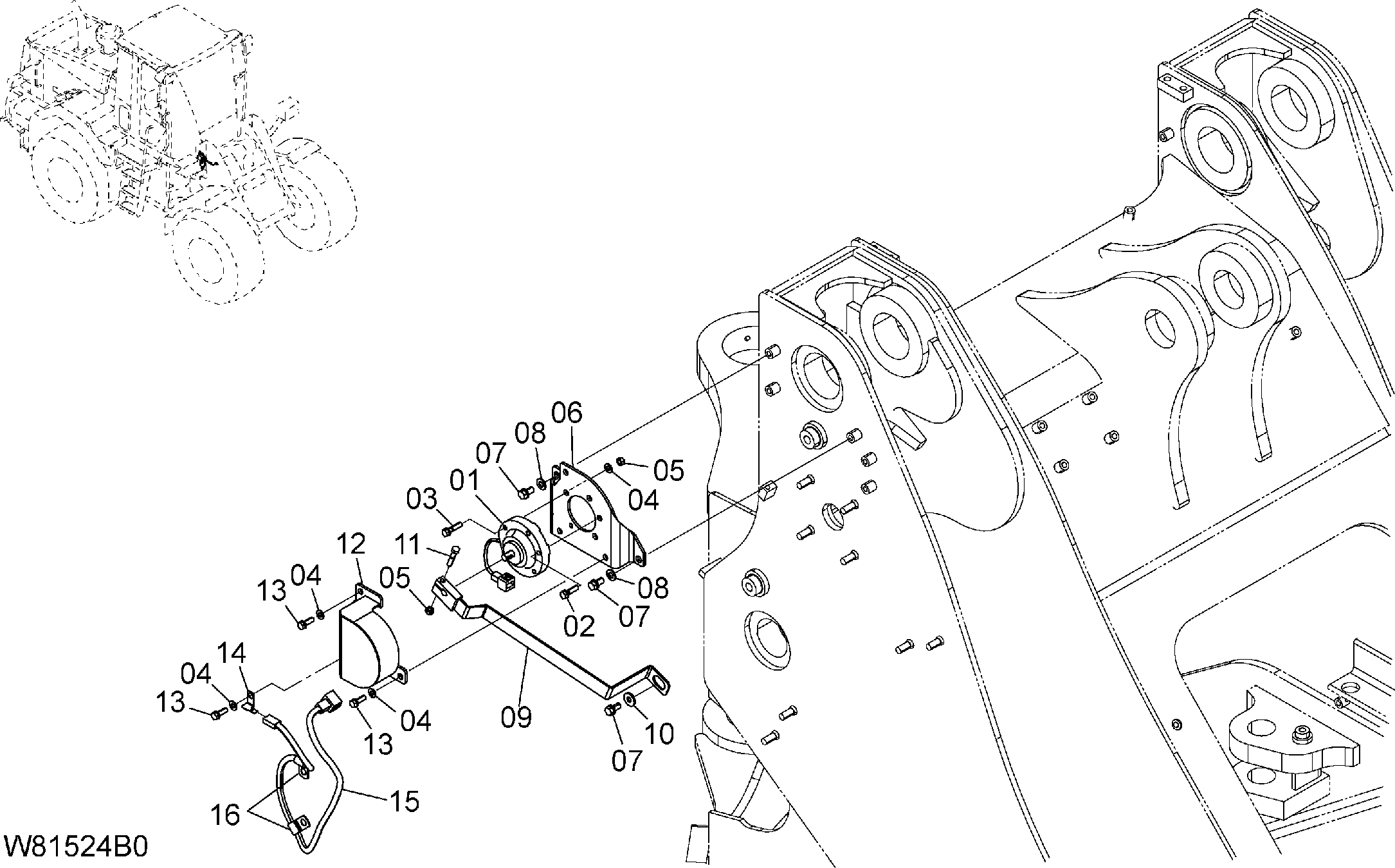

![Схема Подъём рукоять ауто-левелер система [6CF, H3F, HCF, HEF] (ADH) HITACHI ZW180](/catalog-drawings/3c/3c6bc0c6-5b6d-4ff2-a3b8-49a46d8ddbb9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4476333 | Датчик | 1 |
| 02 | 01183-08030 | Болт | 1 |
| 03 | 01183-08035 | Болт | 4 |
| 04 | 02000-00008 | Шайба | 7 |
| 05 | 01400-00008 | Гайка | 5 |
| 06 | 263G2-40293 | Кронштейн | 1 |
| 07 | 01183-10020 | Болт | 4 |
| 08 | 02000-00010 | Шайба | 3 |
| 09 | 263F2-42301 | Рычаг | 1 |
| 10 | 26091-12081 | Шайба плаин | 1 |
| 11 | 01100-08040 | Болт | 1 |
| 12 | 263G2-40303 | Крышка | 1 |
| 13 | 01183-08025 | Болт | 3 |
| 14 | HL4257159 | Кронштейн | 1 |
| 15 | 263G2-42291 | Провод жгут проводов(датчик) | 1 |
| 16 | 263G2-43241 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
