Топливный бак — HITACHI ZW180

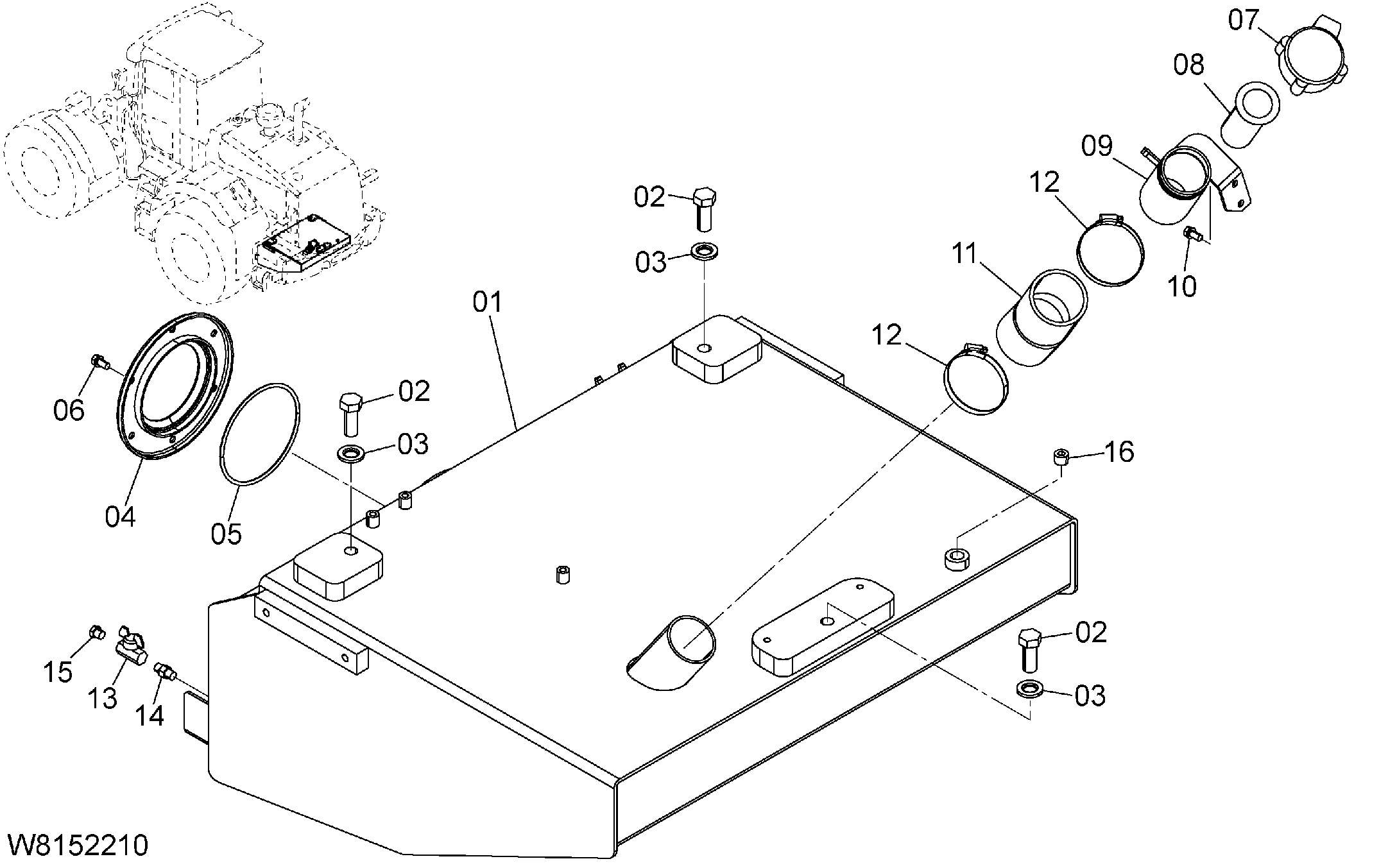

Заводская схема «Топливный бак» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263F2-20011 | Бак топливный | 1 |
| 02 | 01116-20050 | Болт | 3 |
| 03 | 26323-02001 | Шайба | 3 |
| 04 | HL8023981 | Крышка | 1 |
| 05 | 03310-01600 | Уплотнительное кольцо | 1 |
| 06 | 01183-10020 | Болт | 6 |
| 07 | 263G2-22681 | Колпачок | 1 |
| 08 | 26402-22021 | Сетчатый фильтр | 1 |
| 09 | 263G2-20081 | Трубка | 1 |
| 10 | 01183-10020 | Болт | 2 |
| 11 | 263G2-22371 | Шланг резиновый | 1 |
| 12 | 26607-63301 | Зажим | 2 |
| 13 | 26482-12051 | Дренажный пробка | 1 |
| 14 | 04015-00202 | Ниппель | 1 |
| 15 | 24047-92111 | Пробка | 1 |
| 16 | 14813-82441 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
