Общий назначение ковш(быстросъёмное устройство тип) (с навесной режущий кромка) 2.4m3 [6CF, HCF, HEF] (ODB240) — HITACHI ZW180
Заводская схема «Общий назначение ковш(быстросъёмное устройство тип) (с навесной режущий кромка) 2.4m3 [6CF, HCF, HEF] (ODB240)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

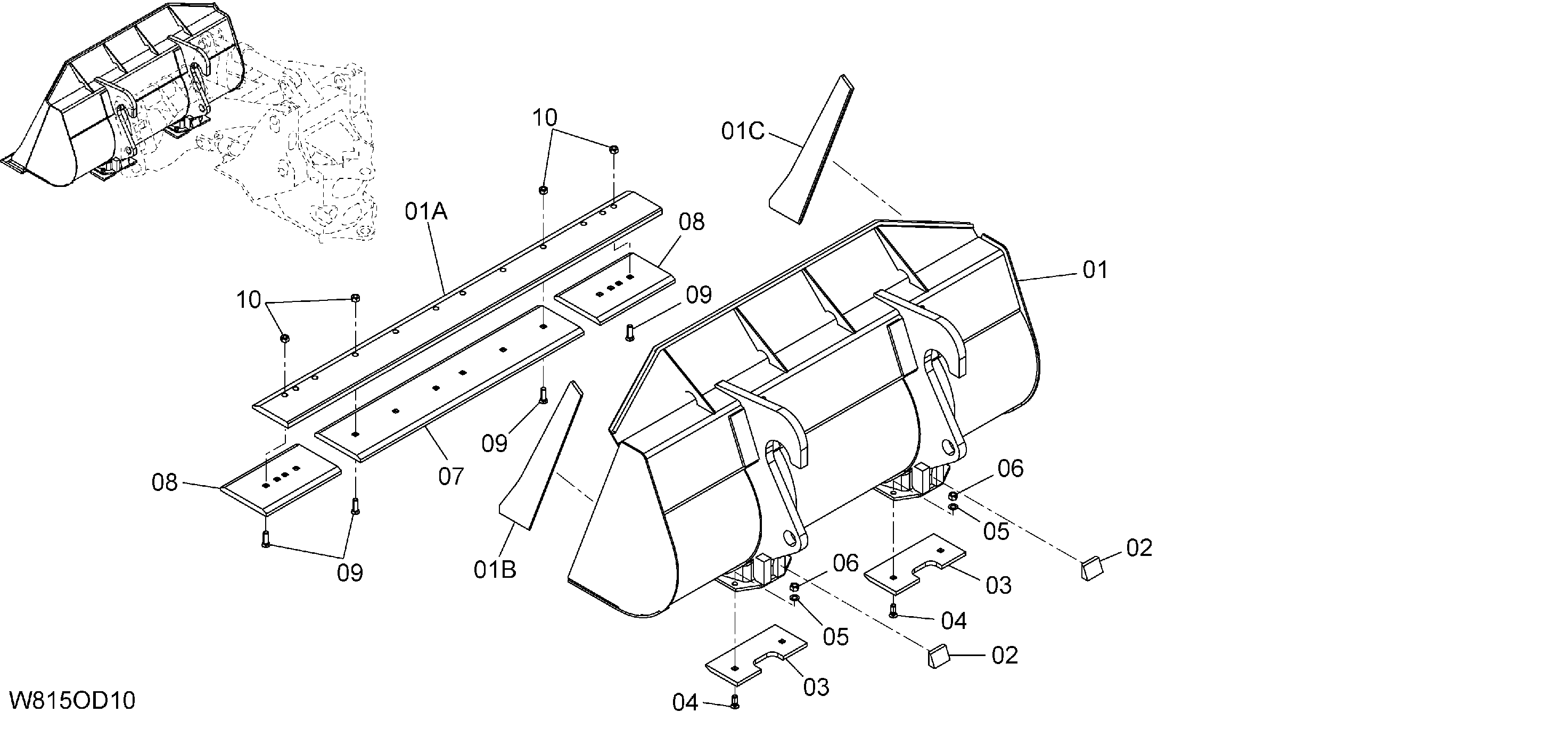

![Схема Общий назначение ковш(быстросъёмное устройство тип) (с навесной режущий кромка) 2.4m3 [6CF, HCF, HEF] (ODB240) HITACHI ZW180](/catalog-drawings/82/821dd48f-2cc5-4c70-a2f7-08c48e122bd5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563F8-80521 | Ковш в сборе | 1 | |
| 01 | 563F8-80531 | Ковш | 1 |
| 01A | 26758-82422 | Кромка режущий | 1 |
| 01B | 563F8-82331 | Кромка сиде-лх | 1 |
| 01C | 563F8-82341 | Кромка сиде-рх | 1 |
| 02 | 56500-63341 | Ограничитель | 2 |
| 03 | 56600-67771 | Пластина веар | 2 |
| 04 | 56430-51061 | Болт | 4 |
| 05 | 56600-51471 | Шайба | 4 |
| 06 | 56600-54751 | Гайка | 4 |
| 07 | 26758-82371 | Кромка двойной(центральный) | 1 |
| 08 | 26758-82361 | Кромка двойной(корнер) | 2 |
| 09 | 56440-50031 | Болт | 12 |
| 10 | 56600-54751 | Гайка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
