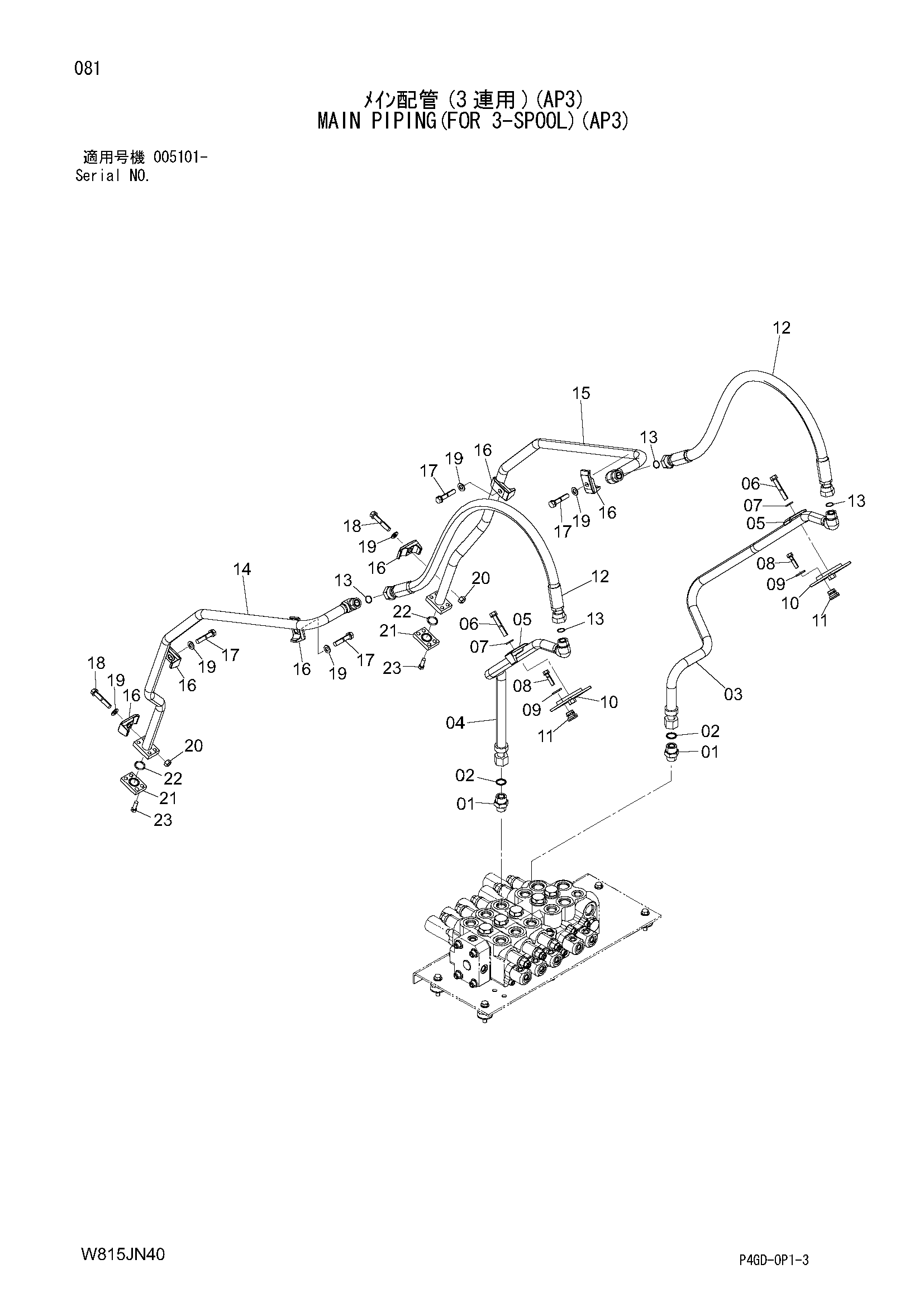

Основные гидролинии(для 3-золотник)(AP3) — HITACHI ZW180
Заводская схема «Основные гидролинии(для 3-золотник)(AP3)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853166 | Адаптер | 2 |
| 01A | 03320-00240 | Уплотнительное кольцо | 1 |
| 02 | HL4187308 | Уплотнительное кольцо | 2 |
| 03 | 563F7-62011 | Трубка | 1 |
| 04 | 563F7-62021 | Трубка | 1 |
| 05 | HL4190126 | Хомут | 2 |
| 06 | 01183-12070 | Болт | 2 |
| 07 | 02000-00012 | Шайба | 2 |
| 08 | 01183-10040 | Болт | 4 |
| 09 | 26606-52721 | Шайба | 4 |
| 10 | 563F7-62051 | Кронштейн | 2 |
| 11 | 26407-32001 | Резиновый крепление | 4 |
| 12 | 563F7-62101 | Шланг | 2 |
| 13 | HL4187308 | Уплотнительное кольцо | 4 |
| 14 | 563F7-62061 | Трубка LH | 1 |
| 15 | 563F7-62071 | Трубка RH | 1 |
| 16 | HL4190126 | Хомут | 6 |
| 17 | 01183-12060 | Болт | 4 |
| 18 | 01183-12065 | Болт | 2 |
| 19 | 02000-00012 | Шайба | 6 |
| 20 | 01401-00012 | Гайка | 2 |
| 21 | 563H7-62161 | Пластина фланец | 2 |
| 22 | 26607-62621 | Уплотнительное кольцо | 2 |
| 23 | 01116-10030 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
