Крышка (3) (DPR) — HITACHI ZW180

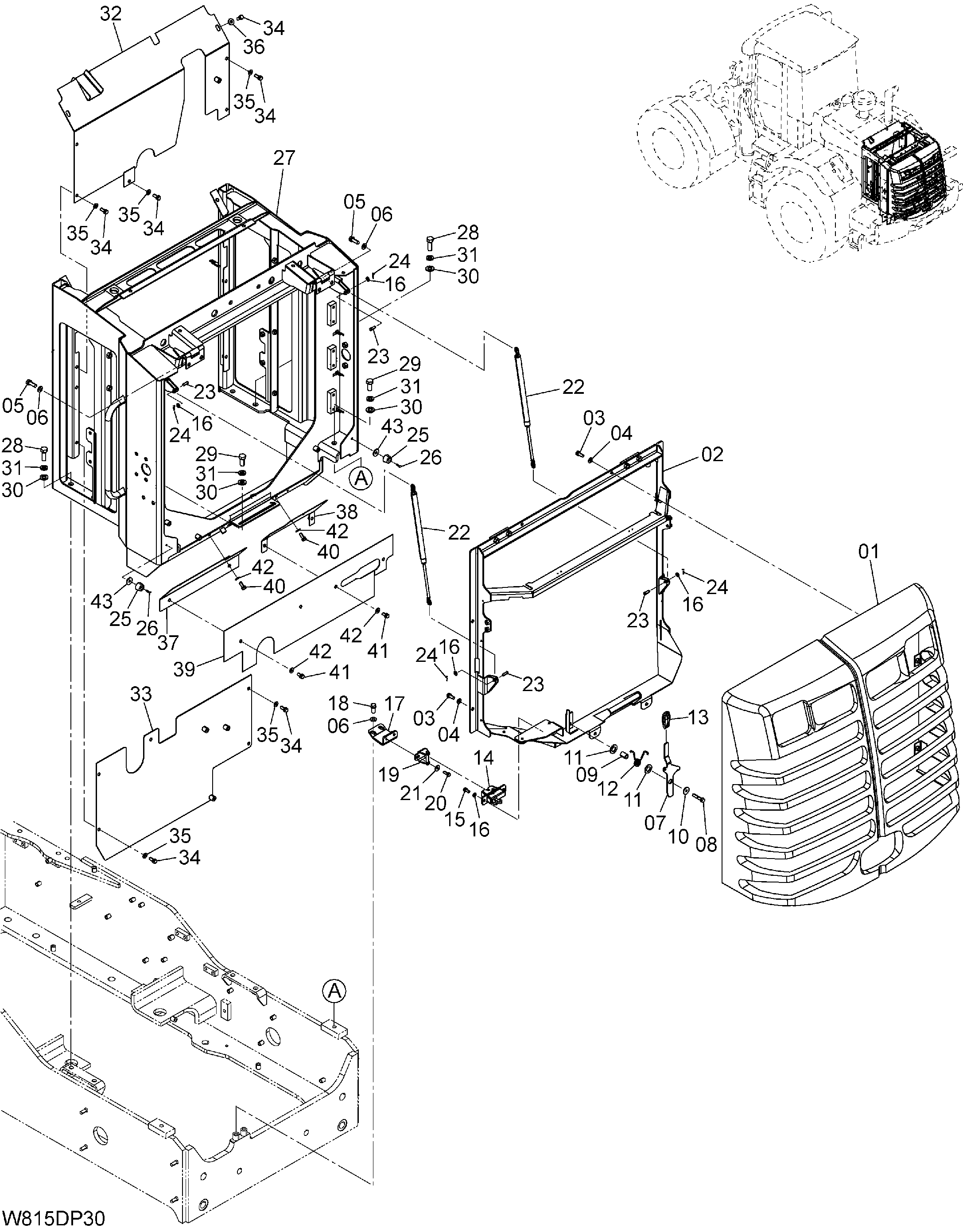

Заводская схема «Крышка (3) (DPR)» для HITACHI ZW180. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263F6-42021	Задний грилл	1
02	263F6-42873	Грилл рама	1
03	01183-10025	Болт	8
04	02000-00010	Шайба	8
05	01183-12035	Болт	4
06	02000-00012	Шайба	6
07	263F6-42861	Рычаг	1
08	01183-10050	Болт	1
09	263G6-44451	Втулка	1
10	26606-52721	Шайба	1
11	02000-00020	Шайба	2
12	263G6-43541	Пружина	1
13	26091-12001	Рукоятка	1
14	263G2-10201	Защёлка	1
15	01183-08020	Болт	2
16	02000-00008	Шайба	6
17	263F6-42851	Кронштейн	1
18	01183-12030	Болт	2
19	263G2-10161	Ответная планка	1
20	01183-08025	Болт	2
21	21471-22311	Шайба	2
22	263G6-45051	GAS пружина	2
23	02262-08025	Палец	4
24	26067-42081	Палец стопорный	4
25	26096-42411	Амортизатор резиновый	2
26	01030-05020	Винт	2
27	563F6-40102	Рама радиатор	1
28	01116-16045	Болт	4
29	01116-16035	Болт	2
30	190A3-02051	Шайба	6
31	02011-00016	Шайба	6
32	263F6-42881	Крышка	1
33	263F6-42891	Крышка	1
34	01183-10025	Болт	11
35	02000-00010	Шайба	9
36	26091-12081	Шайба плаин	2
37	263F6-43142	Кронштейн	1
38	263F6-43152	Кронштейн	1
39	263F6-42922	Резиновая прокладка	1
40	01183-10025	Болт	4
41	01183-10020	Болт	4
42	02000-00010	Шайба	8
43	26606-52721	Шайба	2

Для точного подбора сообщите каталожный номер, модель HITACHI ZW180 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
